Dirk Lindemann - Bädertechnik für Betrieb und Ausbildung

Volumenstrom ca. 2000 bis 3000 m3/h Druck: 4...6 bar.

Schwimmwanderkanal

Er sollte mind. 2,00 m breit sein. Die Länge ist beliebig. In Ausbuchtungen sind Wassersprudler und Sitzgelegenheiten zu installieren.

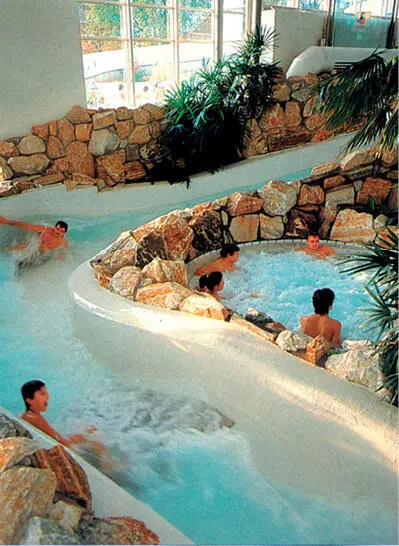

Wildwasserkanal als kurze Wildbach-Rut-sche im Freizeitbad „Aqua-Toll“, Neckarsulm

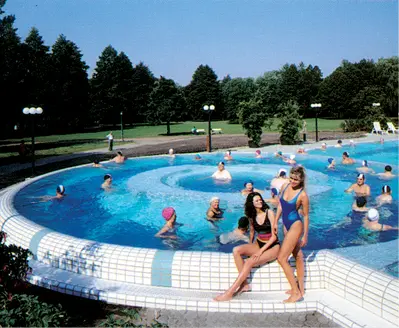

Wasserwanderkanal in einem Freibad. (We-sterwälder Korrosionsschutz, Ransbach-B.)

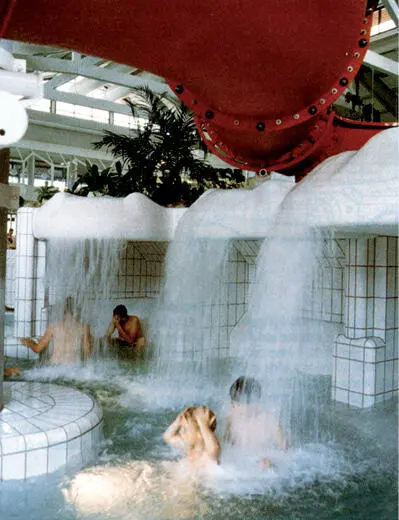

Wasserfälle münden in einen Strömungska-nal (Freizeitbad „Atlantis“ Herzogenaurach)

Wasserfälle

Große Wassermengen fallen breit gefächert über flächige Kanten in bis zu drei Meter tiefere Nichtschwimmerbereiche. Die Überlaufbereiche sind dicht und wasserfest ausgebildet. Materiali-en: beschichteter Stahlbeton, Fliesen, Edelstahl und Kunstharze. Sind Wasserfälle in Becken installiert, ist die Anordnung und Wasserentnah-me gleich den Wasserpilzen und Breitspeiern (erzeugen einen breiten Strahl, ähnlich einem Wasserfall).

Volumenstrom: 40...50 m3/h und m Überlauf-Kante, Druck: 4-8 bar.

54

Bauliche Gestaltung von speziellen Beckenanlagen Bädergestaltung

Übung

Spezielle Becken und Was-serattraktionen

87. Wie sind Schwimmkanäle ausgebildet?

88. Welche Einrichtungen sind bei Außenwarm-becken erforderlich?

89. Was wird nach DIN 19643 unter Becken mit zusätzlichen Wasserkreisläufen verstanden?

90. Wie sind Wasserattraktionen ausgeführt und was ist bei ihrem Betrieb zu beachten?

91. Wie sind Unterwasser-Massagedüsen anzu-ordnen?

92. Wie sind Luft/Wassersprudler zu betreiben?

93. Wie unterscheiden sich: Wasserkanonen, Wasserspeier und Nackenduschen?

94. Wie sind Liegeflächen in Warmbecken zu betreiben?

95. Wie sind Strömungskanäle und Wildwasser-kanäle ausgebildet?

96. Wo können Wasserfälle angeordnet sein?

97. Wie sind Wasserfälle baulich gestaltet?

98. Welche Wasserspielgeräte werden in Frei-zeitbädern angetroffen?

99. Welche Wartungsaufgaben sind bei Wasser-spiel- und Sportgeräten wahrzunehmen?

100. Welche Wasserrutschen-Becken werden unterschieden?

101. Welche Mindestmaße sind bei separaten Wasserrutschen-Becken vorgeschrieben?

Wasser-Spiel- und Sportgeräte, Wettkampfgeräte

Wasserspielgeräte sind als Schwimm-, Tauch-, Spritz-, Kletter- und Rutscheinrichtungen in unzähligen Ausführungsformen anzutreffen. Hierzu zählen auch Schwimmhilfen, Schwimm-geräte, Tauchgeräte und Wasserball-Spiel- und Schwimm-Wettkampfanlagen sowie die Spiel- und Sportgeräte des Trocken- und Freiflächen-bereichs.

Wartung: Alle Geräte und Anlagen haben den Unfallverhütungsbestimmungen (z.B. TÜV-Prüfungen) zu entsprechen. Sie sind täglich auf ihre Standsicherheit und Funktionstüchtigkeit zu überprüfen. Besonders bei Spielgeräten im Frei-en ist der Anstrich und der Korrosionsbefall zu beachten. Beschädigungen, besonders der Griff-bereiche und Rutschenbeläge, können zu erns-ten Verletzungen führen. Rutschenfugen oder Nähte sind regelmäßig auf Dichtheit und Eben-heit zu überprüfen. Der Betreiber der Anlagen ist verpflichtet, alle Geräte in ordnungsgemäßem Zustand anzubieten.

Landebecken für Wasserrut-schen, Ausrutschbecken

Landebecken für Wasserrutschen sollen dem Rutschenden einen gefahrlosen Übergang von der schnellen Rutschbewegung bis zum Halten ermöglichen.

Separate Wasserrutschen-Becken sollten nach den Richtlinien für den Bäderbau mit eine Min-destgröße von 4,0m Breite und 6,0m Länge und 1,0m Wassertiefe besitzen.

Nach DIN EN 1069-1 „Wasserrutschen ab 2,00m Höhe“ werden folgende Rutschentypen und Ein-tauchbereiche unterschieden:

Bauliche Anforderungen an Wasserrutschen ab 2,00m Höhe nach DIN EN 1069-1:

Die Tragkonstruktion kann aus Stahlbeton oder Stahl bestehen. Die Rutschensegmente sind aus Edelstahl oder glasfaserbewehrtem Kunststoff. Wenn die Segmente nicht fest verschweißt sind, müssen die Stoßstellen besonders eben und dicht verbunden sein. Rutschbahnkonstruktionen aus durchscheinenden Kunststoffen erleichtern die Aufsicht und vermindern die Unfallgefahr. Die Materialien dürfen das Wachstum der Bakterien nicht fördern.

Bei Kunststoffrutschen besteht die Gefahr des

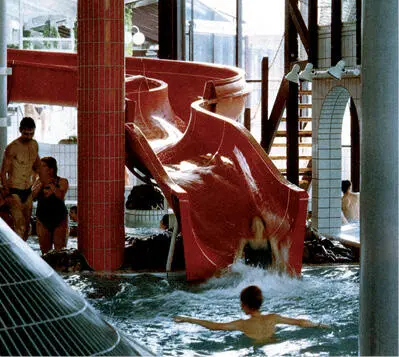

Landebecken einer Riesenrutsche (Freizeit-bad „Atlantis“ Herzogenaurach)

55

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

Rutschentypen nach DIN EN 1069-1

Typ

Erklärung

Höhe des Rutschen-Einstiegs

Rutschge-schwindigkeit

Durch-schnitts-Gefälle

Wasser-mengen

über dem Boden

über der

Wasserflä-che

1. Zahl: Durchschnitts-geschwindigkeit

2. Zahl: Höchst-geschwindigkeit

ausgenom-men der Schlussteil

ab Start-bereich

Typ 1

Gerade Einzelrutsche

< 2,70m

< 3,00m

-

max. 70%

> 3 l/min

Typ 2

Einzelrutsche

< 2,70m

< 3,00m

-

11...18%

> 40 l/min

Typ 3

Einzelrutsche

ohne Höhenbeschränkung

5 m/s

7 m/s

max. 13 %

≥ 1500 l/min

Typ 4

Einzel-Schnellrutsche

ohne Höhenbeschränkung

10 m/s

14 m/s

13...20 %,

≥ 1500 l/min

Typ 5

Einzel-Höchst-geschwindig-keits-Rutsche

ohne Höhenbeschränkung

---

> 14 m/s

max. 20 %

≥ 1500 l/min

Typ 6

Mehrbahnen-Rutsche mit parallelen Bahnen

ohne Höhenbeschränkung

≤5-10 m/s

≤8-14 m/s

13...20%

≥ 500 l/min

pro Bahn

Typ 7

Gerade Breitrutsche

<7,70 m

< 8,0 m

---

≤ -8 m/s,

<35%

300 l/min je m Breite

Typ 8

Einzelrutsche

mit abfallendem und an-steigendem Verlauf

---

---

---

Hersteller-angabe

Typ 9

Gerade Einzel- Breitrutsche mit freier Rutschbe-wegung an beiden Seiten

---

≤ 14 m/s

---

Hersteller-angabe

Typ 10

Rutschenkombination, bei der der Benutzer aus einem Typ Rutsche in eine runde Schüs-sel rutscht, um darin in einem spiralförmigen Rutschverlauf hinunter zu rutschen. Am Schluss fällt er durch eine Bodenöffnung in den Eintauchbereich oder gelangt in eine weitere Rutsche.
