Dirk Lindemann - Bädertechnik für Betrieb und Ausbildung

Ruheraum 0,8 ... 1,4 m2 je KP mit Liegen

(1 Liege = 4...6KP), Raumtemperatur 20...22°C.

Freiluftbereich > 30m2 oder ca. 1,0 m2 je KP mit Sitz- und Liegemöglichkeiten. Um Schmutz-

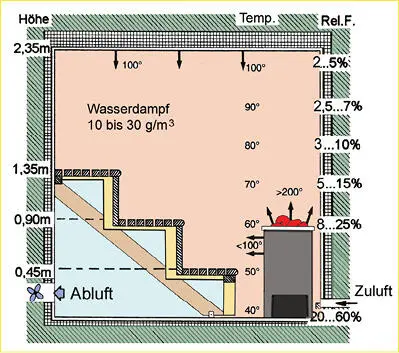

Klima in einer Sauna (Schema nach den Richtlinien für den Bau von Saunaanlagen)

eintrag ist zu vermeiden, sind entsprechende Maßnahmen zu ergreifen, z.B. Anordnung eines Durchschreitebeckens. Bei Außenbecken sind Außenduschen erforderlich.

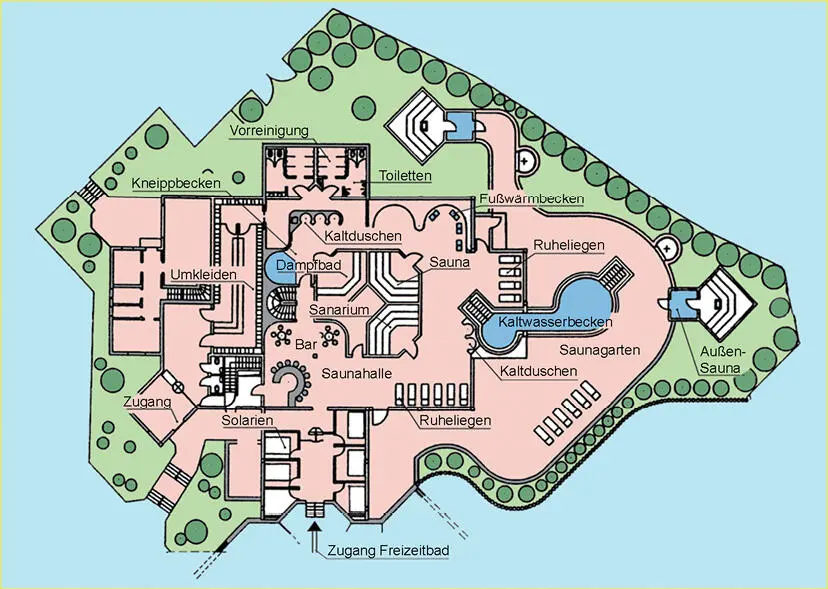

Raumprogramm einer Saunaanlage im Freizeitbad „Atlantis“, Herzogenaurach

61

Bädergestaltung Anlagen zur Gesundheitspflege

Bauliche Gestaltung des Saunaraumes

Bauweise: Geeignetes Holz und energiespa-rende Bauweise (Schicht- oder Massivbau mit k-Wert von 0,58W/ m2 K).

Wände: In Freizeitbädern kann beim Wandauf-bau unter drei Alternativen gewählt werden: der Elementbauweise, der Massivholzbauweise und der Blockbohlensauna.

Bei der Elementbauweise liegt hinter einer dünnen Holzschicht eine Dampfsperre, also eine glänzende Alufolie, die die Dämmung vor Eintritt der Feuchtigkeit und mit Bioziden bela-denem Schweiß schützt. Gleichzeitig reflektiert die Alufolie die Hitze wie ein Spiegel. Es entsteht eine Hitzestrahlung, die das Badeklima negativ beeinflusst.

Massivholzbauweise: Der Wandaufbau besteht aus einzelnen Holzabschnitten, die zu Wandelementen zusammengefügt werden. Da sie starr verbunden können beim Reinigen mit dem Wasserschlauch und den hohen Tempera-turen gefährliche Spannungen auftreten.

Blockbohlensauna: Die Wandkonstruktion ist dick genug, um die Wärme auch ohne Alufolie und zusätzliche Dämmung in der Sauna zu hal-ten. So kann die Wärme in die Bohle eindringen und wird dann ganz langsam und gleichmäßig wieder an die Saunabadenden abgegeben. Da es keinen Feuchtigkeitsstau gibt, entsteht ein mildes, bekömmliches Badeklima.

Saunabänke in Lattenbauweise und Freiraum unter den Bänken. Zur gründlichen Reinigung werden verschiebbare Bänke empfohlen.

Die Lüftung: Luftwechsel 20-fach je Stunde; Zuluft und Entlüftung nur im Fußbodenbereich. Die Blockbohlensauna (z.B. B+S Finnland-sauna) kommt ohne künstliches Be- und Ent-lüftungssystem aus. Bei ihr entsteht bei einer Lufttemperatur von über 70°C in der Sauna ein Unterdruck, der die Frischluft durch die Zellstruk-tur der ungesperrten Blockbohlen in die Sauna gelangen lässt. Nur der die Sauna umgebende Raum muss be- und entlüftet werden.

Tür nach außen aufgehend, ohne Schloss, Sichtfenster mit Isolierglas.

Fußboden: Kunststoffbelag, wasserabweisend und rutschhemmend.

Saunaofen: Er soll 10…15g Wasser je m3 Rauminhalt und hauptsächlich Strahlungswär-me erzeugen. Hierfür werden z.B. Peridotitstei-ne erwärmt, die die Wärme durch Strahlung gleichmäßig an den ganzen Saunaraum abge-ben. Wärmeabgabe über Konvektion erzeugt störende Luftbewegung und ist zu vermeiden.

Abstrahltemperatur ≤100°C, ansonsten Berüh-rungsschutz und Geländer.

Die Hygiene: Regelmäßige Reinigung und Des-infektion der Bodenflächen. Das tägliche abwa-schen der Blockbohlenwände mit Wasser und Seife, macht die Sauna hygienisch einwandfrei und lässt sie dauerhaft nach Holz duften.

Energiebedarf: 1.000 bis 2.500 W je Platz im Saunaraum

Römisches Dampfbad

Dampfbäder, besonders das Römische Dampf-bad, erlebten in den letzten Jahren eine Renais-sance. Beliebig erweiterbare Elementbauweisen und moderne, hygienisch einwandfreie Werk-stoffe liefern hierfür die Voraussetzungen.

Bauweise: Wandelemente als Anbausystem aus Acryl (PMMA), bestehend aus Sitzbank und Schraub-Flansche.

Ausstattung: Dampfgenerator, bis zu zwei Dampfdüsen, Dampfzuleitung aus Kupfer oder Edelstahl, Wasseranschluss u. -ablauf, steuer-bare Be- u. Entlüftung ins Freie mittels Gebläse.

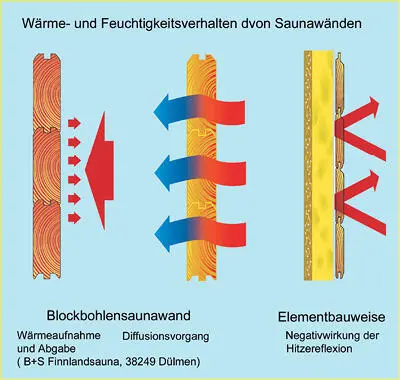

Schema des Wärme-Feuchtigkeitsverhal-tens von Saunawänden (Foto: B+S Finnlandsauna)

62

Anlagen zur Gesundheitspflege Bädergestaltung

Dampf-Generatoren-Leistung1)

Kabinen-volumen

Leistung in Watt

Anschluss Spannung

Sicherung Generator

5 m3

5.800

~400 V

20 A

10 m3

9.800

~400 V

25 A

20 m3

23.000

~400 V

50 A

1) Angaben: Hoesch Metall + Kunststoffwerk, Düren

Künstliches Sonnenbad (Sola-rium)

Solarien sind elektrisch betriebene Bestrah-lungseinrichtungen, die ein ungefähres UV-Spektrum der Sonnenstrahlung abgeben.

In Freizeitbädern sind sie in ruhiger und ge-schützter Lage zu installieren. So können sie in Beckenebenen, Grotten, Höhlen, auf Emporen und im Sauna-Ruhebereich angeordnet sein.

Liegenplatz-Größe: 0,80m x 2,00m, bei 0,40m Gangbreite.

Als Sonnenwiesen werden unabgeteilte Lie-geflächen mit Kunstgras oder Teppich-Flor bezeichnet, die meist mit schwächeren UV-Strahlern bestückt sind. Sie lassen die Bestrah-lung von 5 bis 20 Badegästen gleichzeitig bei längeren Ruheaufenthaltszeiten zu.

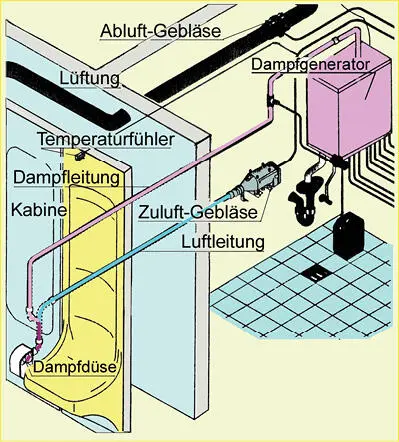

Installationsschema eines Römischen Dampfbades (Hoesch, Düren)

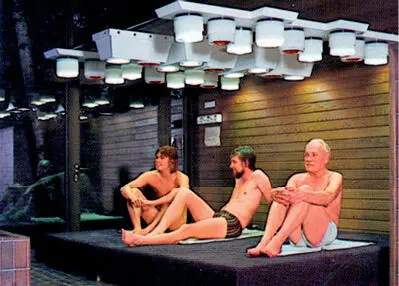

Besonnungsanlagen zur Bräunung und Sta-bilisierung der Gesundheit (Foto: Weinsberger Solar-gesellschaft, 74189 Weinsberg)

UV-Strahlungsspektrum

Man unterscheidet drei UV-Spektralbereiche:

A langwellig 320...400mm Wellenlänge

B mittelwellig 280...320mm Wellenlänge

C kurzwellig 200...280mm Wellenlänge

Die mittelwellige UV-B-Strahlung verursacht in der Haut chemische Umsetzungen, sie bil-det das Promelanin (Pigment-Vorstufe) und bei stärkerer Dosierung Sonnenbrand und Zellzerstörung. Die Hautdurchblutung wird angeregt.

Der UV-A-Anteil wandelt die Pigmentvorstu-fe in das braune Farbpigment Melanin um. UV-C ist im Sonnenlicht in Erdnähe nicht mehr vorhanden.

Durch die unterschiedlichen Anteile der Spek-tralbereiche ist die Bestrahlung nicht unpro-blematisch. Die Empfehlungen der Hersteller und ärztliche Anordnungen sind zu beachten.

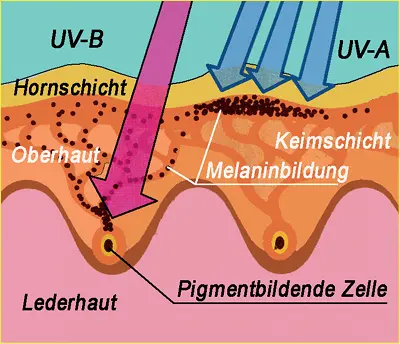

Bildung der Melaninpigmente durch UV-Strahlen in der menschlichen Haut.
