Abriebs von Kunststoff-, Farb- und Textilteilchen, die Haloforme entstehen lassen und so die Was-serqualität beeinflussen.

Oberflächen müssen glatt und ohne Uneben-heiten sein. An den Verbindungsstellen der Rutschen-Elemente darf der Höhenunterschied nicht unangenehm für die Rutschenden und nicht gegen die Rutschrichtung sein.

Ecken und Kanten müssen mit einem Radius > 3mm ausgebildet sein.

Stufen und Zugänge sind rutschhemmend aus-zubilden.

Plattformen sollen eine Länge von mind. 50cm und ein Schutzgeländer besitzen (>1,00/1,20m).

Um ein Hineinstoßen in den Rutschbereich zu vermeiden, ist der Startbereich zu erhöhen

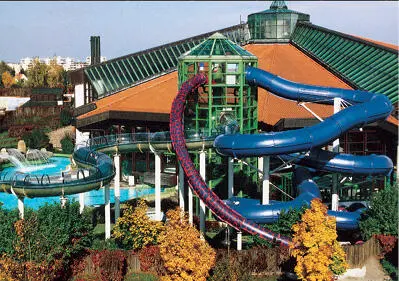

Anordnung einer Riesenrutsche in einem Freizeithallenbad (Roigk, Gevelsberg)

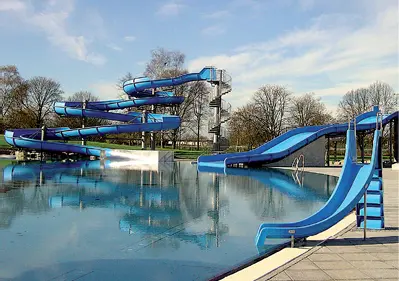

Anordnung einer Riesenrutsche in einem Freibad (Roigk, Gevelsberg)

56

Bauliche Gestaltung von speziellen Beckenanlagen Bädergestaltung

oder mit einer vorgesetzten Stufe zu versehen. Zwischen Start- und Rutschbereich ist eine Querstange in 0,8 m...1,10 m Höhe anzuordnen. Hierdurch soll ein stehendes Betreten verhindert werden. Teile außerhalb der Rutsche dürfen nicht erreichbar sein. Röhren und geschlossene Bereiche sollen teilweise oder völlig lichtdurch-lässig abgedeckt sein.

Eintauchbereich - Größen (Größen der Wasserrutschen-Becken)

Rutschen-Typ

Fallhöhe

Höhe: Rutschen-Ende über der Wasserfläche

Länge

des Eintauch-bereichs

Breite

des Eintauch-bereichs

Wassertiefe

gemessen 2m vom Rut-schen-Ende in Rutschrich-tung

Bei allen Rut-schen

0...20cm

20...60cm

-

-

-

-

> 1,00m

> 1,30m

Typ 1 u.2

0...20cm

20...60 cm

bei Fallhöhe >60cm gilt:

Bei Fallhöhen über 4,50m gilt:

>4,00m

>2,50m

> 0,80...1,20m

Typ 3

>6,00m

>3,50m

> 1,30m

Typ 4

10,0m

> 3,50m

3 x Fallhöhe

Typ 5

10,0m

>3,50m

Typ 6

>6,00m

>3,0m+Rutsch bahnenbreite

> 4,50m

Bei Rutschen, die durch Dunkelheit oder Was-serschwalle das Risiko des Orientierungsverlus-tes hervorrufen, muss im Startbereich auf diese Effekte hingewiesen werden.

Der Schlussteil muss eine sichere Landung gewährleisten. Die Eintauchgeschwindigkeit in die Ausrutsch- oder Eintauchbereiche sollte max. 10 m/s betragen.

Eintauchbereiche sind in Größe und Wassertiefe festgelegt (Siehe Tabelle oben)

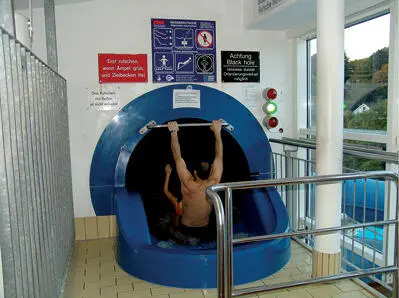

Sicherheitseingang in eine Riesenrutsche (Foto: Roigk, Gevelsberg)

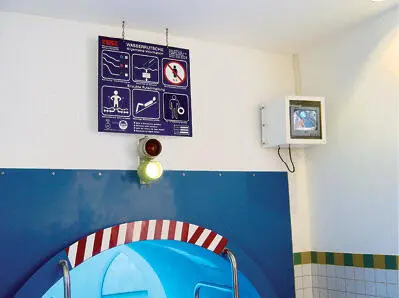

Sicherheitshinweise mit Monitor und Ampel am Rutschenstart (Foto: Roigk, Gevelsberg)

Aufsichtshinweise

Separate Ausrutschbecken und Eintauch-bereiche sind zu beaufsichtigen. Eine Ampelanlage für den Einzelbetrieb ist bei Riesenrutschen üblich. Im Ausrutschbereich ist in Rutschenmitte in Rutschrichtung ein Markierungsstreifen in Kontrastfarbe auf

dem Boden anzuordnen. Münden mehrere Rutschbahnen ein, sind die Eintauchbe-reiche mit Schwimmleinen abzuteilen. Die Wasserzufuhr im Startbereich muss sicher-gestellt sein.

Rutschanleitungen für den Benutzer sind vor dem Start anzubringen.

57

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

Beispiele: Sicherungs- und Hinweiszeichen für Wasserrutschen nach DIN EN 1069-2:2010-12.

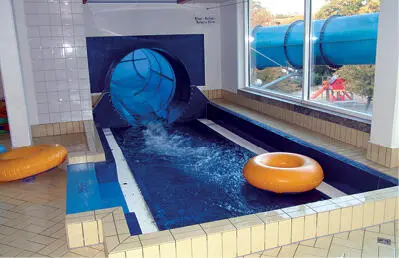

Sicherheitsauslauf einer Riesenrutsche (Foto: Roigk, Gevelsberg)

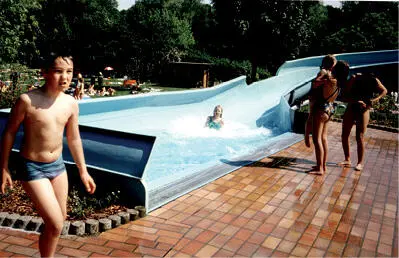

Sicherheitsauslauf einer Riesenrutsche (Foto: Behrmann Freizeittechnik GmbH)

Schwimmbecken und Rutschenbecken, in die Rutschen einmünden, sollten eine Min-destwassertiefe unter dem Rutschenende von 1,0 m besitzen.

Sicherheitsausläufe (Geschwindigkeit ≤ 10m/s)

Bei Sicherheitsausläufen am Wasserrutsche-nende wird der Benutzer durch die Form und die flache Einmündung gefahrlos zum Halten gebracht. Der Rutschenauslauf hat eine Min-destlänge von 6,00m bei einer Breite von mehr als 2,0 m. Die Wassertiefe im Ausrutsch- und Ausstiegsbereich beträgt 25 cm.

Für Rutschen und Rutschflächen bis 2,00 m Starthöhe gelten die Unfallverhütungsvorschrif-ten und die KOK-Richtlinien.

Anforderungen nach DIN 19643

Zum Betrieb darf nur Rein- oder Beckenwasser verwendet werden. Beim Flachauslauf gilt: Fließt das Wasser in einen Behälter von mind. 25 m3, kann die Rutsche hieraus beschickt werden, wenn eine Aufbereitung mit V ≥ 60m3/h ange-schlossen ist. Für jede weitere Rutsche gelten zusätzlich 35 m3/h.

A.17 Rückenlage, Füße voraus

A.29 Kettenrutschen nicht zulässig

A.13 Umgehend die Auffang-einrichtung verlassen.

A.2 Fallhöhe X, in cm angeben

A.1 Schwierigkeitsgrad der Ruschte

A.15 Abstand halten, liegend
