Dirk Lindemann - Bädertechnik für Betrieb und Ausbildung

50

Bauliche Gestaltung von speziellen Beckenanlagen Bädergestaltung

Spaß- und Erleb-nisbecken

Wasser-Attrakti-onen

Wasserattraktionen sind Einrich-tungen des Nassbereichs, die mit Becken- oder Reinwasser betrieben werden. Sie werden bautechnisch im Merkblatt 65.07 der Deutschen Gesellschaft für das Badewesen beschrieben. Sie sind so auszubilden, dass sie für den Badegast ungefähr-lich sind (u.a. kantenfrei und fest verschraubt). Ein Ansaugen von Körperteilen muss vermieden werden. Des Weiteren werden gefordert: Gute Zugänglichkeit, Entleerung und Spülanschlüsse, korrosionsfreie Materialien wie PVC-hart, PE HD, PP und nicht rostender Stahl (z.B. Werkstoff-nummer 1.4571), sowie dichte Wanddurchführungen.

Nach DIN 19643 gilt für den Betrieb:

Eine Stunde vor Badebe-triebsbeginn: Inbetriebnah-me für 15min.

Während des Badebetriebs: mindestens 10min pro Stun-de.

Bei längerem Stillstand sind zusätzliche Wasserkreisläu-fe zu entleeren.

Unterwassermassagedüsen

Sie dienen zur schonenden Unterwassermassage in unter-schiedlichen Wassertiefen. Empfohlen werden mind. drei Düsen im Abstand von mind. 1 m. Volumenstrom: 15...25 m3/h, wirksamer Druck: 12...15 bar.

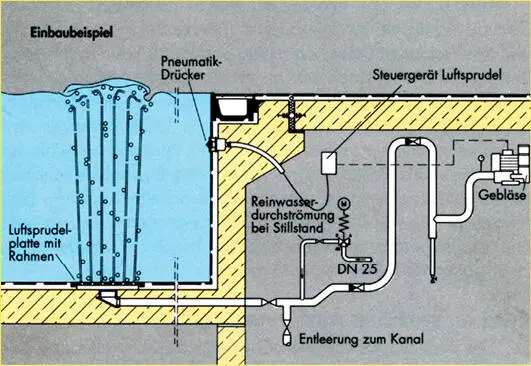

Luftsprudler ohne Wasseranteil. Bei Hinzunahme von Wasser ist die Entnahmestelle in ca. 30cm Höhe der Beckenwand zu installieren. (Ospa Schwimmbadtechnik GmbH, Mutlangen)

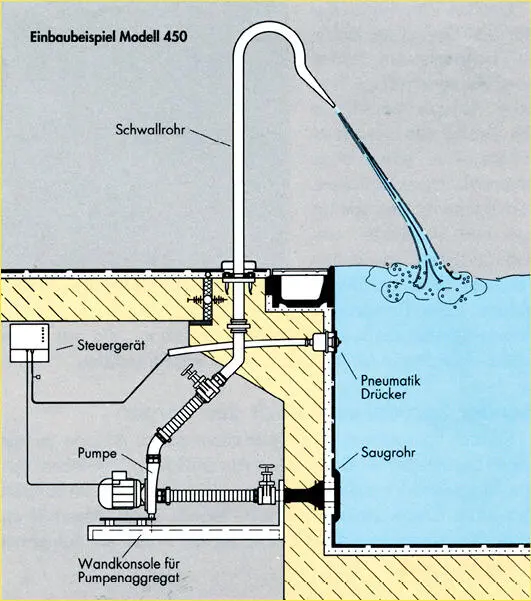

Einbaubeispiel für eine Nackendusche (Ospa Schwimmbadt-echnik, Mutlangen)

51

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

Wasser- u. Luft-Bodensprudler (Geysire)

Sie können nur mit Luft oder Wasser und kombi-niert betrieben werden. Die luftführenden Leitun-gen sind bei Nichtbetrieb ständig mit Reinwas-ser zu durchströmen.

Bodensprudler:

Volumenstrom 35...100 m3/h,

Druck 3...5bar

Geysire: 50...70 m3/h, Druck: 10...12bar

Wasserkanonen und Wasserspeier

Man unterscheidet Wasserkanonen mit star-rem oder beweglichem, weittragendem Strahl. Sie müssen in der Startphase mit verminderter Leistung anlaufen. Breitspeier haben eine was-serfallähnliche Wirkung. Einen kräftigen Massa-gestrahl erzeugen Nackenduschen.

Wasserkanonen: Volumenstrom 50-70m3/h Druck: 8...10bar.

Wasserspeier: Volumenstrom 80-100m3/h Druck 8...10 bar.

Nackendusche: Volumenstrom 30-60m3/h Druck 8...10 bar.

Gegenstromschwimmanlage

Eine oder mehrere Aus-trittsdüsen in ca. 0,25 bis 0,30 m Wassertiefe erzeugen einen star-ken Gegenstrom. Sind mehrere nebeneinander angeordnet, sollte der Abstand >2,0 m sein. Zur Sichtbarmachung sind häufig selbsttätige Luftan-saugungen vorhanden.

Volumenstrom:

60...80 m3/h,

Druck 8...12 bar.

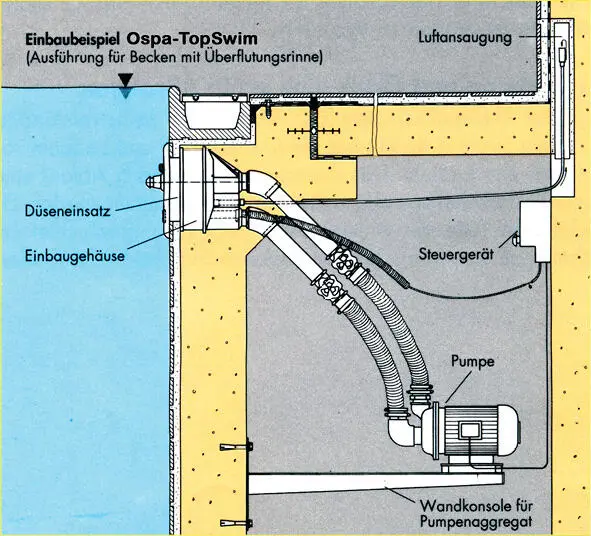

Einbaubeispiel für eine Gegenstromschwimmanlage. Die Ansaugung erfolgt direkt unter der Düse. Nach Merkblatt 65.07 wird die Entnahme im unteren Bereich der Beckenwand empfohlen. (Ospa Schwimmbadtechnik, Mutlangen)

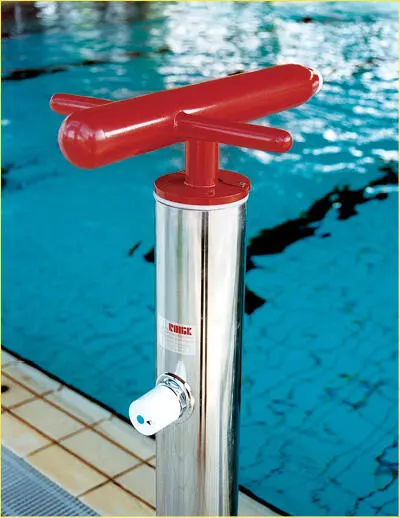

Wasserkanone (Roigk, Gevelsberg)

52

Bauliche Gestaltung von speziellen Beckenanlagen Bädergestaltung

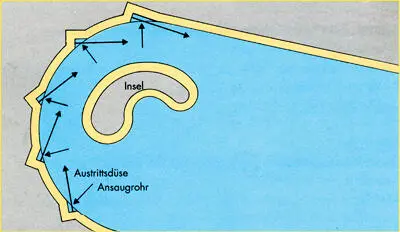

Anordnungsschema eines Strömungskanals mit seitlichen Austrittsdüsen (Ospa Schwimmbadtech-nik, Mutlangen)

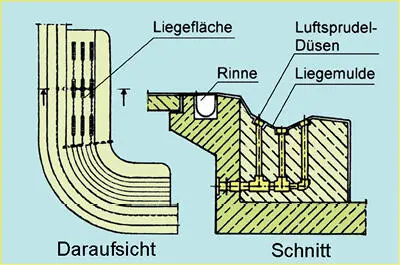

Luftsprudelliege mit PVC-Einbauteilen (A.f.B.W. GmbH, 30952 Empelde)

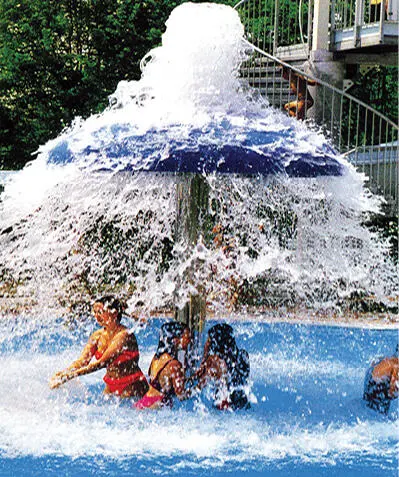

Wasserpilz (Foto: Hinke Schwimmbad, Ber-lin)

Liegemulden, Sitzbänke

Die Liegemulden sind so anzuordnen, dass der liegende Körper ständig mit Wasser bedeckt ist. Liegemulden und Sitzbänke sollten nur in Becken mit Wassertemperaturen <30° einge-baut sein. Sitze und Liegen werden mit 40...50 m3/h Luft pro m2 Fläche betrieben. Luftdruck: 2...3 bar.

Strömungskanal

In freier Linienführung mit ca. 2,00 m Breite und maximal 1,20 bis 1,35 m Wassertiefe sorgen zusätzliche, gro-ße Wassereinströmungen für Strö-mungsturbulenzen mit höheren Fließ-geschwindigkeiten. Die beiderseitigen Überlaufrinnen dienen gleichzeitig als Handfasse. Häufig werden die Einström-düsen in Nischen in 0,25 bis 0,40m Tiefe angeordnet. Ihr Abstand beträgt 2,00m bis 4,00m. Bei oben liegendem Was-serspiegel ist ein Beckenumgang von <1,50m bei 3% Gefälle empfehlenswert. Der Volumenstrom ist 80...100 m3/h, der Druck 14...18 bar.

Gewindigkeit im Kanal ≤ 3,5 m/s

Wassertiefe 600-1350 mm

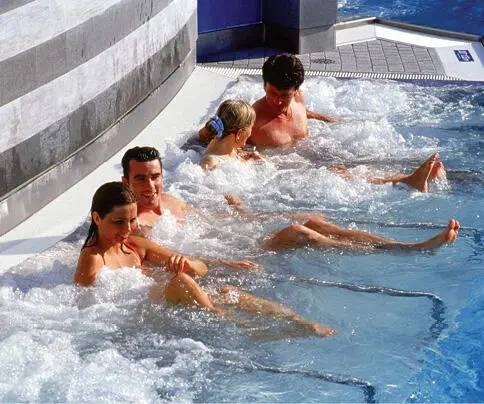

Warmsprudelbecken in Betrieb (Roigk, Gevelsberg)

Wasserpilz

Der Einbau erfolgt in Wassertiefen von <1,35m. Die Wasserentnahme erfolgt im unteren Bereich der Beckenwand.

Volumenstrom: Je Meter Pilzumfang 40...50 m3/h, Druck: 4...8 bar

53

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

Wildbach, Wildwasserkanal

Eine wildwasserartige Kanalführung über eine Mindestlänge von etwa 100 m wird durch klei-ne, ruhigere Beckenbereiche unterbrochen, in denen die Rutschenden verweilen können. Die Wassertiefe ist in den flacheren Gefälleberei-chen ca. 0,30 m, in den Steilstücken <0,30 m und in den Verweilbecken 0,50 m. Wirbel, Wehre und Schikanen verstärken das Rutscherlebnis. Gesamtgefälle ca. 2...3 %. Durch den hohen Feuchtaustrag (Aerosolbildung) sollten sie nur im Freien errichtet werden.
