Dirk Lindemann - Bädertechnik für Betrieb und Ausbildung

1. Welche Richtlinien, Normen und Regeln sind für die Planung und Gestaltung eines Bades besonders wichtig?

2. Welche Personengruppen und Vereine waren an der Entstehung den Richtlinien für den Bäderbau beteiligt?

3. Nach welchen drei Kriterien können Bäder unterschieden werden?

In einem Hallenbad, das neben den schwimm-sportlichen Aufgaben einen hohen Freizeitwert zu erfüllen hat, können folgende Räumlichkeiten und Anlagen angetroffen werden:

1. Eingangsbereich:

Eingangsvorplatz, Wege, Stellplätze, Windfang, Eingangshalle, Kassen- und Kontrollanlagen, Personalräume, Verwaltungsraum, Toilette.

2. Umkleidebereich:

Umkleideplätze: Umkleidekabinen, Sammelum-kleiden, Wechselkabinen, Familien- und Behin-dertenkabinen, Garderobenschränke (Gardero-benplätze), Putzmittelraum.

Sanitärobjekte: Frisierplätze, Fußdesinfektions-stellen, Auswringbecken,

3. Sanitärbereich:

Duschen, Sitztoiletten, Urinalstände, Hand-waschbecken, Sanitärkabine für Behinderte.

4. Führen Sie fünf Bäderarten auf, die nach ihrem Nutzungsangebot unterschieden werden!

5. Nach welchen Kriterien ist der Standort eines Bades zu wählen? Zählen sie sechs auf!

6. Welche Standorte sind für die Errichtung eines Bades ungeeignet?

7. Nennen Sie zwei Gesichtspunkte, nach denen die Größe eines Bades festgelegt werden kann!

Übungen Planen und Einrichten der Bäder

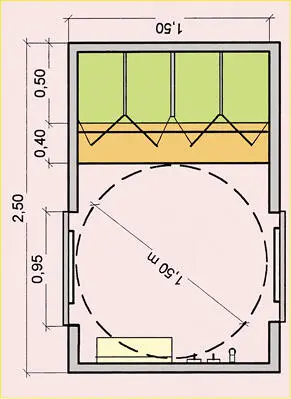

Umkleidekabine für Familien und Behinderte

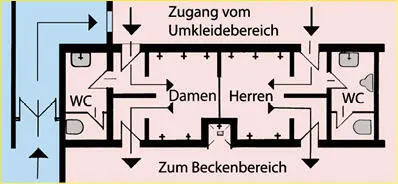

Ausführung einer Sanitär-Mindestausstattung (geteilter Duschraum nach den Richtlinien für den Bä-derbau)

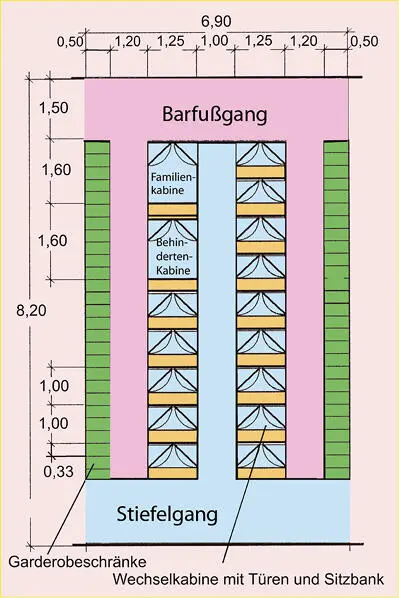

Ausstattung eines Umkleidebereiches

17

Bädergestaltung Planen und Einrichten von Hallen- und Freibädern

4. Beckenbereich:

Beckenumgänge (Breiten: 1,25 m bis 4,50 m, siehe auch Beckenumgänge Seite 44), Schwimm- und Badebecken, Sprunganlagen, Schwimm-Meisterraum (Aufsichtsraum, der die Übersicht ermöglicht), Sanitätsraum (1.Hilfe -Raum mit 1. Hilfe-Material in ausreichender Menge und Trage, leicht erreichbar), Wärme-bänke, Sanitärobjekte (Kaltduschen, Anschluss-stellen für Flächendesinfektion und Reinigung, Trinkbrunnen), Geräteraum für Sport- und Absperrgeräte, Geräteraum für Reinigungsge-räte.

5. Technischer Bereich:

Heizungsanlage oder Fernwärmeübergabesta-tion, Warmwasserbereitung, raumlufttechnische Anlagen (Lüftungsgeräte, Luftkanäle), Wasser-aufbereitung, (Filter, Dosierstationen, Ozonan-lage, Chlorungsanlage), Elektroübergabe, Elek-troverteilung (Nieder- oder Mittelspannungs-versorgung), Trafostation, Ersatzstromanlage, Blockheizkraftwerk, Werkplatz, Lager.

Sonstige Räumlichkeiten wie:

Brennstofflagerung,

Wasserspeicher

Lagerräume (z.B. Ersatzteilraum, Reinigungsmittel-Lagerraum)

Abwasserhebeanlage

Die lichte Mindesthöhe über den Verkehrswegen soll 2,0m betragen, die Bedienteile und Mess-einrichtungen sind im Hand- und Sichtbereich anzuordnen.

Die Anzahl und Größe der aufgeführten Anlagen werden in den meisten Fällen von der zu erwar-tenden Besucherzahl und den Wasserflächen bestimmt. In den Richtlinien Abschnitt: „Objekt-planung Hallenbäder“ sind die Bemessungs-grundlagen für alle Anlagen und Einrichtungen aufgeführt.

6. Ergänzungsbereich:

Anlagen für Spiel, Sport und Freizeit: Wasser-spiel- und Abenteuerbecken, Wasserrutschen, Wildwasserkanäle, Freiluftflächen, Spiel- und Gymnastikraum, Tischtennisraum, Fitnessraum, Konditionsraum, Kinderspielbereich, Mutter-Kind-Bereich, Ruhe- und Lesebereich, (innen und außen), Geselligkeits- und Restaurations-

bereich (Kegelbahn, Cafeteria, Milchbar, Fern-sehraum, Ruheraum, Liegeplätze, Leseraum, Kommunikationsraum, Terrasse, Groß-Brett-spiele, Mehrzweckraum)

Anlagen zur Gesundheitspflege: Sauna, Solari-um; Dampfbad, Wannenbäder

Anlagen für den Wettkampfsport: Regieraum, Kampfrichter-, Wettkämpfer-, Unterrichts- und Vereinsraum; Zeitmess- und Anzeigeanlagen, Zuschaueranlagen, Arbeitsplätze für Presse, Funk und Fernsehen;

Anlagen zur Bewirtung: Gast-, Wirtschafts- und Lagerräume;

Sonstige Räumlichkeiten: Weitere Dienstleis-tungsbetriebe, Betriebswohnungen, Lager- und Abstellräume, Garagen.

Der Ergänzungsbereich ist in neuen Bädern immer vorhanden. Die Einrichtungen dieser Bäderart werden im Abschnitt „Freizeitorientierte Bäder“ ausführlich besprochen.

Übung

Einrichtungen der Hallenbäder

8. Welche Grundstücks-, Freiluft- und Stellflä-chen werden für Hallenbäder empfohlen?

9. In welche Bereiche werden die Räumlichkei-ten eines Hallenbades eingeteilt?

10. Welche Einrichtungen gehören zum Becken-bereich eines Hallenbades?

11. Welche Einrichtungen gehören zum Umklei-debereich eines Hallenbades?

12. Welche Installationsanlagen sind im techni-schen Bereich untergebracht?

13. Geben Sie die Beckenarten eines Hallenba-des mit je einer Beckengröße an!

18

Planen und Einrichten von Hallen- und Freibädern Bädergestaltung

Beckenanlagen in Hallenbädern

Einrichtungen der Freibäder

Flächen

Die Größe der Wasserflächen, Abmessungen der Becken und Sprunganlagen sowie der Räumlichkeiten sind wie bei den Hallenbädern nach der Anzahl der zu erwartenden Badegäste und der Nutzungsart festgelegt.

Für jeden m² Wasserfläche sollten 10 bis 16 m² Grundstücksfläche zugeordnet sein.

Freibadbreiche, Räumlichkei-ten

Neben den Wasser-, Spiel- und Liegeflächen, werden die Bereiche des Freibades wie folgt unterschieden:

1. Eingangsbereich:

Eingangsvorplatz, überdachte Eingangszone, personalabhängige und automatische Kassen-anlage und Kontrolle, Personalräume (20-30 m²)

2. Umkleidebereich:

Umkleideplätze, Garderobenplätze, Sammelum-kleiden, Fußwasch- und Auswringplätze, Fuß-desinfektionsplätze, beheizter Umkleidebereich, Unterstellfläche, Frisierplätze.

3. Sanitärbereich:

Mutter-Kind-Raum, Duschen, Toiletten, Urinal-stände, Handwaschbecken

4. Beckenbereich:

Beckenanlagen, Beckenumgang, Aufsichtskan-zel, Durchschreitebecken, -platz, Schwimmmeis-terraum, Sanitätsraum (Erste-Hilfe-Raum), Ver-einsräume (DLRG), Geräte- und Lagerräume.
