Dirk Lindemann - Bädertechnik für Betrieb und Ausbildung

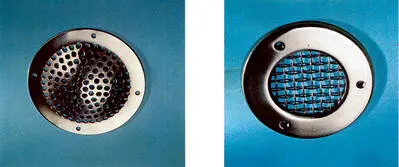

Gitterformen von Beckenausströmungen, die ein Ansaugen verhindern (Schäfer, 42579 Heili-genhaus)

Übung

Roste, Abdeckungen, Unterwasserscheinwerfer

37. Wie sind Roste und Abdeckungen unfallsicher auszubilden? Nennen Sie vier!

38. Welche Unfallgefahren können bei einem ungesicherten Wasserentnahmeschacht auftreten?

39. Wo sind Unterwasserscheinwerfer und -fenster anzuordnen?

32

Bauliche Gestaltung von speziellen Beckenanlagen Bädergestaltung

Rettungsgeräte

Die Ausstattung für Rettungsgeräte und Erste-Hilfe-Ausrüstung ist nach GUV-R 1/111, VBG 109/GUV 0.3 und dem Merkblatt 25.02 geregelt.

An Schwimmer- und Springerbecken müssen mindestens zwei Rettungsstangen aus Leicht-metall oder Kunststoff und abhängig von der Beckengröße zusätzlich Rettungsbälle oder Rettungsringe mit mindestens 15m langen Wurf-leinen vorhanden sein. Rettungsringe und -bälle benötigen eine Auftriebskraft von 100...120 N. Die Rettungsgeräte müssen in Beckennähe gut sichtbar und gut erreichbar angebracht sein.

Mindestausstattung für ein Schwimmer- oder Variobecken 25 x 10m:

2 Rettungsstangen (z.B. 3m und 5m oder 6m lang) zusätzlich 1 Rettungsball oder Rettungsring, beide mit Haltevorrichtun-gen und mit 15m langen Wurfleinen.

Bei Naturbädern (Badegewässer) sind je 50 m Strand ein Rettungsring oder Ball mit 20-30 m langer Wurfleine erforderlich. Je nach Größe der Wasserfläche sind ein oder mehrere Rettungs-boote in einsatzbereitem Zustand vorzusehen. Das Vorhalten von Tauchgeräten mit ca. 1600 l Luftvorrat (8-Liter-Flasche mit 200 bar) und Ret-tungsbretter oder -bojen haben sich bewährt.

Erste - Hilfe - Räume

In Bädern müssen Erste - Hilfe - Räume (Sani-tätsräume) eingerichtet sein. Die Größe muss mind. 8 m2 bei 2,50 m Höhe betragen, gut zugänglich sein und mit möglichst direkt verlau-fendem ≥ 1,20 m breiten Weg zum Standort des Rettungsfahrzeuges.

Die Ausstattung ist nach DIN EN 15288 und GUV-R 1/111 und Merkblatt 25.02 geregelt:

1 Tisch, 2 Stühle, 1 Drehhocker, Sanitätsliege mit Standplatz, Verbandstisch, Krankentrage, Wandschirm, Vakuumkissen mit Pumpe, Wasch-becken mit Kalt- und Warmwasser sowie eine Kommunikationseinrichtung.

Wiederbelebungsgeräte:

Absauggeräte, Beatmungshilfen (z.B. Maske mit Rohrstück), Beatmungsgeräte (z.B. Beutelbeat-mer od. Sauerstoff-Inhalationsgerät). Sonstige Wiederbelebungsgeräte, wie Pulmotor, Elektro-

Rettungsball und Rettungstange mit Ring (Roigk, Gevelsberg)

Rettungsring mit Halterung und Wurfleine

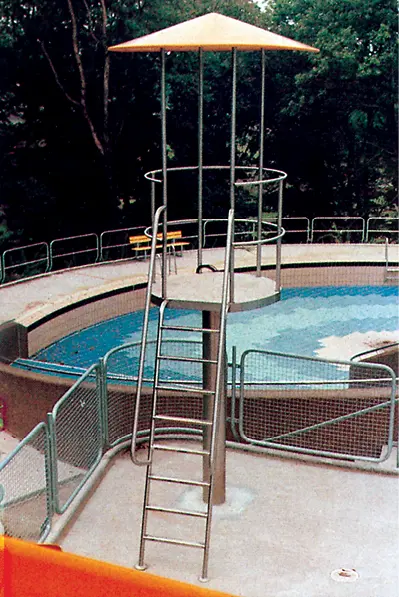

Aufsichtskanzel aus Edelstahl (Roigk, Ge-velsberg)

33

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

lunge, Defibrillator usw. können bei fachgerech-ter Anwendung eingesetzt werden.

Erste-Hilfe-Material:

Allgemeine Hilfsmittel (z.B. Tücher, Lampe, Augenklappe, Handschuhe...); Instrumente, (z.B. Schere, Pinzette, Mundspatel, Fieberther-mometer); Verbandsstoffe (z.B. Verbandspäck-chen, Dreiecks- und Brandwundentücher, Heft-pflaster).

Sonstige Ausstattung: Informationstafel (z.B. „Erste Hilfe“, „Notrufe“, „Rettung Ertrinkender“, siehe Abb. 31, „Anleitung zur Ersten Hilfe“); Papierkorb, 4 Wolldecken, 5 Einweg-Laken, 1 Badetuch.

Wartung: Alle Geräte sind in kurzen Zeitinterval-len zu überprüfen. Haltbarkeit und ordnungsge-mäßer Zustand, der einen erfolgreichen Einsatz der Hilfsmittel erlaubt, müssen über die ganze Saison gewährleistet sein; Vollständigkeit der Geräte, Schwimmfähigkeit der Ringe und Bälle, Haltbarkeit der Leinen und Stangen, Probeläufe des Bootsmotors, Batteriewartung, Sauerstoff-druck des Beatmungsgerätes, Pflege der Gum-miteile gegen Verspröden sind dafür Vorausset-zung.

Der Beckenkopf und Konstruktionen, die der Sicherheit dienen, sind wie bei den Schwimmer- und Sportbecken ausgebildet. In Freizeit- und Spaßbädern können Nichtschwimmerbecken mit zahlreichen Beckenattraktionen ausgestat-tet und durch Schwimm- und Strömumgskanäle verbunden sein.

Lehrschwimmbecken

Beim Schwimmunterricht mit Anfängern werden Becken mit geringeren Wassertiefen benötigt. Um den Übergang beim Schwimmen vom fla-chen zum tieferen Wasser zu erleichtern, sollten Lehrschwimmbecken in Verbindung mit Schwim-merbecken erstellt werden.

Bauliche Einzelheiten

Für die Planung gelten die gleichen Richtlini-en und Grundsätze, die bei den Hallenbädern genannt werden, ebenso die allgemeinen Kon-struktionsmerkmale für den Bau von Hallen- und Freibädern.

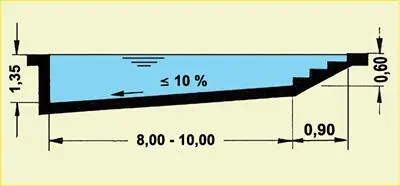

Wassertiefe: An der Treppenseite mind. 0,60m auf der gegenüberliegenden Seite höchstens 1,35m. Empfohlen werden 0,80 bis 1,20m. Die Tiefe wird von der Oberkante Überlauf bis zum Beckenboden gemessen.

Wassertiefen-Veränderung: Sie kann durch höhenverstellbare Zwischenböden (Hubböden) erfolgen, wobei eine Treppenanlage hierbei nicht möglich ist. Durch Anstauen oder Fluten ist ebenfalls eine Veränderung der Wassertiefe möglich. Hier sollte eine zweite Überlaufrinne und ein Wasserspeicher vorhanden sein. Ein Anstauen ohne Überlaufrinne ist zur Erhaltung der Wasserqualität im Oberflächenbereich nicht erlaubt. Der Boden und die Stufen sind rutsch-hemmend und die Bodenfläche mit maximal 10% Gefälle herzustellen.

Übung:

Rettungsgeräte, Erste-Hilfe-Ausstattung

40. Welche Rettungsgeräte sind an einem 50-m-Schwimmerbecken anzuordnen?

41. Welche Rettungsgeräte sind an einem Natur-bad (Strandlänge von 150m) vorzusehen?
