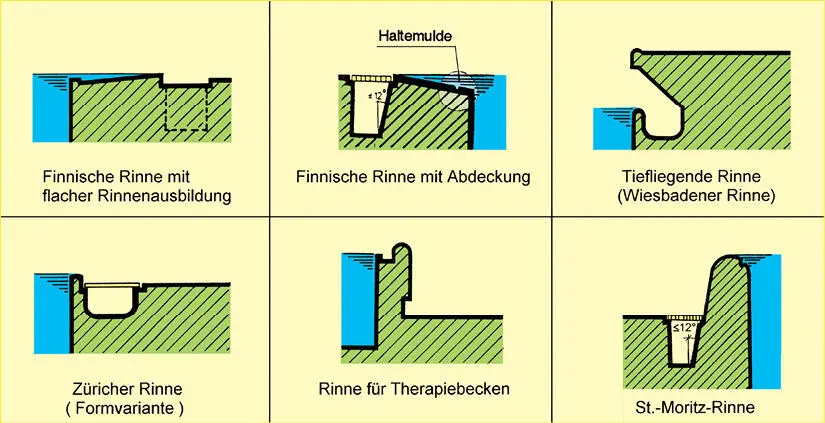

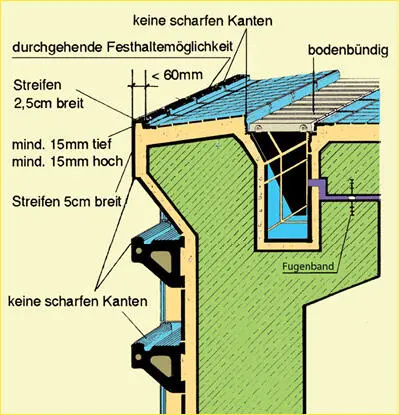

Rinnensysteme nach den Richtlinien für den Bäderbau und Herstellerangaben

Starblöcke aus Edelstahl oder Stahlbeton (Roigk GmbH, Gevelsberg)

27

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

Beckenausstiege, -Einstiege

Beckenausstiege müssen in ausreichender Zahl vorhanden sein. Dies ist erfüllt: Bei 50m Variobe-cken mindestens 6 Ausstiege, bei 25m- Schwim-mer- oder Variobecken mindestens 4 Ausstiege oder im Nichtschwimmerbecken eine längsseiti-ge Treppe mit zwei Leitern. Bei Mehrzweck- oder Variobecken müssen auch beim Übergang zum Schwimmerteil Beckenausstiege vorhanden sein. Von Beckenseiten, auf denen Sprunganla-gen stehen, müssen Ausstiege mindestens 8m entfernt sein. Dies gilt nicht für Startsockel.

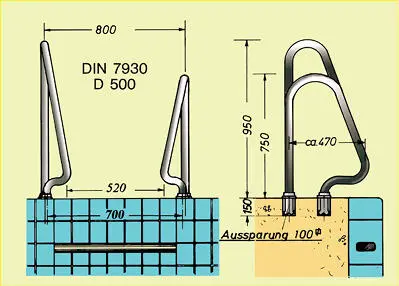

Beckenausstiege müssen sicher begehbar und rutschhemmend ausgeführt sein. Schwimm-sportgeräte, Beckenleitern, Griffbögen und Maße der Treppen- und Steigleitern müssen der DIN 7930 entsprechen. Trittstufen der Wasser-treppen sind farbig zu kennzeichnen.

Leitern und verstellbare Einsteigtreppen

Beckensteigleitern sind wandbündig in Nischen bis zur Raststufe auszuführen. Jedoch mindestens eine Leiter sollte bis zum Beckenboden rei-chen. Leiternholme dürfen nicht ins Becken ragen und nicht mehr als 15cm vom Beckenrand zurückstehen.

Einzuhaltende Maße:

Abstand der Trittstufen unterein-ander: 230 - 300 mm

Stufentiefe ≥150mm

Bei Metall-Leitern gilt:

Breite zwischen den Holmen:

≥ 52 cm

Nischenbreite:

von Holmenachsen + je 10 cm

Nischentiefe:

Holmenachse bis Wand 11 cm

Bei Keramik- oder Kunststoff-Verbundkonstruktionen gilt:

ObersteTrittstufe nicht tiefer als 30cm unter dem Beckenkopf,

Abstand zur Nischenrückwand:

≤ 8 mm

Unterschiedliche Holmenhöhen:

Ein Holm ≥ 75 cm, zweiter Holm 20 cm höher

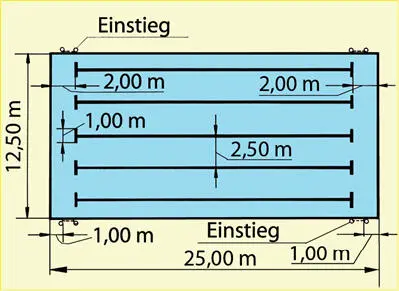

Schwimmerbecken/Sportbecken mit norm-gerechten Schwimmstreifen und Anordnung der Ein-stiege

Beckenecke mit Einstieg nach FINA und den Richtlinien für den Bäderbau (Villeroy & Boch, D-66693 Mettlach)

28

Bauliche Gestaltung von speziellen Beckenanlagen Bädergestaltung

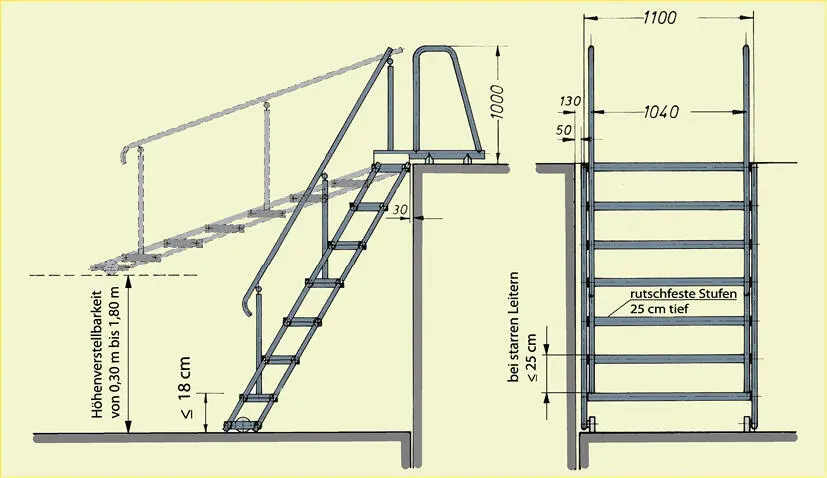

Einsteigtreppen in Schwimmbädern sind par-allel an der Längsseite mindestens 1m breit einzubauen. Sie enden auf einem Podest in Raststufenhöhe und sind mit einem Handlauf zu versehen. Podeste und Trittstufen sind rutsch-hemmend auszubilden. Man unterscheidet star-re Einstiege und verstellbare Treppen. Bei letz-teren dürfen die Stufen höchstens 18 cm hoch sein, und der Zwischenraum zum Beckenboden mind. 100mm betragen. Die Höhenverstellbar-keit beschränkt sich auf 1,50 m.

Wartung: Kontrolle des Belages auf Rutschfes-tigkeit und Haltbarkeit, Überprüfung der Veran-kerungen und Verstelleinrichtungen.

Beckensteigleiter, Trittstufen: Keramik (Meyer - Hagen, D-58095 Hagen)

Höhenverstellbare Edelstahltreppe für Hub-boden und Rinnensysteme (Meyer-Hagen, D-58095 Hagen)

Wassertiefen, Kennzeichnung

Nichtschwimmerbecken: max. 1,35m tief. Sprin-gerbereiche müssen zum Zeitpunkt ihrer Errich-tung mindestens den Angaben der „Richtlinien für den Bäderbau“ entsprechen. Unter Startso-ckeln: mindestens 1,80m Tiefe über 5m Länge. Wassertiefen müssen unmittelbar am Rand jeden Bereiches deutlich erkennbar und dau-erhaft angegeben sein. Die Kennzeichnungen müssen vom Beckenrand aus erkennbar sein.

Kennzeichnungen von Funktionsbereichen müs-sen mindestens auf zwei gegenüberliegenden Seiten, sowohl vom Beckenumgang als auch vom Becken, erkennbar sein.

In Bädern, in denen Gruppenschwimmen mit Nichtschwimmern abgehalten wird, muss zwi-schen Schwimmer- und Nichtschwimmerteil ein Trennseil auf der Wasseroberfläche angebracht werden können. Bei einem deutlichen Knick des Beckenbodens muss das Trennseil im Nicht-schwimmerbereich 1m vor dem Knick ange-bracht sein. Der Übergang eines Schwimmka-nals in ein Schwimmerbecken ist 1 m vor dem Schwimmerbecken zu kennzeichnen.

29

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

Beckenböden, Beckenwände

Beckenwände müssen 1,50 m lotrecht, glatt,und Beckenböden eben ausgeführt sein. Bodennei-gungen bei Übergängen dürfen höchstens 30°, Schleppschürzen von Hubböden höchstens 45° gegen die Waagerechte betragen. Senkrechte Übergänge sind nicht zulässig, auch beim Über-gang in einen Schwimmkanal. Beckenböden sind rutschhemmend auszuführen (Ausnahme: Schwimmer- und Springerbereiche).

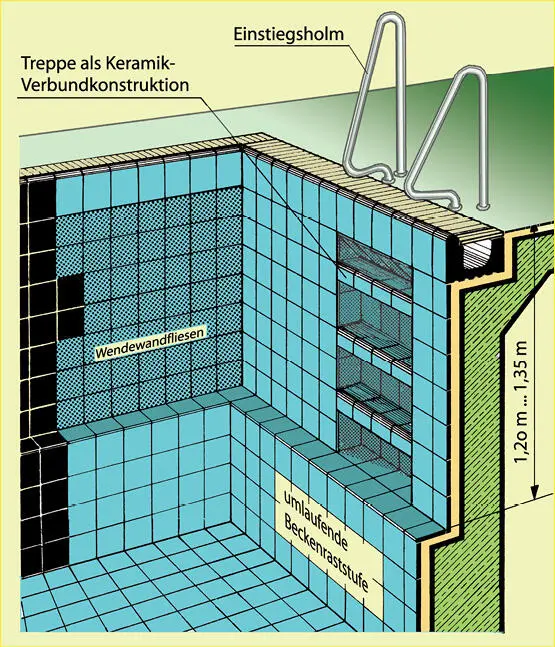

Gefälle des Beckenbodens soll ≤ 10% betragen. Schwimmer- und Springerbereiche müssen 1,00 m - 1,35 m unterhalb des Wasserspiegels eine umlaufende Beckenraststufe von mindes-tens 10cm Breite besitzen ( Abb. 17).

Vorstehende Stufen dürfen höchstens 15 cm breit sein.

Einbauten unter der Wasseroberfläche sind so anzuordnen und auszubilden, dass Verletzun-gen vermieden werden. Dies sind: Stützkonst-ruktionen von Wasserrutschen, Haltegriffe, Sitz-stufen, vorgehängte Beckenleitern.

Sitzmulden und Sitzstufen sind deutlich zu kenn-zeichnen. Scharfe Kanten sind zu vermeiden.

Abflüsse und Pumpensaugleitungen im Becken-bereich müssen so beschaffen sein, dass Per-sonen durch Ansaugkräfte nicht zu Schaden kommen. Hierfür müssen Abdeckungen gegen Entfernen gesichert und nicht durch Körper voll-flächig abdeckbar sein.

Leinen, Seile, Befestigungen

Begrenzungsleinen (auch Begrenzungssei-le oder Trennleinen) trennen die einzelnen Beckenbereiche. Sie bestehen aus Stahlseilen oder Ketten mit Kunststoffummantelung. Die Leine muss 1m vor dem Bodenknick auf oder über der Wasserfläche liegen (Schwimmschläu-che). Begrenzungseile sind ausreichend stark in den Wänden zu verankern.
