Dirk Lindemann - Bädertechnik für Betrieb und Ausbildung

Absperrleinen dienen zum Absperren von Hal-lenbereichen, um während des Betriebes Arbei-ten durchzuführen. Beckenseiten, von denen aus ein Sprung ins Wasser eine erhöhte Gefahr darstellt, müssen abgesichert sein.

Auch können mit ihrer Hilfe Beckenränder für den Einstieg gesperrt werden. Es sind Seile oder Kunststoffleinen, die sichtbare Markierungen

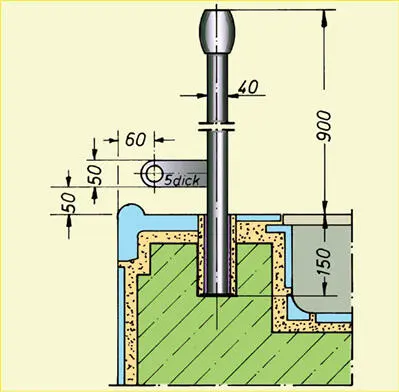

(z.B. Fähnchen) tragen. Pfosten für Absperrun-gen sind meist in vorgesehene Bodenhalterun-gen einzusetzen ( Abb. 20).

Wartung: Bei allen Leinen und Befestigungen ist die Haltbarkeit in regelmäßigen Abständen zu prüfen. Auf die Gefahr von Verletzungen durch defekte Schutzhüllen sei besonders hingewie-sen.

Trennleinen-, Begrenzungsleinenhalter (Meyer Hagen, D-58095 Hagen)

Übung

Einrichtungen die der Sicherheit dienen.

24. Welche Beckenmarkierungen sind zur Sicher-heit am Beckenkopf und Beckenumgang erfor-derlich?

25. Welche Markierungen regeln den Schwimmbe-trieb?

26. Welche Einrichtungen und Markierungen befinden sich am Beckenkopf?

27. Welche Anforderungen werden an die Sicher-heit einer Finnischen Rinne gestellt?

28. Wie viele Beckenausstiege sind bei 25m x 12,50m- und 50m x 25m-Becken erforderlich?

29. Welche Rinnensysteme unterscheidet man?

30. Geben Sie die Maße bei Einstiegen an:

30.1 Breite der Leitern

30.2 Breite zwischen den Geländerholmen

30.3 Geländerholmenhöhen

30.4 Stufenhöhen von Leitern und Treppen

30.5 Lage der Beckenraststufe

31. Wie sollten Wassertiefen angegeben sein?

32. Wo sind die Wassertiefen bei einem Kombibe-cken anzugeben?

30

Bauliche Gestaltung von speziellen Beckenanlagen Bädergestaltung

Leinen für sportliche Nutzung

Trennleinen: Sie trennen zur Wellenberuhi-gung die Schwimmbahnen ab und bestehen aus dehnbaren Seilen von mind. 20 mm Dicke und Schwimmkugeln mit ≥ 80 mm Durchmesser. Far-ben: weiß-gelb, die letzten 5 m rot (nach FINA).

Fehlstartleine: Ist ein Seil mit bunten Markie-rungen, das im Abstand von 15 m nach dem Start auf das Wasser abgesenkt werden kann.

Spielfeldbegrenzungsleinen: Sind Leinen mit Schwimmkörpern und kräftigen Farben für die Abgrenzung von Wasserballfeldern.

Rückenwendeanzeiger: Es ist eine beflaggte Leine, die 5m vor der Wende in 1,80m Höhe über die Wasserfläche gespannt ist.

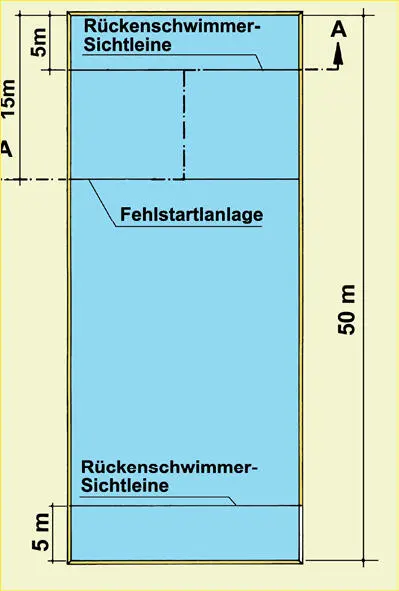

Fehlstart- und Rückenschwimmer-Sichtan-lage (zeichnerische Darstellung als Draufsicht, Meyer Hagen, 58095 Hagen)

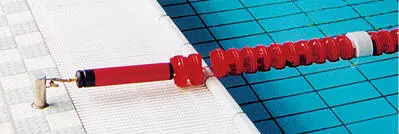

Trenn- (Schwimm-) Leinenhalterungen (Roigk, Gevelsberg)

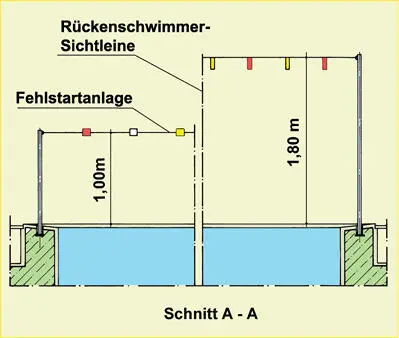

Fehlstart- und Rückenschwimmsichtanlage in der Draufsicht.

Übung

Leinenarten im Bad

33. Welche Leinen- oder Seilarten werden unter-schieden?

34. Geben Sie an, wie eine Begrenzungsleine (Trennleine) beschaffen sein muss?

35. Wo werden Absperrleinen verwendet?

36. Wo ist eine Fehlstartanlage (-Leine) zu instal-lieren? Geben Sie die Maße an!

Abdeckungen und Roste

Rinnenroste sind hydraulisch günstig auszubil-den. Die Roststäbe liegen senkrecht zur Becken-kante mit einem maximalen Abstand von 8mm. Sie sind in Teilstücken ab 0,5m herausnehmbar. Die Oberflächen sind durch Nocken und Riefen rutschhemmend ausgebildet.

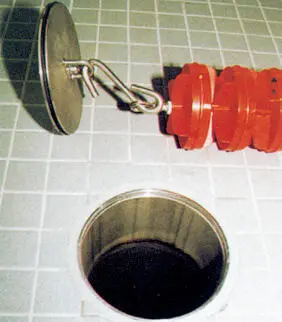

Schwimmbahnleinenbestigung als Boden-durchführung (Roigk, Gevelsberg)

31

Bädergestaltung Bauliche Gestaltung von speziellen Beckenanlagen

Wartung der Rinnenroste: Regelmäßig reini-gen, Ablagerungen mit saurem Reiniger entfer-nen, Ebenheit der Kanten mit dem anschließen-den Belag, Korrosionsbefall und Befestigungen prüfen.

Abdeckplatten für Schächte und Öffnungen, Einlaufroste für Entwässerungsanlagen sind überwiegend aus Edelstahl oder Kunststoffen. Auch hier ist die Oberfläche rutschsicher auszu-bilden. Ein Entfernen der Abdeckungen sollte für Unbefugte schwierig sein (z.B. verschrauben).

Wartung: Trittsicherheit und festen Sitz über-prüfen, fehlende Abdeckungen sofort ersetzen oder den Bereich mittels Leinen sperren. Hoch-stehende Kanten bedeuten eine Stolpergefahr. Verbogene oder angebrochene Teile sind aus-zuwechseln.

Ein- und Ausströmungen, Wasserentnahmeschächte in Becken

Ein- und Ausströmöffnungen der Beckenwasser-durchströmung sind aus Edelstahl oder Kunst-stoff ausgeführt. Verstellbare Austrittsdüsen müssen entsprechend der optimalen Durchströ-mung eingestellt sein.

Roste, Gitter und Siebe von Wasserein- oder -ausläufen sowie von Wasserentnahmeschäch-ten sind so auszubilden, dass sie keine Verlet-zungsgefahr darstellen. Größere Ausströmöff-nungen sind durch solche Siebe oder Gitter fest zu verschließen, die ein Ansaugen verhindern

Forderung der DIN EN 13451-3: Wasserge-schwindigkeit an Ausläufen ≤ 0,5 m/s.

Bei System mit mehreren Abläufen: 1. mind. 2 funktionierende Absaugöffnungen je Pumpe. 2. Abstand der Bauteile ≥ 2 m 3. Falls eine Ansaug-öffnung verstopft, muss die andere den Volu-menstrom bewältigen können.

Bei System mit nur einem Gitter: 1. Ein Nutzer darf nicht mehr als 50% abdecken. 2. Gitter muss gegen die Strömungsrichtung gewölbt

sein (Wölbungshöhe min. 10% des Durchmes-sers) 3. Bei Einzelgittern Fläche > 1m2

Wartung: Regelmäßige Überprüfung der Eben-heit und Befestigungen.

Unterwasserscheinwerfer und Unterwasserfenster

Unterwasserscheinwerfer werden ca. 1,00 m unter dem Wasserspiegel im Abstand von 2,00 ... 3,00 m angeordnet. Sichtfenster für Schwim-merbecken von 1,0...2,0 m x 0,50 m, bei Sprung-anlagen 0,75 m x 0,75 m, sind mindestens 0,50 m unter dem Wasserspiegel anzuordnen.

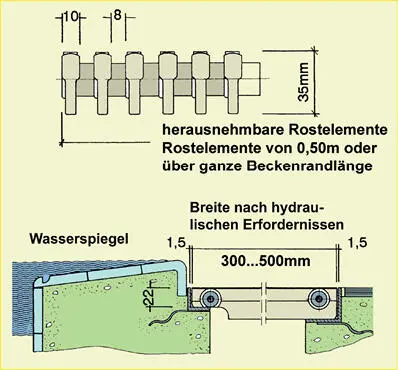

Lage und Maße eines Rinnenabdeckrostes bei einer Finnischen Rinne. (Schäfer, 42579 Heiligen-haus)
