Sofern in diesem Anschluss des Profils gleichzeitig auch Querkräfte zu übertragen sind, muss die Übertragung der Druckspannungen und der Schubspannungen unterschiedlichen Querschnittsteilen zugewiesen werden. Die Schweißnahtbemessung für die Querkraftübertragung ist nach DIN EN 1993-1-8 :2010-12, Abschnitt 4vorzunehmen. Für die zur Übertragung der Druckspannungen und die zur Übertragung der Schubspannungen aus der Querkraft herangezogenen Kehlnähte ist einheitlich der größere Wert der aus den beiden Nachweisen ermittelten Schweißnahtdicke anzusetzen. Sofern in dem Anschluss des Profils auch Zugspannungen übertragen werden, ist dafür die Schweißnahtbemessung DIN EN 1993-1-8 : 2010-12, Abschnitt 4vorzunehmen.

Anmerkung 1 : Verformungen können hierbei Vorverformungen, elastische Verformungen und lokale plastische Verformungen sein.

Anmerkung 2 : Toleranzen können einen Versatz in der Schwerlinie von Querschnittsteilen bewirken.

Anmerkung 3 : Herstellungsbedingte Imperfektionen können z. B. Versatz oder Unebenheiten sein. Lokale Instabilitäten können insbesondere bei dünnwandigen Bauteilen auftreten, siehe z. B. [2], [3].

Anmerkung 4 : Die Anforderung für die Begrenzung des Luftspaltes gilt z. B. für den Anschluss druckbeanspruchter Flansche an Stirnplatten.

NCI DIN EN 1993-1-8/NA

Stumpfstoß von Querschnittsteilen verschiedener Dicken

Wechselt an Stumpfstößen von Querschnittsteilen die Dicke, so sind bei Dickenunterschieden von mehr als 10 mm die vorstehenden Kanten im Verhältnis 1 :1 oder flacher zu brechen (siehe Bild NA.3).

Bild NA.3.Beispiele für das Brechen von Kanten bei Stumpfstößen von Querschnittsteilen mit verschiedenen Dicken

NCI DIN EN 1993-1-8/NA

Geschweißte Endanschlüsse zusätzlicher Gurtplatten

Sofern kein Nachweis für den Gurtplattenanschluss geführt wird, ist die zusätzliche Gurtplatte nach Bild NA.4 a) vorzubinden.

Bild NA.4.Vorbinden zusätzlicher Gurtplatten

Bei Gurtplatten mit t > 20 mm darf der Endanschluss nach Bild NA.4 b) ausgeführt werden. Bei Bauteilen mit vorwiegend ruhender Beanspruchung darf auf die Ausführung nach Bild NA.4 verzichtet werden. Die Stirnkehlnähte können wie die Flankenkehlnähte ausgeführt werden. Deren Dicke ergibt sich nach den statischen Erfordernissen.

NCI DIN EN 1993-1-8/NA

Gurtplattenstöße

Wenn aufeinanderliegende Gurtplatten an derselben Stelle gestoßen werden, ist der Stoß mit Stirnfugennähten vorzubereiten (siehe Bild NA.5).

Bild NA.5.Beispiele für die Nahtvorbereitung eines Stumpfstoßes aufeinanderliegender Gurtplatte

Zu NCI Stumpfstoß von Querschnittsteilen verschiedener Dicken

Die Forderung, Kanten von Stumpfstößen bei Dickenunterschieden von mehr als 10 mm entsprechend Bild NA.3 zu brechen, ist aus Element (515) der DIN 18800-1 übernommen worden und soll lokale Spannungsspitzen bei abrupten Dickenänderungen vermeiden. Dies ist insbesondere bei nicht vorwiegend ruhenden Beanspruchungen, stoßartigen Belastungen und bei niedrigen Temperaturen von Bedeutung. Kerbfälle für Ermüdungsnachweise von querlaufenden Stumpfnähten können der Tabelle 8.3 der DIN EN 1993-1-9 entnommen werden.

Tabelle 7.21.Tragfähigkeit von geschweißten Anschlüssen von RHP- oder KHP-Streben an I- oder H-Profil Gurtstäbe

Tabelle 7.22.Biegetragfähigkeit von geschweißten Anschlüssen von RHP-Streben an I- oder H-Profil-Gurtstäbe

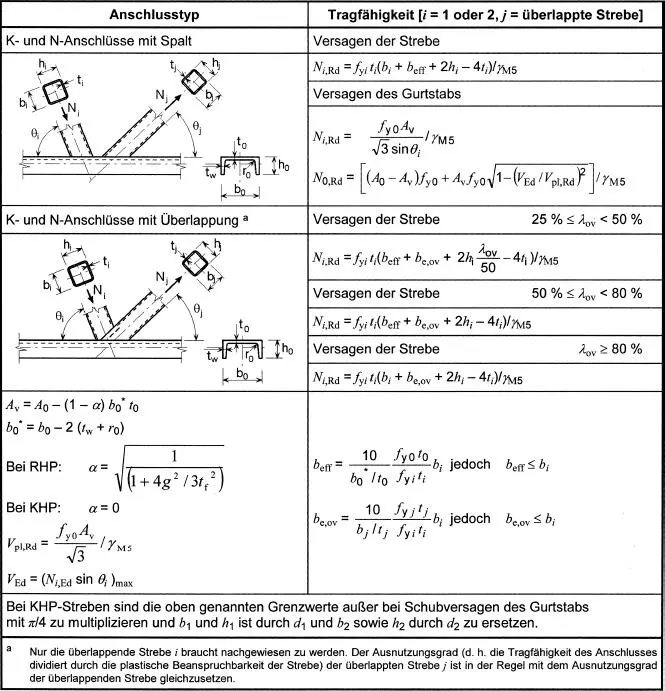

Tabelle 7.23.Gültigkeitsbereich für geschweißte Anschlüsse von KHP- oder RHP-Streben an U-Profil-Gurtstäbe

Tabelle 7.24.Tragfähigkeit von geschweißten Anschlüssen von RHP- oder KHP-Streben an U-Profil-Gurtstäbe

NCI

Die beiden Anhänge NA.A und NA.B entstammen dem Nationalen Anhang DIN EN 1993-1-8/NA :2010-12

Ergänzende Vorspannverfahren zu DIN EN 1090-2

NA.A.1 Allgemeines

Alle Regeln aus DIN EN 1090-2 :2008-12, 8.5.1 gelten sinngemäß. Die wesentliche Besonderheit der ergänzenden Vorspannverfahren besteht im Aufbringen der – im Vergleich zur Mindestvorspannkraft F p,C– kleineren Regelvorspannkraft F p,C*. Dadurch kann die Ermittlung eines Referenz-Drehmomentes nach DIN EN 1090-2 :2008-12, 8.5.2 entfallen. Stattdessen können, eine Schmierung nach k-Klasse K1 vorausgesetzt, feste Werte für die Anziehmomente angegeben werden. Daraus folgt ein modifiziertes Drehmoment-Vorspannverfahren (siehe NA.A.3) und ein modifiziertes kombiniertes Vorspannverfahren (siehe NA.A.4). Ferner ist es dadurch möglich, das traditionelle Drehimpuls-Vorspannverfahren beizubehalten (siehe NA.A.2).

NA.A.2 Drehimpuls-Vorspannverfahren

Die Garnituren müssen mit Hilfe eines vorher auf geeignete Weise eingestellten Impuls- oder Schlagschraubers mit einer Unsicherheit von weniger als 4 % angezogen werden. Jedes hierfür benutzte Einstellgerät ist hinsichtlich seiner Messgenauigkeit regelmäßig nach Angaben des Geräteherstellers zu überprüfen. Soll auf die Regel-Vorspannkraft F p,C* nach Spalte 2 von Tabelle NA.A.1 bzw. Tabelle NA.A.2 vorgespannt werden, so muss der Schrauber auf den um etwa 10 % höheren Vorspannkraftwert F V,DInach Spalte 3 von Tabelle NA.A.1 bzw. Spalte 4 von Tabelle NA.A.2 eingestellt werden. Bei kleinerer planmäßiger Vorspannkraft als der Regel-Vorspannkraft F p,C* sind die Einstell-Vorspannkraftwerte proportional zu reduzieren.

NA.A.3 Modifiziertes Drehmoment-Vorspannverfahren

Das Vorspannen der Garnituren erfolgt nach DIN EN 1090-2 :2008-12, 8.5.3, mit folgenden Modifizierungen :

Tabelle NA. A.1.Vorspannkräfte und Anziehmomente für Drehimpuls- und modifiziertes Drehmoment-Vorspannverfahren für Garnituren der Festigkeitsklasse 8.8 nach DIN EN ISO 4014, DIN EN ISO 4017, DIN EN ISO 4032 und DIN 34820 – k-Klasse K1 nach DIN EN 14399-1

Der erste Anziehschritt kann beliebig gewählt werden. Soll auf die Regelvorspannkraft F p,C* nach Spalte 2 von Tabelle NA.A.1 bzw. Tabelle NA.A.2 vorgespannt werden, so muss im zweiten Anziehschritt das in Spalte 4 von Tabelle NA.A.1 bzw. Tabelle NA.A.2 angegebene Anziehmoment M Aaufgebracht werden. Bei kleinerer planmäßiger Vorspannkraft als der Regelvorspannkraft F p,C* ist das Anziehmoment proportional zu reduzieren.
