Ramón Guerrero Pérez - Electrotecnia. ENAE0108

Aplicación práctica

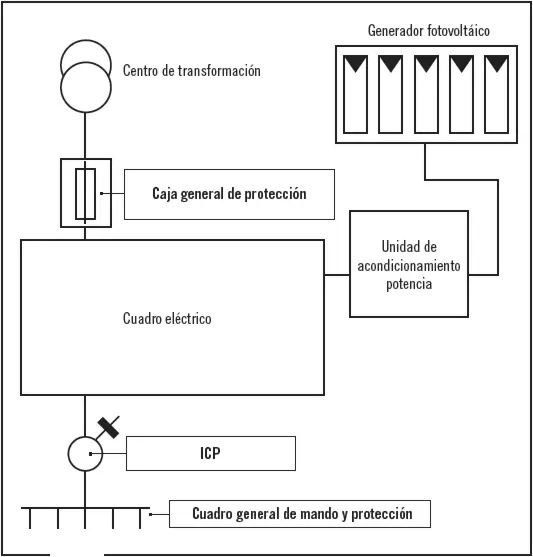

El siguiente esquema unifilar representa, de forma muy resumida, una central fotovoltaica conectada a una red de baja tensión. Identifique los elementos señalados:

SOLUCIÓN

La electricidad que se consume llega a su destino a través de sistemas denominados redes eléctricas,las cuales pueden clasificarse atendiendo a numerosos criterios.

El conjunto de instalaciones necesarias para la producción, el transporte y el suministro de la energía eléctrica lo constituyen enormes y avanzados sistemas industriales denominados sistemas de energía eléctrica. Estos sistemas se pueden estructurar en niveles de generación, transporte y distribución cuya interconexión se realiza en subestaciones y centros de transformación.

El conjunto de aparatos utilizados para la conexión, protección y desconexión de los circuitos eléctricos (de baja tensión), se denomina aparamenta eléctrica; dentro de esta, los elementos de maniobra corte y protección son especialmente importantes.

Para representar las instalaciones eléctricas de baja tensión, como pueden ser las de las viviendas, se utilizan principalmente dos tipos de esquemas: los unifilares y los multifilares.

Ejercicios de repaso y autoevaluación

1. Complete la frase:

La energía eléctrica se distribuye a los consumidores a través de la denominadas _________________ de transporte y suelen abracar distancias superiores a los 300 km.

2. Es necesario elevar la energía eléctrica generada en una central para...

1 ... llegar más rápido a los consumidores.

2 ... reducir pérdidas por efecto Joule.

3 ... disminuir la sección de los conductores de las líneas de transmisión.

4 Las respuestas b y c son correctas.

3. Señale si las siguientes oraciones son verdaderas o falsas.

1 Protección contra sobrecargas Dispositivos de accionamiento lentos.VerdaderoFalso

2 Dispositivos de accionamiento rápidos Protección contra cortocircuitos.VerdaderoFalso

4. En una instalación en baja tensión, el dispositivo que origina la apertura del circuito cuando existe un desequilibrio de intensidades se denomina...

1 ... diferencial.

2 ... magnetotérmico.

3 ... fusible.

4 ... contactor.

5. Los esquemas eléctricos que muestran zonas aisladas del circuito general se denominan...

1 ... parciales.

2 ... unifilares.

3 ... multifilares.

4 ... funcionales.
