Ramón Guerrero Pérez - Electrotecnia. ENAE0108

El interruptor de control de potencia (ICP) es un dispositivo para controlar que la potencia realmente demandada por el consumidor no exceda de la controlada.

El fusible es un elemento de protección contra sobrecargas y cortocircuitos.

Contactor

Es un dispositivo de maniobra similar a un interruptor que solo tiene una posición estable. Sus contactos están cerrados cuando se encuentran sometidos a una tensión, abriéndose automáticamente en el caso de que esta tensión desaparezca. Actualmente, se suelen utilizar autómatas para el mando de los contactores.

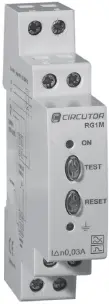

Relé diferencial

El relé diferencial es un bloque compacto que origina la apertura automática del circuito cuando se produce un desequilibrio por una derivación de corriente.

Los diferenciales se basan en la característica de los circuitos en los que la suma de las intensidades debe ser cero cuando no existen fugas. Cuando por algún motivo la suma de intensidades no es cero, en una bobina auxiliar aparece una tensión que, aplicada a una pequeña bobina, acciona un pivote que, a su vez, acciona el dispositivo mecánico que abre los contactos principales del circuito. Según sea el valor de la intensidad de desequilibrio que acciona el diferencial, así se definirá su sensibilidad.

Para representar las instalaciones eléctricas de baja tensión, como pueden ser las de las viviendas, se utilizan principalmente dos tipos de esquemas: los unifilares y los multifilares. A continuación, se explica en qué consisten y cómo se interpretan.

Esquemas unifilares y multifilares

Los esquemas unifilares son los más utilizados para representar instalaciones eléctricas (o parte de ellas), ya que son más simples y fáciles de realizar y pueden sintetizar más cantidad de datos que los multifilares (más detallados).

La diferencia fundamental entre el esquema unifilar y multifilar es que mientras que en el multifilar se representan todas las líneas, en el unifilar solo se hace un trazo, y tantos trazos transversales como líneas tenga el circuito. Por ejemplo, para representar el neutro y la fase de un circuito, el unifilar utiliza una línea, mientras que en el multifilar se representan las dos fases de forma separada.

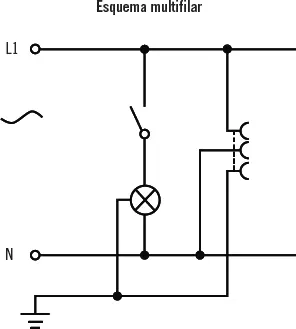

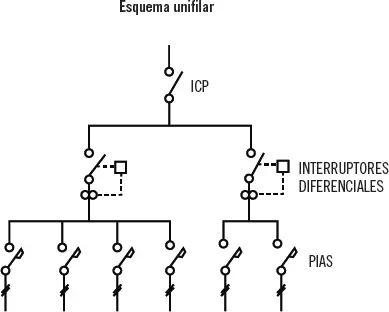

En los esquemas unifilares se pueden indicar todos los datos que se desee: sección, longitud, potencia o intensidad, medidas de la canalización o calibre de las protecciones. A continuación, se muestra un ejemplo de esquema multifilar y unifilar:

Recuerde

Los esquemas unifilares son los más utilizados para representar instalaciones eléctricas (o parte de ellas), pues son más simples y fáciles de realizar.

Tipos de esquemas según su finalidad

Los nombres que reciben los esquemas son muy variados. A continuación, se listan los más destacados:

1 Esquemas de conjunto: son esquemas descriptivos unifilares, en los que se da una visión puramente funcional del conjunto de una instalación.

2 Esquemas parciales: son aquellos que muestran, por partes, zonas del conjunto de la instalación.

3 Esquema elemental o funcional: generalmente representado en forma unifilar, da idea del funcionamiento del circuito o instalación, sin que sea preciso el que todas sus conexiones sean representadas.

4 Esquema de conexiones: en ellos se muestran todas las conexiones de una instalación. Su representación se hace de forma multifilar. Este esquema es uno de los más importantes.

5 Esquemas topográficos: en ellos se representa la conexión de los conductores a los armarios de automatismos, describiendo topográficamente la situación de sus mandos y elementos.

6 Esquemas equivalentes: son los destinados al cálculo y análisis de los circuitos.

Simbología en BT

A continuación, se muestra una tabla con la simbología (unifilar y multifilar, según la normativa) de los elementos más utilizados en esquemas eléctricos de BT.

Dispositivo	Imagen	Símbología Unifilar	Símbología Multifilar	Normativa
Interruptor				Empotrado en caja de mecanismo a una altura de 110 cm de pavimento y 15 cm del marco de la puerta (a excepción de cabeceros en dormitorios). A derecha o izquierda de este pero siempre en el mismo lado del mecanismo de pertura de la puerta. Se prestará especial interés en la correcta fijación de la caja de mecanismo, debiendo estar nivelada y enrasada, de forma que permita que la placa de los mecanismos queden perfectamente adosadas al paramento. Los mecanismos deberán interrumpir la fase.
Interruptor bipolar
Pulsador
Clavija macho				Se admiten como dispositivos de conexión en carga hasta 16 A.
Clavija hembra
Toma de corriente bipolar de 16 A con toma a tierra				Se instalarán a 20 cm del pavimento, excepto en cocinas y baños, en donde la distancia será de 110 cm.
Punto de luz o lámpara				La sección mínima prevista para la alimentación de puntos de luz será de 1,5 mm 2. Todos los puntos de luz deberán disponer de conductor de protección, el cual será de la misma sección que el conductor de fase.
Cuadro general de mando y protección			Se instalará lo más próximo a la puerta de entrada. Se fijará a una altura del suelo comprendida entre 1,4 y 2 m.
Caja general de protección				Se instalarán preferentemente sobre las fachadas exteriores de los edificios.
Fusible				Se instalarán en bases apropiadas diseñadas especialmente a este fin.
Interruptor de control de potencia (ICP)				Se instalará antes de los dispositivos de protección, en caja precintable. Altura entre 1,4 y 2 m.
Interruptor automático bipolar F+N (PIA) magnetotérmico				Los dispositivos generales e individuales de mando y protección, cuya posición de servicio será vertical, se instalarán en cuadros de distribución. Su poder de corte será suficiente para la intensidad de cortocircuito que pueda producirse en el punto de su instalación. Este poder de corte será como mínimo de 4,5 kA.
Interruptor automático bipolar (PIA) magnetotérmico			Los dispositivos generales e individuales de mando y protección, cuya posición de servicio será vertical, se instalarán en cuadros de distribución. Su poder de corte será suficiente para la intensidad de cortocircuito que pueda producirse en el punto de su instalación. Este poder de corte será como mínimo de 4,5 kA.
Interruptor automático tripolar (PIA) magnetotérmico
Interruptor automático tetrapolar (PIA) magnetotérmico

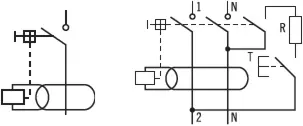

Interruptor diferencial bipolar			Se instalarán en cuadros de distribución. Cuando se prevean corrientes no senoidales se emplearán diferenciales del tipo A.

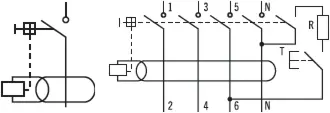

Interruptor diferencial tetrapolar

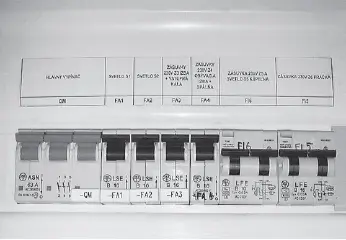

Cuadro de distribución eléctrica
