Peter Schmidt - Das Baustellenhandbuch Bauwerksabdichtung

Ablauf:

Überlappungen der Einlage

{Überlappungen}

Die Bahnen der Einlage müssen mit mind. 50 mm Überlappung verlegt werden.

Bei längeren Arbeitsunterbrechungen: Überlappungsbereich ist auf einer Breite von mind. 50 mm vorzubehandeln (z. B. Anschleifen, Anlösen nach Herstellerangaben).

Übergänge von FLK auf Bahnen

Übergänge von FLK auf Abdichtungsbahnen sind mit mind. 100 mm Überlappungsbreite auszuführen.

Hierbei ist auf Materialverträglichkeit zwischen FLK und verwendeter Bahn zu achten (Herstellerangaben).

Ausführung nach Herstellerangaben.

Ausführung der Abdichtung in Verbindung mit Gussasphalt

Für die Herstellung von Abdichtungen in Verbindung mit Gussasphalt gelten nachfolgende Regeln.

Variante A:

Variante B:

Als Gussasphalt ist Gussasphaltestrich der Härteklasse AS IC 40 zu verwenden.

Vorbereitung des Untergrunds:

Bei Variante B ist die Polymerbitumen-Schweißbahn im Schweißverfahren auf den Untergrund aufzubringen.

Der Gussasphalt kann direkt genutzt werden. Eine zusätzliche Nutzschicht (Belag) ist nicht erforderlich, wird aber auf frei bewitterten Flächen mit mechanischer Beanspruchung empfohlen (z. B. bei Dachterrassen).

An- und Abschlüsse:

An- und Abschlüsse sind zweilagig aus Bitumendachdichtungs- oder Schweißbahnen und einer oberen Lage aus Polymerbitumenbahnen auszuführen.

Schutz der Abdichtung

Der Schutz der Abdichtung erfolgt durch Schutzlagen bzw. Schutzschichten, um diese vor Beschädigungen zu schützen. Schutzlagen und Schutzschichten sind möglichst unverzüglich nach Herstellung der Abdichtung aufzubringen.

Nicht genutzte Dächer:

Bei nicht genutzten Dächern ist eine Schutzlage nur erforderlich, wenn die Abdichtung mechanisch beansprucht wird, z.B.:

Die Schutzlage braucht in diesem Fall nur in den betroffenen Bereichen verlegt zu werden.

Genutzte Dächer:

Bei genutzten Dächern ist grundsätzlich eine Schutzlage bzw. Schutzschicht anzuordnen. Die Schutzfunktion kann in diesem Fall auch von der Nutzschicht (z. B. vom Belag) übernommen werden, wenn diese dafür geeignet ist.

Dächer mit besonderer Nutzung:

Bei Dächern mit besonderer Nutzung, z. B. Dächer mit Solaranlagen oder anderen haustechnischen Anlagen, ist im Bereich der Auflager bzw. Auflageflächen eine Schutzlage einzubauen.

Ausführung der Nutzschicht

Bei Ausführung der Nutzschicht (z. B. Belag aus Platten) darf die darunterbefindliche Abdichtung nicht beschädigt werden.

Gegebenenfalls ist eine Trennlage/-schicht zwischen der Abdichtung und der Nutzschicht anzuordnen.

Bei Abdichtungen aus bahnenförmigen Stoffen muss die Nutzschicht von der Abdichtungsschicht getrennt werden.

Stoffe für die Nutzschicht nach Abschnitt „Stoffe für Nutzschichten“

Oberflächenschutz

{Oberflächenschutz}

Der Oberflächenschutz dient als Schutz der Abdichtung vor mechanischen und thermischen Einwirkungen, UV-Strahlung, Flugfeuer und Strahlungswärme sowie zur Vermeidung von Ablagerungen und Verkrustungen.

Je nach Ausbildung wird zwischen leichtem und schwerem Oberflächenschutz unterschieden.

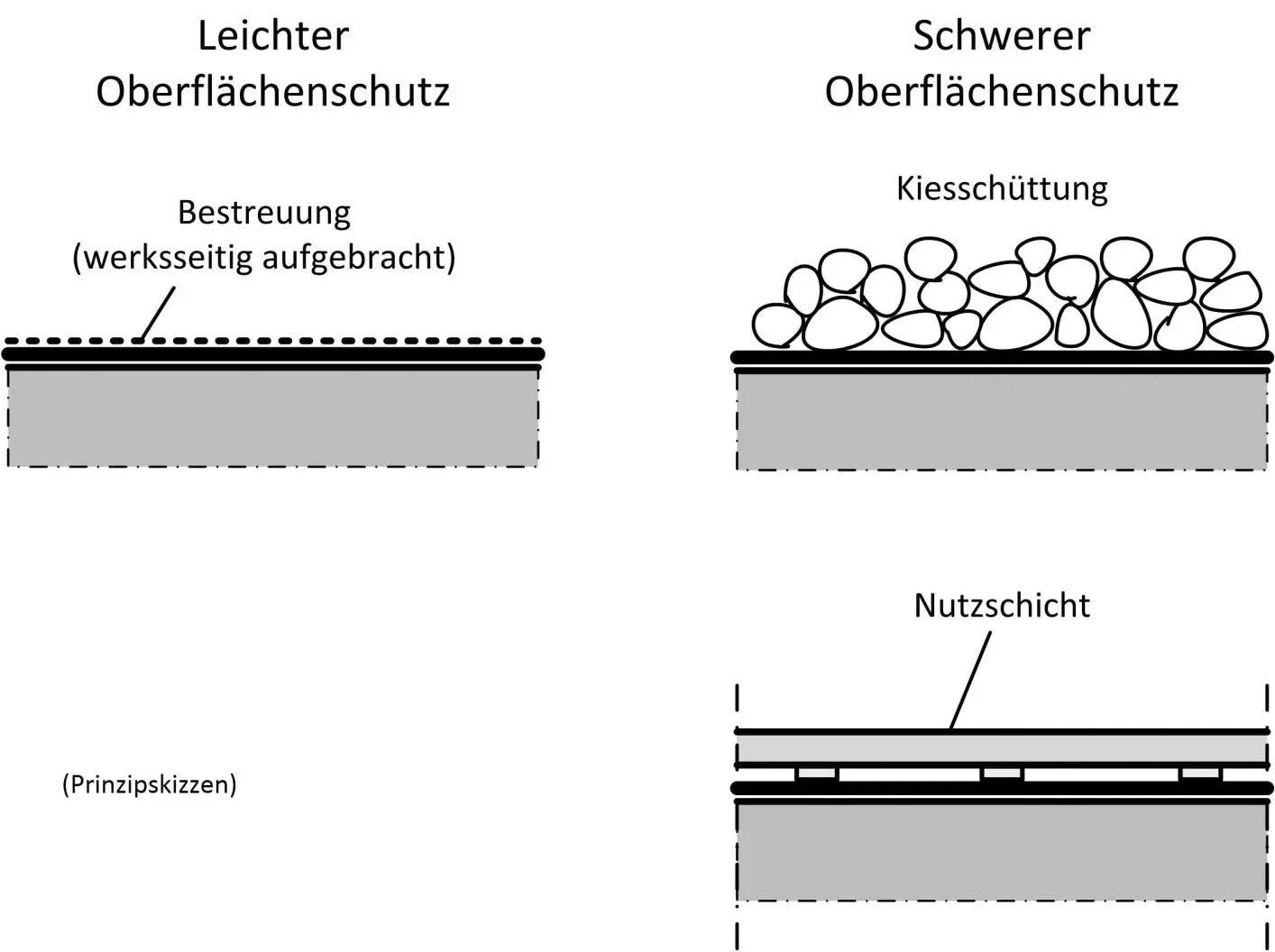

Bild 12: Leichter und schwerer Oberflächenschutz (Quelle: Prof. Dr.-Ing. Peter Schmidt)

Tab. 26: Oberflächenschutz

Vorteile eines schweren Oberflächenschutzes:

Ausführung eines schweren Oberflächenschutzes:

•	Kiesschicht aus Gesteinen der Korngruppe 16/32 mm; Dicke mind. 50 mm im Einbauzustand
•	Für Plattenbeläge sind Stoffe nach Abschnitt „Stoffe für den Oberflächenschutz nicht genutzter Dächer“ zu verwenden.
•	Bei einlagigen Abdichtungen (z. B. Kunststoff- und Elastomerbahnen, Abdichtungen aus flüssig zu verarbeitenden Stoffen) sollte eine Schutzlage auf der Abdichtung angeordnet werden.
•	Bei pneumatischer Förderung der Gesteinskörnung auf die Dachfläche ist bei einlagigen Abdichtungen eine Schutzlage zwingend erforderlich.
•	Bei geneigten Dachflächen sind in Abhängigkeit von der Dachgröße und -neigung Maßnahmen gegen Abrutschen des Oberflächenschutzes erforderlich, z. B. durch Einbau von Konstruktionen, die das Abrutschen feldweise verhindern (z. B. auf der Abdichtung verlegte Rasengittersteine).
•	Bei größeren Neigungen (ca. 10°) kann ein schwerer Oberflächenschutz nicht mehr ausgeführt werden.

Dachbegrünung:
