Erik Bartmann - Mit Arduino die elektronische Welt entdecken

Tabelle 1: Bauteilliste
Bauteil	Bild
LED rot (oder auch grün) 7x
Widerstand 330Ω 7x

Der Schaltplan gleicht dem der Abfrage eines Tasters aus dem vorherigen Bastelprojekt 2:

Abb. 2:Die Ansteuerung der sieben LEDs für das Lauflicht

Auch der Schaltungsaufbau ähnelt dem aus dem vorherigen Bastelprojekt und das Arduino Discoveryboard mit seinen zehn LEDs im Block leistet auch hier wieder sehr gute Dienste. Es werden hierbei nur sieben der LEDs angesteuert.

Abb. 3:Der Schaltungsaufbau für das Lauflicht mit sieben LEDs

Der Sketch für das Lauflicht sieht wie folgt aus:

int ledPin[] = {7, 8, 9, 10, 11, 12, 13}; // LED-Array mit Pin-Werten int wartezeit = 200; // Pause zwischen den Wechseln in ms void setup() { for(int i = 0; i < 7; i++) pinMode(ledPin[i], OUTPUT); // Alle Pins des Arrays als Ausgang } void loop() { for(int i = 0; i < 7; i++) { digitalWrite(ledPin[i], HIGH); // Array-Element auf HIGH-Pegel delay(wartezeit); // Eine Pause zwischen den Wechseln digitalWrite(ledPin[i], LOW); // Array-Element auf LOW-Pegel } }

Schauen wir uns die Erklärungen zu diesem Sketch an, denn wir haben es mit einigen programmtechnischen Neuerungen zu tun.

Im Lauflicht-Sketch begegnest du zum ersten Mal einem Array‌ und einer Schleife‌. Die Schleife wird benötigt, um komfortabel die einzelnen Array-Elemente über die darin enthaltenen Pin-Nummern anzusprechen. Es werden so zum einen alle Pins als Ausgänge programmiert und zum anderen die digitalen Ausgänge ausgelesen. Ich hatte erwähnt, dass jedes einzelne Element über einen Index angesprochen wird, und da die Schleife, die wir hier nutzen, einen bestimmten Wertebereich verwendet, ist dieses Konstrukt für unsere Aufgabe geeignet. Beginnen sollten wir mit der Array-Variablen. Die Deklaration ähnelt der bei einer ganz normalen Variablen, wobei aber zusätzlich das eckige Klammerpaar hinter dem Namen erforderlich ist.

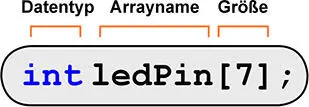

Abb. 4:Die Array-Deklaration

Der Datentyp legt fest, welchen Typ die einzelnen Array-Elemente haben sollen.

Der Array-Name ist ein eindeutiger Name für den Zugriff auf die Variable.

Das Kennzeichen für das Array sind die eckigen Klammern mit der Größenangabe, wie viele Elemente das Array aufnehmen soll.

Du kannst dir ein Array wie einen Schrank mit mehreren Schubladen vorstellen. Jede einzelne Schublade trägt ein Schildchen mit einer fortlaufenden Nummer auf der Außenseite. Wenn ich dir die Anweisung gebe, doch bitte die Schublade mit der Nummer 3 zu öffnen, um zu sehen, was drin ist, dann ist das eine eindeutige Anweisung, oder? Ähnlich verhält es sich bei einem Array.

Bei dem hier gezeigten Array wurden nach der Deklaration alle Elemente implizit mit dem Wert 0 initialisiert. Die Initialisierung kann jedoch explizit auf zwei unterschiedliche Weisen erfolgen. Wir haben den komfortablen Weg gewählt und die Werte, mit denen das Array versehen werden soll, in geschweiften Klammern hinter der Deklaration, durch Komma separiert, aufgelistet.

int ledPin[] = {7, 8, 9, 10, 11, 12, 13};

Nach dieser Befehlszeile sieht der Array-Inhalt wie folgt aus:

Bei der Deklaration des Arrays ist das eckige Klammernpaar leer. Dort sollte doch die Größe des Arrays angegeben sein. Warum ist das so? In diesem Fall erkennt der Compiler anhand der mitgelieferten Informationen bei der Initialisierung, die ja in derselben Zeile erfolgt, um wie viele Elemente es sich handelt. Aus diesem Grund kannst du sie weglassen. Die etwas aufwendigere Art der Initialisierung besteht darin, die einzelnen Werte jedem Array-Element explizit zuzuweisen:

int ledPin[7]; // Deklaration des Arrays mit 7 Elementen void setup() { ledPin[0] = 7; ledPin[1] = 8; ledPin[2] = 9; ledPin[3] = 10; ledPin[4] = 11; ledPin[5] = 12; ledPin[6] = 13; // ... }

Was ist beim Index zu beachten?

Das erste Array-Element hat immer den Index mit der Nummer 0. Deklarierst du etwa ein Array mit zehn Elementen, dann ist der höchste zulässige Index der mit der Nummer 9, also immer eins weniger als die Anzahl der Elemente. Hältst du dich nicht daran, dann provozierst du möglicherweise einen Laufzeitfehler, denn der Compiler, der hinter der Entwicklungsumgebung steckt, bemerkt das weder zur Entwicklungszeit noch später zur Laufzeit, und deshalb solltest du doppelte Sorgfalt walten lassen.

Kommen wir jetzt zur Schleife und schauen uns die Syntax ein wenig genauer an.

Abb. 5:Die for-Schleife

Die Schleife‌ wird mit dem Schlüsselwort for eingeleitet und wird deswegen auch for -Schleife‌ genannt. Ihr werden, in runde Klammern eingeschlossen, bestimmte Informationen geliefert, die Auskunft über folgende Eckpunkte geben:

Mit welchem Wert soll die Schleife‌ beim Zählen beginnen (Initialisierung)?

Wie weit soll gezählt werden (Bedingung oder Test)?

Um welchen Betrag soll der ursprüngliche Wert verändert werden (Update)?

Diese drei Informationseinheiten legen das Verhalten der for -Schleife fest und bestimmen ihr Verhalten beim Aufruf.

Wann kommt eine for-Schleife zum Einsatz?

Eine for -Schleife kommt meistens dann zum Einsatz, wenn von vornherein bekannt ist, wie oft bestimmte Anweisungen ausgeführt werden sollen. Diese Eckdaten werden im sogenannten Schleifenkopf, der von runden Klammern umschlossen ist, definiert.

Aber werden wir etwas konkreter. Die folgende Codezeile deklariert und initialisiert eine Variable i vom Datentyp int mit dem Wert 0 :

for(int i = 0; i < 7; i++)

Die Angabe des Datentyps innerhalb der Schleife besagt, dass es sich um eine lokale Variable‌ handelt, die nur so lange existiert, wie die for -Schleife iteriert, also ihren Durchlauf hat. Beim Verlassen der Schleife wird die Variable i aus dem Speicher entfernt. Die genaue Bezeichnung für eine Variable innerhalb einer Schleife‌ lautet Laufvariable‌ . Sie durchläuft so lange einen Bereich, wie die Bedingung ( i < 7 ) erfüllt ist, die hier mit Test bezeichnet wurde. Anschließend erfolgt ein Update der Variablen durch den Update-Ausdruck. Der Ausdruck i++ erhöht die Variable i um den Wert 1 .
