Abb. 1.11:6-Walzenmühle mit doppelter Zwischensiebung, Bauart 1 [1.13]

Eine zweite Bauart verzichtet auf die Zwischensichtung nach der ersten Mahlpassage und setzt auf das Prinzip „Vermahlen-Vermahlen-Sichten-Vermahlen“ mit dem Ziel einer schonenden Spelzenabtrennung ( Abb. 1.12).

Abb. 1.12:6-Walzenmühle, Bauart 2, Darstellung der unteren zwei Mahlpassagen mit Sieben [1.14]

Durch die rechtzeitige Entfernung des Feingutanteils (Feingrieße, Mehl) wird eine verstärkte Leistungsaufnahme durch Reibung und ein zusätzlicher Walzenverschleiß bei den heutigen Bauarten eingeschränkt.

Parameter wie Anzahl der Walzenpaare, Abstand der Walzenpaare zueinander, Drehzahl oder Drehzahldifferenz der Walzenpaare, Gestaltung der Walzenoberfläche, Stellung der Riffel, Anzahl und Anordnung der Siebe sowie Siebbespannung beeinflussen die Schrotzusammensetzung. Bei gleicher Umfangsgeschwindigkeit der Walzen erfährt das Mahlgut eine reine Druckbeanspruchung. Bei unterschiedlichen Umfangsgeschwindigkeiten der Walzen kommt es zusätzlich zu einer Schubbeanspruchung. Man spricht von Friktion. Die Walzendrehzahlen betragen 160–180 U/min für 2-Walzenmühlen und 200–550 U/min bei 6-Walzenmühlen. Hohe Drehzahlen führen zu einer zusätzlichen Schlagbeanspruchung. Sehr hartes Gut wird zwischen Glattwalzen und ohne Friktion zerkleinert. Bei der Weichzerkleinerung, z. B. von Getreide, werden geriffelte Walzen bevorzugt, da diese einen geringeren Verschleiß aufweisen. Die Walzenriffelung begünstigt den Korneinzug und öffnet das Malzkorn durch Einschneiden. Für einen vollständigen Einzug des Aufgabeguts müssen Walzendurchmesser und Spaltbreite auf die maximale Korngröße x maxabgestimmt sein ( Abb. 1.13).

Abb. 1.13:Abbaugrad bei Walzenmühlen (max. Partikelgröße x max/Spaltweite s [1.4]

Der Kraftbedarf der 6-Walzenmühle wird mit 1.4–2.5 kWh/t angegeben [1.15]

Aus einer weiteren Entwicklung des Mühlensystems für Brauereien ist die Keilscheibenmühle entstanden, eine Lösung mit der Zielstellung, moderne technologische Anforderungen mit Blick auf nachgelagerte Maisch- und Läuterarbeit zu erfüllen. Das kompakte und vereinfachte System ermöglicht eine Entkopplung von der Rohstoffbeschaffenheit und der Art des Läutersystems [1.16]. Die Läuter- und Würzequalität ist trotz abweichender Schrotzusammensetzung von einschlägigen Normwerten zu oben beschriebenen Schrotsystemen äquivalent.

Abb. 1.14:Keilscheiben aus Edelstahl [1.17]

Abb. 1.15:Prinzip Keilscheibenmühle, T-Rex by Ziemann® [1.17]

Statt herkömmlicher Walzen besteht das Mahlwerk aus mehreren Keilscheiben in harter Edelstahllegierung mit radialer Riffelung (kompakte Mahlfläche) ( Abb.1.14). Diese befinden sich auf zwei gegenüberliegenden Wellen. Die Beanspruchung erfolgt durch Scher-, Druck- und Schneidkräfte. Durch die besondere Geometrie der Mahlwerkzeuge ergibt sich selbst bei kompakten Wellenabmessungen ein sehr günstiger Einzugswinkel, welcher es ermöglicht, in nur einer Passage die gesamte, notwendige Zerkleinerungsenergie einzubringen, um die Spelze ausreichend auszumahlen. Durch den Wegfall weiterer Passagen kann so der feindisperse Anteil (Pudermehl) im Mahlgut reduziert werden, was sich positiv auf die Läutereigenschaften auswirkt. Die elektrische Leistungsaufnahme (70 % im Vergleich zur 6-Walzenmühle) und Lärmentwicklung fallen bei niedriger Erwärmung des Mahlguts geringer aus. Die Mühle, welche mit einer Weichkonditionierung ausgestattet sein kann, erzeugt Schrot für Läuterbottich- und Siebscheibenfiltersysteme. Die Zerkleinerung von Rohgerste erfordert je nach Anforderung zwei Mahlgänge, darstellbar in zwei Durchläufen oder in Verwendung von zwei übereinander gesetzten Modulen.

Meist geht der Trockenschrotung eine Konditionierung des Malzes durch Dampf (0,5 barÜ) oder bevorzugt durch Wasser (T < 40 °C) voraus. Die geringfügige Befeuchtung (im Malz max. 1,5 %, in den Spelzen ≥ 3 %) führt zu einer höheren Elastizität der Spelzen, einem höheren Spelzenvolumen und einer besseren Durchlässigkeit der Treberschicht im Läuterbottich. Der Trend geht inzwischen zu einer höheren Befeuchtung der Spelzen auf ≥ 6 %.

Mit den beschriebenen Mühlen wird das Schrot für den Betrieb von Läuterbottich, klassischen Maischefilter (6–8 cm) und Siebscheibenfilter hergestellt. Sollen die elastischen Spelzen eine weiter gehende Zerkleinerung erfahren, müssen beispielsweise Prallmühlen zum Einsatz kommen.

Die Prallmühlen dienen der Feinzerkleinerung. Der Energieeintrag erfolgt entweder durch einen schnell laufenden Rotor oder durch Gas- bzw. Dampfstrahlen. Demzufolge wird zwischen Rotorprallmühlen (Hammer-, Stift-, Pralltellermühlen) und Strahlprallmühlen unterschieden. In Ersteren werden Partikel-Werkzeug-Stöße, in Letzteren Partikel-Partikel-Stöße erzeugt.

Das Mahlergebnis von Prallzerkleinerungsmaschinen kann durch Umfangsgeschwindigkeit, Mahlspalte zwischen Rotor und Stator, Form, Größe und Anzahl der Zerkleinerungswerkzeuge, Mahlgutkonzentration im Mahlraum, Temperatur und Feuchtigkeit des Trägergases, Verweilzeit und Lochweite der Siebeinrichtung gesteuert werden. Da die Partikeln, je kleiner sie sind, eine umso höhere Festigkeit besitzen, müssen die Umfangsgeschwindigkeiten der Rotoren entsprechend größer sein, je feiner das Produkt vermahlen werden soll. [1.4, 1.18]. Der Einsatz zur Hartzerkleinerung ist aufgrund der starken Verschleißwirkung nachteilig.

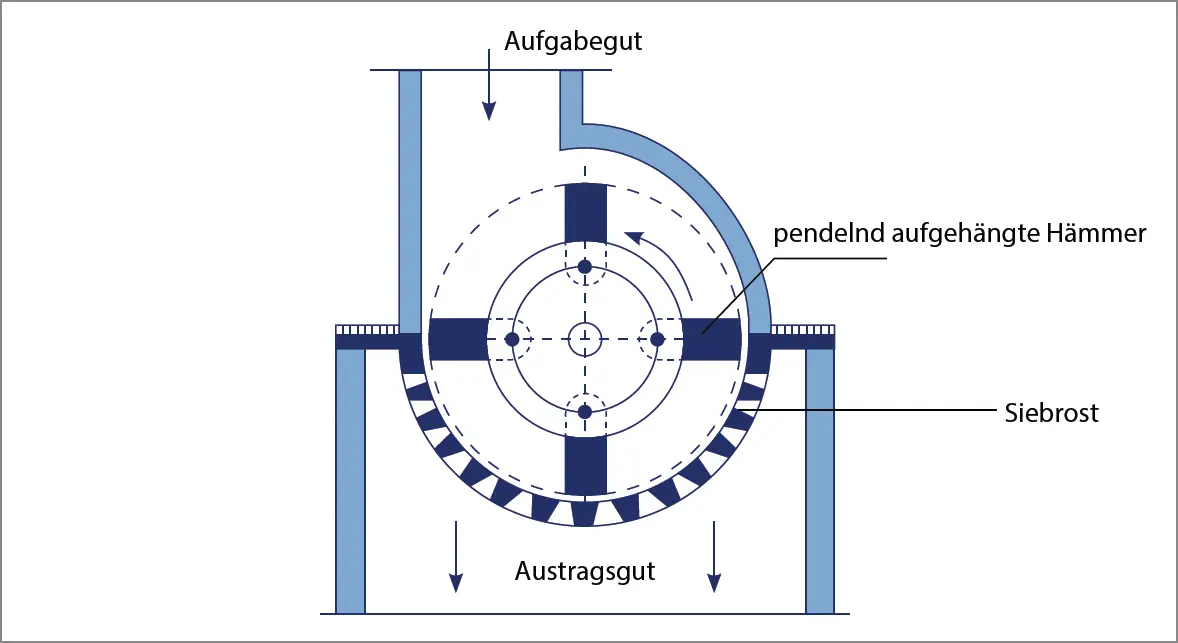

Hammermühlen weisen im Prozessraum schnell umlaufende Rotoren auf. Ein Schlägerwerk zerkleinert das Malz zu Pulverschrot (> 70 % < 150 μm). An den Rotoren befinden sich gelenkig angeordnete hammerförmige Schläger (Flachstähle), die im Betriebszustand infolge der entstehenden Zentrifugalkräfte eine radiale Schlagstellung einnehmen ( Abb. 1.16).

Abb. 1.16:Hammermühle [1.4]

Das Aufgabegut wird hauptsächlich durch Prall und Schlag beansprucht. Die Umfangsgeschwindigkeiten betragen zwischen 20 und 70 m/s [1.4]. Infolgedessen unterliegen die Zerkleinerungswerkzeuge einem nicht zu vernachlässigenden Verschleiß. Der hohen Vermahlungstemperatur muss durch eine ausreichende Ventilation entgegengewirkt werden. In der unteren Hälfte des Mahlraums befindet sich ein Siebmantel (0,5–1 mm), wodurch eine Feinheitseinstellung (Klassierung) der Partikeln erfolgt. Die Einstellung einer Inertgasatmosphäre schützt vor Explosionen. Ein hoher Energieeintrag ist erforderlich. Als spezifischer Kraftbedarf werden 7 bis 12 kWh/t [1.5, 1.15]bei bis zu 20 t/h genannt. Der Trend zu größeren Sieblochungen (≥ 2 bis 3 mm) führt zu einem geringeren Energieverbrauch sowie einer Verschleißminderung der Siebe und Hämmer. Die vertikale Ausführung der Hammermühle hat zudem einen um 30 % geringeren Energieverbrauch und benötigt keine Aspiration ( Abb. 1.18) [1.19]. Außerdem ist die Beaufschlagung der Flachstähle (Flächenstoß) günstiger ( Abb. 1.17).
