9. Seleccione el cilindro con un clic. A continuación, haga clic con el botón derecho y seleccione Propiedades en el menú contextual. En la paleta emergente, en la opción Material , seleccione Concrete Cast-In…

Figura 1.23 La paleta de propiedades, en Civil 3D, también sirve para asignar propiedades.

10. Active el menú Visualizar . Localice un icono con forma de tetera y haga clic en el texto «Renderización a tamaño». En el desplegable, seleccione 1920 x 1080 px – Full HDTV . A continuación, haga clic en el icono de la tetera. Es posible que observe un aviso indicándole si desea instalar la biblioteca de materiales. Si es así, seleccione Instalar la biblioteca de imágenes medianas .

Figura 1.24 Muchas funciones auxiliares del programa solo se instalan si se van a emplear.

El resultado no es gran cosa, pero imagine que se trata de la pila de un puente, y que tuviera una zapata, los estribos, el tablero… ¡Ese es el camino! Como hemos observado, se puede renderizar una escena relativamente rápido en Civil 3D.

11. Cierre la ventana de render y vuelva al espacio de trabajo Civil 3D.

Nota

De la misma forma que ocurre en otros programas de Autodesk, que presentan distintos espacios de trabajo, es posible que alguna paleta de herramientas se quede activada cuando no debería. Si observa alguna paleta adicional activada (por ejemplo, TOOL PALETTES ), ciérrela a través de su aspa. También puede que la barra de comandos ocupe ahora una posición más amplia. No es problema, aunque puede intentar reubicarla desplazándola y readaptando sus contornos.

12. Desactive la paleta Espacio de herramientas . Haga clic en el icono de menú del visor [-] y acceda al menú Lista de configuración de ventanas gráficas > Cuatro igual . Ahora verá cuatro ventanas idénticas. Cada una de ellas contendrá su propio menú. Utilice sus conocimientos e intuición para lograr una vista similar a la figura 1.25.

Figura 1.25 El modo Rayos X , abajo derecha, es un estilo visual habitual en tiempo de modelado.

13. Finalice el ejercicio guardando el fichero como E3_Cilindro_3d.dwg . En este sencillo ejercicio, hemos aprendido más conceptos sobre el funcionamiento estético del programa. También hemos comprobado que Civil 3D incluye las funcionalidades de AutoCAD, así como una buena aproximación de las funcionalidades de 3ds Max. Incluso podemos exportar los objetos directamente a ficheros 3ds .

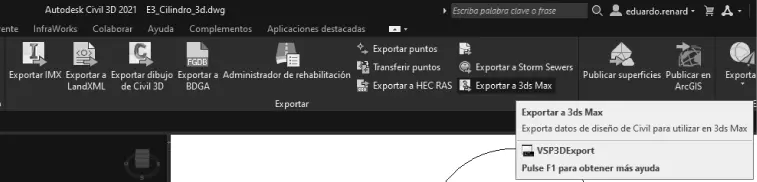

Figura 1.26 La interoperabilidad de Civil 3D es bastante buena con otros productos Autodesk.

Cerramos este capítulo teniendo una primera aproximación del programa. El resto de los capítulos los dedicaremos a tareas principales de generación de elementos de diseño; importación de puntos topográficos; generación de modelos TIN, y creación de alineaciones, longitudinales, rasantes, secciones, transversales y cubicaciones.
