Tabelle 17. Bemessungswerte für Mauerwerk aus THERMOPOR TV 8+ Planhochlochziegeln nach Z-17.21-1227

Bild 17. THERMOPOR TV 8+ Planhochlochziegel, Lochbild-Beispiel (Z-17.21-1227)

Z-17.23-1218 (abZ/aBG)

Mauerwerk aus Leichtbeton Mauersteinen Hbl-P mit integrierter Wärmedämmung (bezeichnet als Bisoplan Plus Hbl-P N+F) im Dünnbettverfahren

Antragsteller:

Bisotherm GmbH

Eisenbahnstraße 12

56128 Mülheim-Kärlich

Bescheid – Geltungsdauer:

12. Oktober 2020 – 12. Oktober 2025

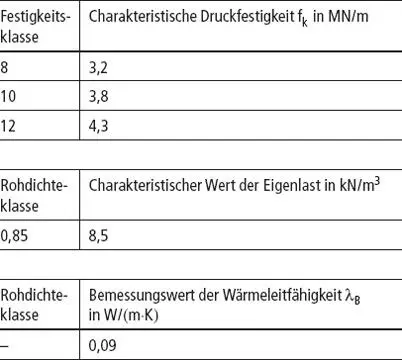

Tabelle 18. Bemessungswerte für Mauerwerk aus Leichtbeton Bisoplan Plus Hbl-P N+F nach Z-17.23-1218

Bild 18. Bisoplan Plus Hbl-P N+F, Lochbild-Beispiel (Z-17.23-1218)

Gegenstand der abZ ist die Herstellung von Plan- Hohlblöcken aus Leichtbeton mit integrierter Wärmedämmung (bezeichnet als Plus Hbl-P N+F). Die Planhochlochziegel haben eine Länge von 247 mm, eine Breite von 365 oder 425 mm und eine Höhe von 249 mm und sind in Druckfestigkeitsklassen und Rohdichteklassen nach Tabelle 18eingestuft. Die Kammern der Plan-Hohlblöcke sind werkseitig mit vorkonfektionierten Dämmstoff-Formteilen aus Mineralfaserdämmstoff mit den in der Leistungserklärung nach DIN EN 13162 [18] erklärten Leistungen versehen.

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk im Dünnbettverfahren aus den Plan-Hohlblöcken Plus Hbl-P N+F (Lochbild gemäß Bild 18) und mit Dünnbettmörtel „Bisotherm-Wärmedämmender Dünnbett-Mörtel“ oder „Bisoplan Dünnbettmörtel S“ mit den in der Leistungserklärung nach DIN EN 998-2 [8] erklärten Leistungen. Das Mauerwerk darf als unbewehrtes Mauerwerk im Dünnbettverfahren nach DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6] und DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] und nur unter den Anwendungsbedingungen der vereinfachten Berechnungsmethode gemäß DIN EN 1996-3 [10], Abschnitt 4.2.1 in Verbindung mit DIN EN 1996-3/NA [11], NCl zu 4.2.1 ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk nach DIN EN 1996-1-1 [5] ausgeführt werden.

In dieser Kategorie gab es keine neue Zulassung/Bauartgenehmigung.

Z-17.1-1182 (abZ/aBG)

Vorgefertigte Mauertafeln aus Mauerwerk im Klebeverfahren (bezeichnet als „Redbloc Systemwand Typ S9 MV“)

Antragsteller:

Redblocsystems GmbH

Eferdingerstraße 175

4600 Wels

Österreich

Bescheid – Geltungsdauer:

20. Oktober 2020 – 6. April 2023

Gegenstand der abZ ist die Herstellung vorwiegend geschosshoher und vorwiegend raumgroßer vorgefertigter Mauertafeln aus einem Klebeverfahren unter Verwendung des Zweikomponenten-Polyurethan- Klebstoffs ISAPUR 2607/Härter 414 gemäß dem Bescheid Z-17.3-1217 (bezeichnet als Redbloc Systemwand Typ S9 MV). Die Mauertafeln haben eine Länge von 1250 bis 6000 mm, eine Breite von 365, 425 oder 490 mm und eine Höhe bis 3500 mm. Die Mauertafeln werden aus Planhochlochziegeln mit integrierter Wärmedämmung (bezeichnet als POROTON S9 MV) gemäß dem Bescheid Z-17.1-1181 mit der Druckfestigkeitsklasse und der Rohdichteklasse gemäß Tabelle 19hergestellt.

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus vorgefertigten Mauertafeln Redbloc Systemwand Typ S9 MV. Das Mauerwerk darf als unbewehrtes Mauerwerk im Dünnbettverfahren nach DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6] und DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] und nur unter den Anwendungsbedingungen der vereinfachten Berechnungsmethode gemäß DIN EN 1996-3 [10], Abschnitt 4.2.1 in Verbindung mit DIN EN 1996-3/NA [11], NCl zu 4.2.1 ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk, als erddruckbelastetes Mauerwerk und nichttragende Außenschale von zweischaligem Mauerwerk nach DIN EN 1996-1-1 [5] ausgeführt werden. Außerdem darf das Mauerwerk nur in Erdbebengebieten der Zonen 0 und 1 nach DIN 4149 [20] ausgeführt werden. Das Transportsystem ist in Bild 19dargestellt.

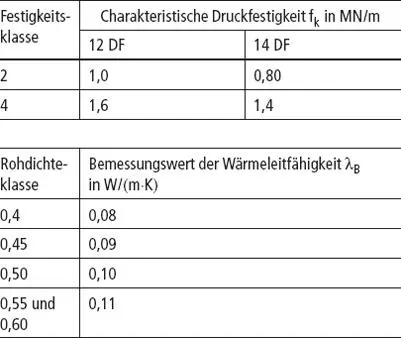

Tabelle 19. Bemessungswerte für Mauerwerk aus Leichtbeton Bisoplan Plus Hbl-P N+F nach Z-17.23-1218

Z-17.3-1217 (aBG)

2-Komponentenklebstoff „ISAPUR 2607/Härter 414“ für vorgefertigtes Mauerwerk im Klebeverfahren

Antragsteller:

Redblocsystems GmbH

Eferdingerstraße 175

4600 Wels

Österreich

Bescheid – Geltungsdauer:

9. Oktober 2020 – 9. Oktober 2023

Gegenstand der aBG ist die Herstellung des 2-Komponentenklebstoff „ISAPUR 2607/Härter 414“ zum Verkleben von Mauerziegeln. Der Klebstoff darf zur werksmäßigen Herstellung von vorgefertigtem Mauerwerk (Mauertafeln) im Klebeverfahren verwendet werden, sofern in den aBG für Mauerwerk im Klebverfahren entsprechende Bestimmungen hinsichtlich Planung, Bemessung und Ausführung enthalten sind. Der Klebstoff wird dabei in einer festgelegten Auftragsmenge vollflächig aufgetragen. Die Verarbeitung erfolgt entsprechend dem beim DIBt hinterlegten Verfahren.

Bild 19. Transport der vorgefertigten Mauertafeln mittels Tragbolzen und Transportanker

Z-17.4-1224 (abZ/aBG)

Mauertafeln, hergestellt aus Mauerwerk aus Leichtbetonund Beton-Planblöcken und -Planelementen

Antragsteller:

Bundesverband Leichtbeton e. V.

Sandkauler Weg 1

56564 Neuwied

Bescheid – Geltungsdauer:

3. Februar 2021 – 3. Februar 2026

Gegenstand der abZ ist die Herstellung vorwiegend geschosshoher und vorwiegend raumgroßer vorgefertigter Mauertafeln aus Leichtbeton- und Beton-Planblöcken und -Planelementen und den jeweiligen Dünnbettmörteln. Die Mauertafeln haben eine Länge von 1250 bis 5000 mm mit einer Breite von 115 mm, eine Länge von 1250 bis 6000 mm mit einer Breite von 150 bis 240 mm, eine Länge von 1250 bis 7000 mm mit einer Breite von 300 bis 490 mm, eine Länge von 1250 bis 6250 mm mit einer Breite von 115 mm oder eine Länge von 1250 bis 6250 mm mit einer Breite von 150 bis 240 mm.

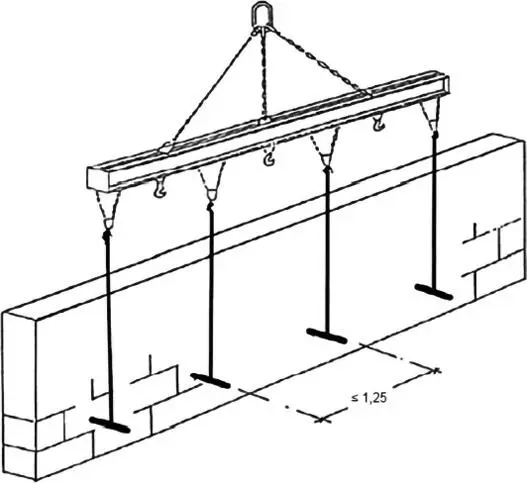

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus vorgefertigten Mauertafeln. Das Mauerwerk darf als unbewehrtes Mauerwerk im Dünnbettverfahren nach DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6], DIN EN 1996-1-1/NA/A1 [21] und DIN EN 1996-1-1/NA/A2 [22] sowie DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk ausgeführt werden. Der Transport und die Montage der vorgefertigten Mauertafeln erfolgt mit Hebebändern nach DIN 1053-4 [23] Abschnitt 9.2.2.4 (s. Bild 20) und die Mauertafeln dürfen nur stehend gelagert und transportiert werden.
