Detleff Schermer - Mauerwerk-Kalender 2022

Z-17.1-713 (aBG)

Wandbauart mit 175 mm und 200 mm breiten Schalungssteinen aus Beton (bezeichnet als Hohenloher Schalungssteine)

Antragsteller:

STARK Betonwerk GmbG Co. KG

Übrigshäuser Straße 13

74547 Untermünkheim-Kupfer

Bescheid – Geltungsdauer:

1. September 2020 – 1. September 2025

Gegenstand der aBG ist die Bemessung und Ausführung von Wandbauarten aus Schalungssteinen aus Beton – Betonsteine der Kategorie I (bezeichnet als Hohenloher Schalungssteine) und aus Beton (Füllbeton) mit einer Mindest-Druckfestigkeitsklasse C12/15. Die Wände werden hergestellt mit einer Dicke von 175 mm oder 200 mm, aus trocken im Verband versetzten Schalungssteinen und Füllbeton, der in die senkrecht und waagerecht durchgehenden Kammern der Schalungssteine eingebracht wird. Die Betonsteine haben eine Länge von 498 mm, eine Breite von 175 oder 200 mm und eine Höhe von 249 mm, wobei Pfeiler eine Mindestbreite von 498 mm aufweisen müssen (s. Bild 21). Das Mauerwerk darf nur als unbewehrtes Mauerwerk gemäß DIN EN 1996-3 [10], Abschnitte 4.2.1.1 und 4.2.1.2 in Verbindung mit DIN EN 1996-3/NA [11], NCI zu 4.2.1.1 und 4.2.1.2, bestimmten Voraussetzungen für die Anwendung des vereinfachten Verfahrens bzw. der vereinfachten Berechnungsmethoden für den Nachweis der Standsicherheit verwendet werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk verwendet werden.

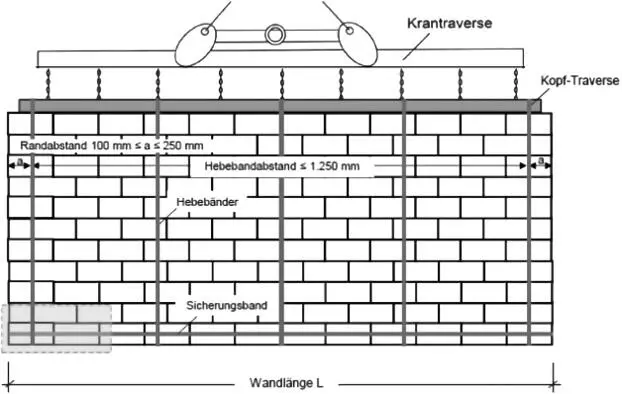

Bild 20. Transport der vorgefertigten Mauertafeln mittels Hebebändern

Bild 21. Hohenloher Schalungssteine, Beispiel Form und Ausbildung (Z-17.1-713)

Z-17.1-1143 (abZ/aBG)

PSU-Schalen als Schalungssteine für die Herstellung von Ringankern oder Ringbalken in Mauerwerk aus Porenbeton-Plansteinen oder -Planelementen

Antragsteller:

FNZ Baustoffhandel Steffen Moosbauer

Bahnhofstraße 13

04509 Krostitz

Bescheid – Geltungsdauer:

6. November 2020 – 6. November 2025

Gegenstand der abZ sind die U-Schalen aus Porenbeton-Platten der Kategorie I (bezeichnet als PSU-Schalen) durch werkseitige Verklebung der Porenbeton-Platten mit dem Polyurethan-Klebstoff (bezeichnet als illbruck PU 700 Steinkleber) gemäß dem Bescheid Z-17.1080. Die PSU-Schalen haben eine Länge von 599 oder 624 mm, eine Breite von 175 bis 480 mm und eine Höhe von 249 mm (s. Bild 22). Die PSU-Schalen werden als Schalungssteine für Ringanker oder Ringbalken in der obersten Schicht des Mauerwerks verwendet. Es darf eine 5 cm dicke Mineralwoll-Dämmplatte angeordnet werden, die ebenfalls mittels des Polyurethan-Klebstoffs „illbruck PU 700 Steinkleber“ an der Innenseite der PSU-Schale befestigt wird.

Bild 22. PSU-Schalen als Schalungssteine, Beispielform (ohne Wärmedämmung) (Z-17.1-1143)

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus Porenbeton unter Verwendung der PSU-Schalen zu Herstellung von Ringankern bzw. Ringbalken. Die PSU-Schalen sind entsprechend ihrer Breite mit einer Dicke von 175 bis 480 mm einzubauen. Das Mauerwerk darf nach DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6], DIN EN 1996-1-1/NA/A1 [21] und DIN EN 1996-1-1/NA/A2 [22] sowie DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] aus Porenbeton-Plansteinen oder -Planelementen ausgeführt werden.

In dieser Kategorie gab es keine neue Zulassung/Bauartgenehmigung.

Z-17.21-1222 (abZ/aBG)

P U-Klebstoff „illbruck PU 700 Steinkleber“ zur Verklebung von Porenbeton-Plansteinen

Antragsteller:

Tremco CPG Netherlands B. V.

Vlietskade 1032

4241 WC Arkel

Niederlande

Bescheid – Geltungsdauer:

5. März 2021 – 5. März 2026

Gegenstand der abZ ist die Herstellung eines Klebstoffs auf Basis von Polyurethan zum Verkleben von Porenbeton-Plansteinen (bezeichnet als illbruck PU700 Steinkleber). Es dürfen Porenbeton-Plansteinen mit einer Länge von 249 bis 624 mm, einer Breite von 115 bis 500 mm und einer Höhe von 199 oder 249 mm und den Rohdichteklassen mit einer Eigenlast, nach Tabelle 20eingestuft, verwendet werden.

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk im Klebeverfahren aus den Porenbeton-Plansteinen (Porenbetonsteine der Kategorie I, Vollsteine) und dem Klebstoff illbruck PU700 Steinkleber nach diesem Bescheid. Das Mauerwerk darf nicht für Wände oder Pfeiler ausgeführt werden, an die Anforderungen hinsichtlich ihrer Feuerwiderstandsfähigkeit gestellt werden, und die Gebäudehöhe über OK Gelände darf 10 m nicht überschreiten. Das Mauerwerk darf als unbewehrtes Mauerwerk im Klebeverfahren nur unter den Anwendungsbedingungen der vereinfachten Berechnungsmethode gemäß DIN EN 1996-3 [10], Abschnitt 4.2.1 in Verbindung mit DIN EN 1996-3/NA [11], NCl zu 4.2.1 sowie unter den in Abschnitt 3.2 vorgesehenen Anwendungsgrenzen bzw. Planungsgrundsätzen ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk nach DIN EN 1996-1-1 [5] und darf nur in Erdbebengebiete der Zonen 0 und 1 nach DIN 4149 [21] ausgeführt werden.

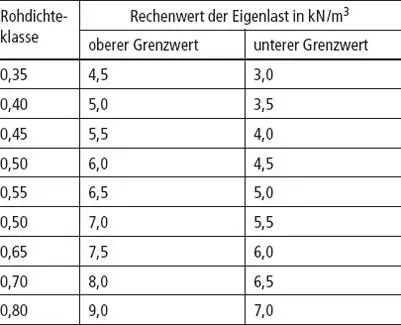

Tabelle 20. Bemessungswerte für Mauerwerk aus Leichtbeton Bisoplan Plus Hbl-P N+F nach Z-17.23-1218

Z-17.1-541 (abZ/aBG)

MURFOR-Bewehrungssystem aus nichtrostendem Stahl für Mauerwerksstürze in Verblendschalen

Antragsteller:

Bekaert GmbH

Siemensstraße 24

61267 Neu-Anspach

Bescheid – Geltungsdauer:

3. Oktober 2020 – 3. Oktober 2025

Gegenstand der abZ ist die Herstellung des MUR-FOR-Bewehrungssystems aus austenitischen, nichtrostenden Stahl, bestehend aus MURFOR-Bewehrungselementen und sogenannten Sturzhaken. Die MURFOR-Bewehrungselemente sind gitterförmig ausgebildet mit Längsdrähten aus geripptem Bewehrungsstahl und Diagonaldrähten aus glattem Bewehrungsstahl, welche untereinander durch elektrisches Widerstandspunktschweißen verbunden werden. Die Bewehrungselemente „MURFOR GER/S“ bestehen aus Längsdrähten ∅ 5 mm und Diagonaldrähten ∅ 3,75 mm, „MURFOR +S/4,56“ bestehen aus Längsdrähten ∅ 4,56 mm und Diagonaldrähten ∅ 3,75 mm und „MURFOR +S/3,65“ bestehen aus Längsdrähten ∅ 3,65 mm und Diagonaldrähten ∅ 3,0 mm. Das Bewehrungssystem wird bei der Herstellung von Mauerwerksstürzen verwendet und muss in Normalmörtel mit mindestens der Mörtelklasse M5 nach DIN EN 998-2 [8] in Verbindung mit DIN 20000-412 [9] eingebettet werden.

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerksstürzen in Verblendschalen aus Ziegelmauerwerk (s. Bild 23) Die Stürze dürfen nur mit untergehängter Grenadierschicht, die durch die Sturzhaken zu sichern ist, ausgebildet werden. Für 90 mm dicke Verblendschalen sind Sturzhaken LHK/S 150 und für 115 mm dicke Verblendschalen Sturzhaken LHKS 170 vorgesehen. Die lichte Weite der Stürze darf 3010 mm bei 115 mm dicken Verblendschalen und 2510 mm bei 90 mm dicken Verblendschalen nicht überschreiten und darf nur in Wandbereichen bis maximal 20 m über Gelände erfolgen. Das MURFOR-Bewehrungssystem darf bei Umweltbedingungen entsprechend den Expositionsklassen XC1 bis XC4 sowie XF1 und XA1 gemäß DIN EN 206-1 [14] sowie
