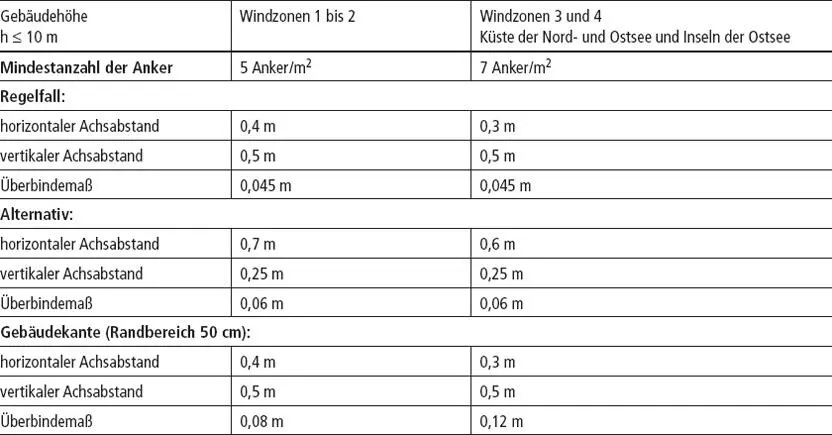

Tabelle 22. Mindestankeranzahl, Achsabstände und Überbindemaße für Windzonen nach Z-17.5-1225

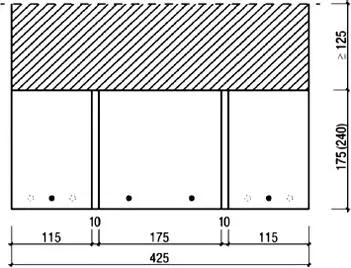

Bild 26. Darstellung Fertigteilsturz und Bewehrungsanordnung (Z-17.1-621)

Gegenstand der aBG ist die Bemessung und Ausführung von bewehrten, tragenden Fertigteilstürzen in Mauerwerk nach DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6], DIN EN 1996-1-1/NA/A1 [21] und DIN EN 1996-1-1/NA/A2 [22] sowie DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13]. Die Fertigteilstürze dürfen nur als Einfeldträger mit direkter Lagerung an ihrer Unterseite und mit einer größten effektiven Stützweite von 2,00 m eingesetzt werden. Die Mindestauflagerlänge beträgt 115 mm und dürfen nur durch Gleichstreckenlasten belastet werden. Die Fertigteilstürze dürfen nur in Gebäuden mit vorwiegend ruhenden Einwirkungen gemäß DIN EN 1992-1-1/NA [24], NCI zu 1.5.2, NA 1.5.2.6 und NA 1.5.2.7, ausgeführt werden.

Z-17.1-976 (abZ/aBG)

Flachstürze mit Zuggurten aus bewehrtem Beton oder Leichtbeton

Antragsteller:

Bundesverband Leichtbeton e. V.

Sandkauler Weg 1

56564 Neuwied

Bescheid – Geltungsdauer:

12. Oktober 2020 – 12. Oktober 2025

Gegenstand der abZ ist die Herstellung von vorgefertigte, schlaff bewehrte Zuggurte aus Beton oder Leichtbeton. Die Zuggurte sind bewehrte Stahlbeton-Fertigteile, die ohne schalenförmige Mauerwerks-Formsteine hergestellt und im Verbund mit einer örtlich hergestellten Druckzone aus Mauerwerk oder Beton oder beidem zur Herstellung von Flachstürzen verwendet werden dürfen (s. Bild 27).

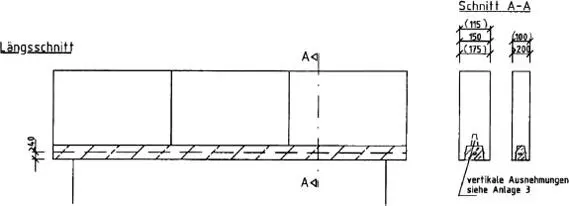

Bild 27. Beispiel Form und Ausbildung von Flachstürze (Z-17.1-976)

Gegenstand der aBG ist die Bemessung und Ausführung von Flachstürzen in Mauerwerk nach DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6], DIN EN 1996-1-1/NA/A1 [21] und DIN EN 1996-1-1/NA/A2 [22] sowie DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13]. Die Flachstürze dürfen nur als Einfeldträger mit direkter Lagerung an ihrer Unterseite und mit einer größten effektiven Stützweite von 3,00 m eingesetzt werden. Die Mindestauflagerlänge beträgt 115 mm. Bei Balken-Rippendecken muss im Bereich der Stürze zur Lastverteilung ein Stahlbetonbalken angeordnet werden. Eine unmittelbare Belastung der Zuggurte durch Einzellasten ist unzulässig. Die Zuggurte der Flachstürze erlangen ihre Tragfähigkeit erst im Verbund mit der örtlich hergestellten Druckzone aus Mauerwerk oder Beton oder beidem und es dürfen mehrere Zuggurte nebeneinander verlegt werden, wenn die Druckzone in ihrer Breite alle Zuggurte erfasst. Die Breite der Zuggurte muss in der Summe der Wanddicke entsprechen. Die Flachstürze dürfen nur in Gebäuden mit vorwiegend ruhenden Einwirkungen gemäß DIN EN 1992-1-1/NA [24], NCI zu 1.5.2, NA 1.5.2.6 und NA 1.5.2.7, ausgeführt werden.

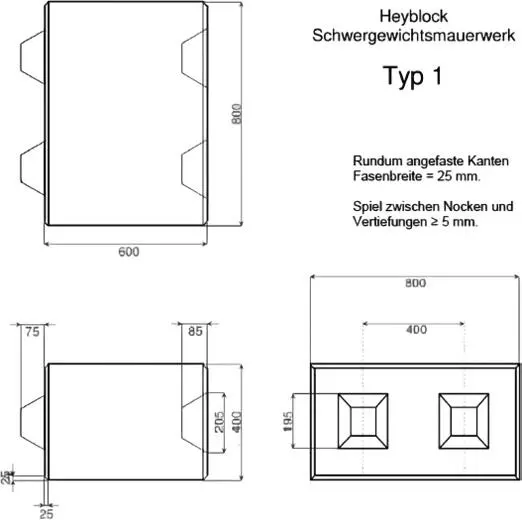

Bild 28. Betonelemente HeyBlock, Beispiel (Z-17.1-1050)

Z-17.1-1050 (aBG)

Betonelemente HeyBlock für Schwergewichtsmauerwerk

Antragsteller:

Matthias Heyer Straßenbaustoffe GmbH

Krefelder Straße 170

41063 Mönchengladbach

Bescheid – Geltungsdauer:

22. Dezember 2020 – 22. Dezember 2025

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus Betonelementen (bezeichnet als HeyBlock) aus Normalbeton mit den in der Leistungserklärung nach DIN EN 771-3 [30] erklärten Leistungen. Die Betonelemente haben eine Länge von 800, 1200 und 4600 mm, eine Breite von 800 mm und eine Höhe von 600 mm (s. Bild 28) und in die Festigkeitsklasse von mindestens C20/25 nach DIN EN 206-1 [14] in Verbindung mit DIN 1045-2 [31] eingestuft. Das Schwergewichtsmauerwerk wird als Einsteinmauerwerk in der Dicke von 800 mm ausgeführt.

Z-17.1-1105 (aBG)

Betonelemente „LegioBlock“ für Schwergewichtsmauerwerk

Antragsteller:

Jansen Beton- und Granitwerke GmbH

Steinweg 17

01662 Meißen

Bescheid – Geltungsdauer:

4. September 2020 – 4. September 2025

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus Betonelementen (bezeichnet als LegioBlock) aus Normalbeton mit den in der Leistungserklärung nach DIN EN 771-3 [30] erklärten Leistungen. Die Betonelemente haben eine Länge von 1600 (Grundelemente), 400, 800, 1200 und 1600 (Passelemente), eine Breite von 800 (Grundelemente) und 400 mm (Passelemente) und eine Höhe von 400 und 800 mm (s. Bild 29) und sind in die Festigkeitsklasse von mindestens C25/30 nach DIN EN 206-1 [14] in Verbindung mit DIN 1045-2 [31] eingestuft. Das Schwergewichtsmauerwerk wird als Einsteinmauerwerk in der Dicke von 800 mm ausgeführt.

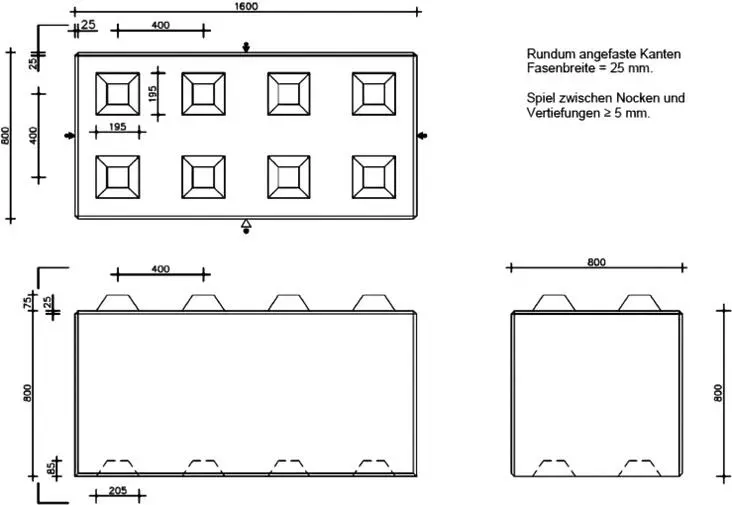

Bild 29. Betonelemente LegioBlock, Beispiel (Z-17.1-1105)

Z-17.1-1146 (aBG)

Betonelemente „MasterBloc“ für Schwergewichtsmauerwerk

Antragsteller:

N. V. Betonagglomeraten Gubbels

Steenweg naar As 4

3630 Maasmechelen

Belgien

Bescheid – Geltungsdauer:

16. Dezember 2020 – 16. Dezember 2025

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus Betonelementen (bezeichnet als Masterbloc) aus Normalbeton mit den in der Leistungserklärung nach DIN EN 771-3 [30] erklärten Leistungen. Die Betonelemente haben eine Länge von 596, 742, 896, 1117, 1196 und 196, 367 mm (Passelemente), eine Breite von 596 und 746 mm und eine Höhe von 400 mm (s. Bild 30) und sind in die Festigkeitsklasse von mindestens C30/37 nach DIN EN 206-1 [14] in Verbindung mit DIN 1045-2 [31] eingestuft. Das Schwergewichtsmauerwerk wird als Einsteinmauerwerk in der Dicke von 596 oder 746 mm ausgeführt und darf unter den in dem Bescheid festgelegten Voraussetzungen als Brandwand ausgeführt werden.

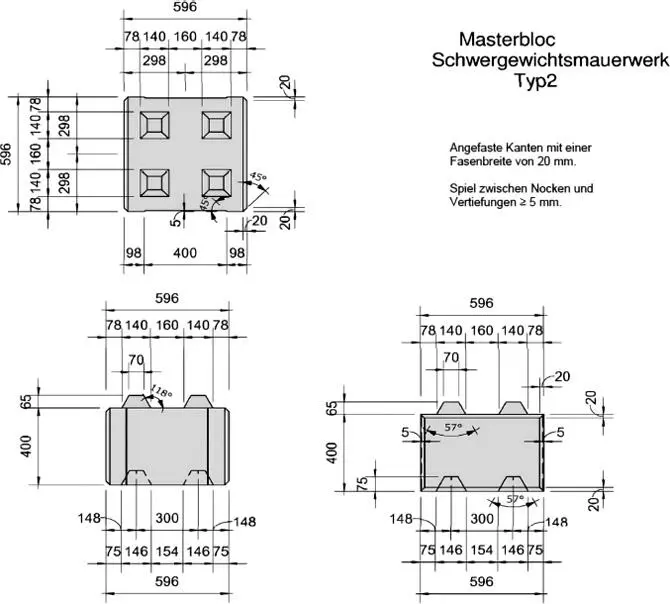

Bild 30. Betonelemente MasterBloc, Beispiel (Z-17.1-1146)

[1] Hirsch, R.; Wingerter, L.; Brehm, E. (2021) Neuentwicklungen im Mauerwerksbau mit allgemeiner bauaufsichtlicher Zulassung (abZ) bzw. mit allgemeiner Bauartgenehmigung (aBG), in Mauerwerk-Kalender 2021 (Hrsg. Schermer, D.; Brehm, E.), Ernst & Sohn, Berlin, S. 17–38.

[2] Jäger, W., Hirsch, R. (2020) Neuentwicklungen im Mauerwerksbau mit allgemeiner bauaufsichtlicher Zulassung (abZ) bzw. mit allgemeiner Bauartgenehmigung (aBG), in Mauerwerk-Kalender 2020 (Hrsg. Jäger, W.) Ernst & Sohn, Berlin, S. 17–38.

[3] Stellungnahmen des DIBt zum EuGH-Urteil C-100/, https://www.dibt.de/de/DIBt/DIBt-EuGH-Urteil.html. [online].
