Detleff Schermer - Mauerwerk-Kalender 2022

Für CE-gekennzeichnete Bauprodukte werden diese Anforderungen in der EU-BauPVO [2] spezifiziert. So bestimmen die dort im Anhang I formulierten Grundanforderungen an Bauwerke die in einer Leistungserklärung gemäß Anhang V anzugebenden wesentlichen Merkmale von Bauprodukten:

1 Mechanische Festigkeit und Standsicherheit,

2 Brandschutz,

3 Hygiene, Gesundheit und Umweltschutz,

4 Sicherheit und Barrierefreiheit bei der Nutzung,

5 Schallschutz,

6 Energieeinsparung und Wärmeschutz.

7 Nachhaltige Nutzung der natürlichen Ressourcen.

Die Untersetzung erfolgt durch Festlegungen in der harmonisierten Europäischen Norm (hEN). Gegliedert in die Abschnitte „Anforderungen“, „Klassifizierung“, „Kennzeichnung“ und „Bewertung und Überprüfung der Leistungsbeständigkeit“ werden für einen beschriebenen Anwendungsbereich diese Bauprodukte mit dem Ziel des freien Warenverkehrs geregelt.

Sofern Bauprodukte mit Verwendbarkeitsnachweis nach abZ, aBG oder abP verwendet werden, müssen solche Verwendbarkeitsnachweise die in der nationalen Anwendungsregel geforderten Leistungsmerkmale z. B. in vorgegebenen Stufen und Klassen ausweisen. Dabei können auch für CE-gekennzeichnete Bauprodukte nach Ziffer 3.1.1 Umrechnungsregeln enthalten sein, mit denen aus den deklarierten Werten (der harmonisierten europäischen Produktnorm) die für die Anwendung in Deutschland geltenden Bemessungswerte vorgegeben werden.

Nach DIN EN 1996-1-1/NA:2019-12 NCI zu 3.1.1 „Mauersteinarten und deren Gruppierung“ sind Mauersteine für die Anwendung nach DIN EN 1996-1-1 z. B. gemäß DIN 20000-401:2017-01, Tabelle 1zu beurteilen, um die Eigenschaften bestimmen zu können. Die entsprechend zu beurteilenden Produkteigenschaften für Mauerziegel sind in Tabelle 2ausgewiesen.

Tabelle 1. Zuständige Behörden der Obersten Bauaufsichten der Länder für ZiE/vBG

1) Stand März 2020

Damit werden für die in der Leistungserklärung nach DIN EN 771-1:2015-11 anzugebenden Leistungsmerkmale Bedingungen formuliert, deren Einhaltung Voraussetzung für die Anwendung für tragendes Mauerwerk nach EC 6 in Deutschland ist.

Mit der neuen Normengeneration DIN 20000-401 bis 404 wurde darin ab 2017 jeweils ein informativer Anhang integriert, der zudem die Bezeichnung der Steine regelt.

Als Beurteilungsgrundlage dienen ausschließlich die z. B. in einer Leistungserklärung nach DIN EN 771-2: 2015-11 angegebenen Leistungsmerkmale.

So ist wird ein Kalksandstein mit > 15% Lochflächenanteil mit Nut- und Feder-System an den Stirnseiten als Planstein, der Druckfestigkeitsklasse 12, der Rohdichteklasse 1,4, der Länge l = 248 mm, der Breite b = 240 mm und der Höhe h = 248 mm wie folgt bezeichnet:

Kalksandstein DIN 20000-402-KS L-R

P 12-1,4-248×240×248

Für Einsteinmauerwerk aus solchen Plansteinen können nunmehr die Parameter zur Ermittlung der Druckfestigkeit DIN EN 1996-1-1/NA:2019-12 Tabelle NA.7 entnommen werden. Für alle anderen Steinarten trifft dies gleichermaßen zu.

Bauprodukte gelten als nicht geregelt, wenn es für sie keine technischen Baubestimmungen nach MVV TB gibt oder wenn sie von diesen Technischen Regeln wesentlich abweichen.

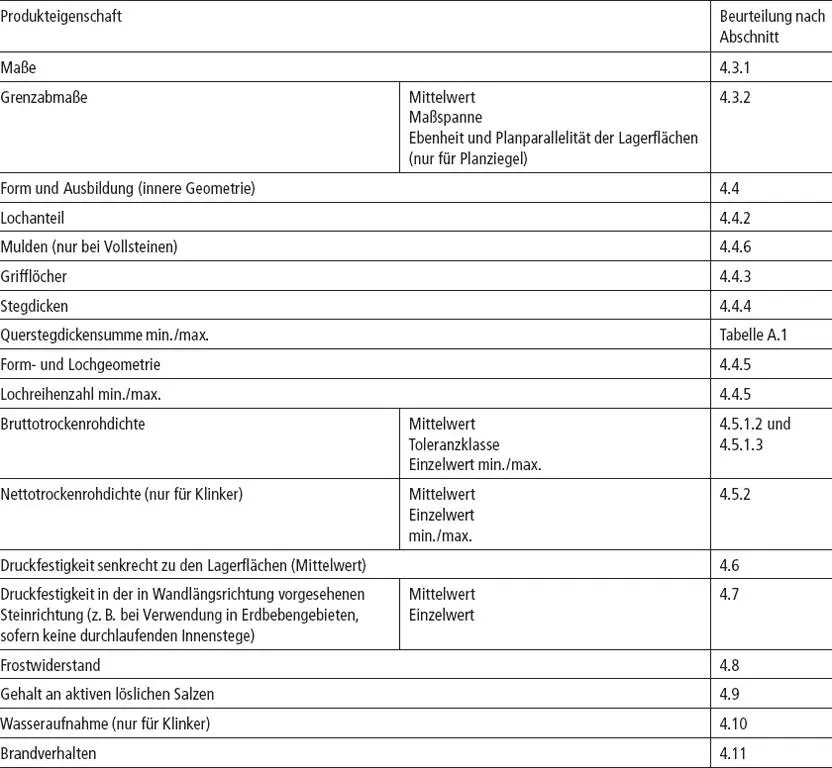

Tabelle 2. Umfang der Produktdeklaration für Mauerziegel nach DIN 20000-401:2017-01

Wenn für solche nicht geregelten Bauprodukte, an die wesentliche Anforderungen gestellt werden, auch keine abZ nach § 18 MBO bzw. kein abP nach § 19 MBO vorliegt oder wenn wesentliche Abweichungen von einer abZ oder einem abP bestehen, ist für die Verwendung dieser Bauprodukte eine ZiE nach § 20 MBO als Verwendbarkeitsnachweis erforderlich.
