Detleff Schermer - Mauerwerk-Kalender 2022

Tabelle 6. Druckfestigkeiten für Mauerwerk aus UniTherm TS 2Block nach Z-17.11-1223

Z-17.1-698 (aBG)

THERMOPOR ISO – Planziegel (bezeichnet als „THERMOPOR ISO-P“) für Mauerwerk im Dünnbettverfahren

Antragsteller:

THERMOPOR GmbH

Römerweg 2

86497 Horgau

Bescheid – Geltungsdauer:

6. November 2020 – 6. November 2025

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus Planhochlochziegeln P-Ziegel der Kategorie I (bezeichnet als THERMOPOR ISO-P) und dem Dünnbettmörtel „THERMY-ZP 99“, „SAKRET Ziegel-Plansteinkleber ZPK“, „maxit mur 900“ und „maxit mur 900 D“ mit den in der Leistungserklärung nach DIN EN 998-2 [8]. Die Planhochlochziegel haben eine Länge von 247, 307, 372 oder 497 mm, eine Breite von175, 240, 300, 365, 425 oder 490 mm und eine Höhe von 249 mm und sind in Druckfestigkeitsklassen und Rohdichteklassen nach Tabelle 7eingestuft (Lochbild gemäß Bild 7). Das Mauerwerk darf als unbewehrtes Mauerwerk gemäß DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6] und DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk nach DIN EN 1996-1-1 [5] ausgeführt werden.

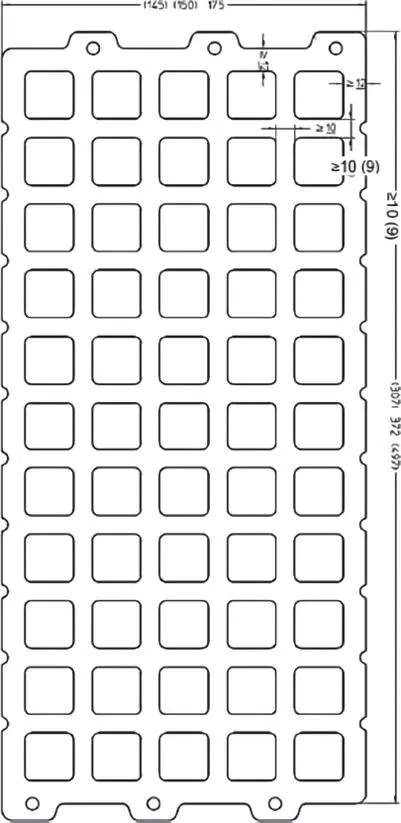

Bild 6. UniTherm TS 2Block, Lochbild-Beispiel (Z-12.11-1223)

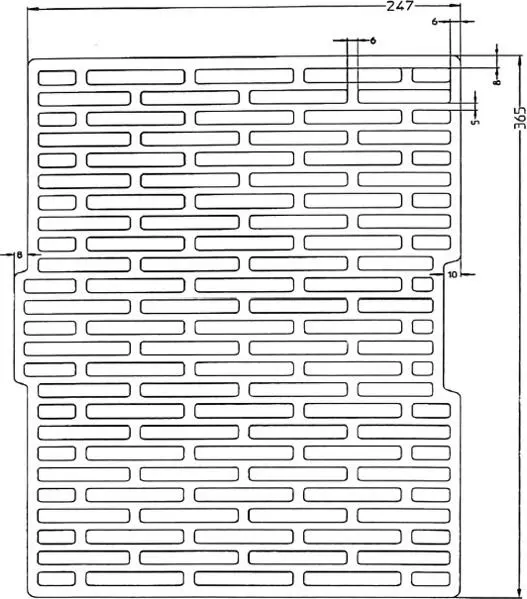

Bild 7. THERMOPOR ISO-P, Lochbild-Beispiel (Z-17.1-698)

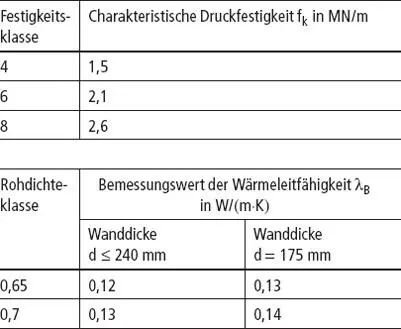

Tabelle 7. Bemessungswerte für Mauerwerk aus THERMOPOR ISO – Planziegel nach Z-17.1-698

Z-17.1-911 (aBG)

Mauerwerk aus Planfüllziegeln (bezeichnet als Planfüllziegel PFZ) im Dünnbettverfahren

Antragsteller:

Mein Ziegelhaus GmbH & Co. KG

Rheinstraße 60a

56203 Höhr-Grenzhausen

Bescheid – Geltungsdauer:

15. Januar 2021 – 15. Januar 2026

Gegenstand der aBG ist die Herstellung von Mauerwerk im Dünnbettverfahren aus Planfüllziegeln P-Ziegel der Kategorie I (bezeichnet als Planfüllziegel PFZ) und dem Dünnbettmörtel „maxit mur 900“ oder „ZiegelPlan ZP99“ mit den in der Leistungserklärung nach DIN EN 998-2 [8] und dem Normalbeton (Füllbeton) nach DIN EN 206-1 [14], DIN EN 206-1/A1 [15] und DIN EN 206-1/A2 [16] in Verbindung mit DIN 1045-2 [17], mindestens der Druckfestigkeitsklasse C12/15 und der Ausbreitmaßklasse F4 oder F5 (Fließbeton). Die Planfüllziegel haben eine Länge von 308, 373 oder 498 mm, eine Breite von 145, 175, 200, 240 oder 300 mm und eine Höhe von 249 mm und sind in Druckfestigkeitsklassen nach Tabelle 8eingestuft. Das Mauerwerk darf als unbewehrtes Mauerwerk gemäß DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6] und DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk nach DIN EN 1996-1-1 [5] ausgeführt werden.

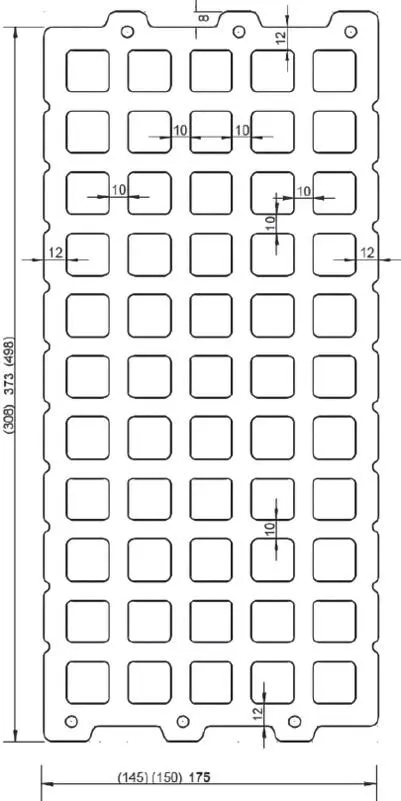

Bild 8.Planfüllziegel PFZ, Lochbild-Beispiel (Z-17.1-911)

Tabelle 8. Druckfestigkeiten für Mauerwerk aus Planfüllziegel PFZ nach Z-17.1-911

Z-17.1-1069 (aBG)

Mauerwerk aus Planhochlochziegeln THERMOPOR PHLz EBS im Dünnbettverfahren

Antragsteller:

THERMOPOR GmbH

Römerweg 2

86497 Horgau

Bescheid – Geltungsdauer:

22. Oktober 2020 – 22. Oktober 2022

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk aus Planhochlochziegeln P-Ziegel der Kategorie I (bezeichnet als THERMOPOR PHLz EBS) und dem Dünnbettmörtel „ZiegelPlan ZP99“, „Sakret-Dünnbettmörtel ZPK“, „maxit mur 900“ oder „maxit mur 900 D“ mit den in der Leistungserklärung nach DIN EN 998-2 [8]. Die Planhochlochziegel haben eine Länge von 247, 307, 372 oder 497 mm, eine Breite von 115, 145, 150, 175, 200, 240, 250 oder 300 mm und eine Höhe von 249 mm und sind in Druckfestigkeitsklassen und Rohdichteklassen nach Tabelle 9eingestuft (Lochbild gemäß Bild 9). Das Mauerwerk darf als unbewehrtes Mauerwerk gemäß DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6] und DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk nach DIN EN 1996-1-1 [5] ausgeführt werden.

Tabelle 9. Druckfestigkeitswerte für Mauerwerk aus THERMOPOR PHLz EBS im Dünnbettverfahren nach Z-17.1-1069

Bild 9. THERMOPOR PHLz EBS im Dünnbettverfahren, Beispiel Lochbild (Z-17.1-1069)

Z-17.1-1107 (aBG)

Mauerwerk aus ThermoPlan TS 12 Planhochlochziegeln und Dünnbettmörtel mit gedeckelter Lagerfuge

Antragsteller:

Mein Ziegelhaus GmbH & Co. KG

Märkerstraße 44

63755 Alzenau

Bescheid – Geltungsdauer:

26. Oktober 2020 – 26. Oktober 2025

Gegenstand der aBG ist die Bemessung und Ausführung von Mauerwerk im Dünnbettverfahren aus Planhochlochziegeln P-Ziegel der Kategorie I (bezeichnet als ThermoPlan TS 12 Planhochlochziegel) und dem Dünnbettmörtel „ZiegelPlan ZP 99“, „Ziegel Planmörtel ZP Typ III“, „maxit mur 900“ und „maxit mur 900 D“ mit den in der Leistungserklärung nach DIN EN 998-2 [8] oder ggf. dem Glasfilamentgewebe BA- SIS SK 34/68 tex gemäß Bescheid Nr. Z-17.1-1178. Die Dünnbettmörtelschicht ist mit speziellen Auftragsverfahren herzustellen. Die Planhochlochziegel haben eine Länge von 248 mm, eine Breite von 240, 300, 365, 380, 400, 425 oder 490 mm und eine Höhe von 249 mm und sind in Druckfestigkeitsklassen und Rohdichteklassen nach Bild 10eingestuft (Lochbild gemäß Tabelle 10). Das Mauerwerk darf als unbewehrtes Mauerwerk gemäß DIN EN 1996-1-1 [5] in Verbindung mit DIN EN 1996-1-1/NA [6] und DIN EN 1996-2 [12] in Verbindung mit DIN EN 1996-2/NA [13] ausgeführt werden. Dabei darf das Mauerwerk nicht als eingefasstes Mauerwerk nach DIN EN 1996-1-1 [5] ausgeführt werden.
