(3) Die Symbole für die Abmessungen und Achsen gewalzter Stahlprofile sind in Bild 1.1angegeben.

(4) Die Vereinbarung für Indizes zur Bezeichnung der Achsen von Momenten lautet: „Es gilt die Achse, um die das Moment wirkt.“

Anmerkung: Alle Regeln dieses Eurocodes beziehen sich auf die Eigenschaften in den Hauptachsenrichtungen, welche im Allgemeinen als y - y -Achse und z - z -Achse für symmetrische Querschnitte und u - u -Achse und v - v -Achse für unsymmetrische Querschnitte, wie z. B. Winkel, festgelegt sind.

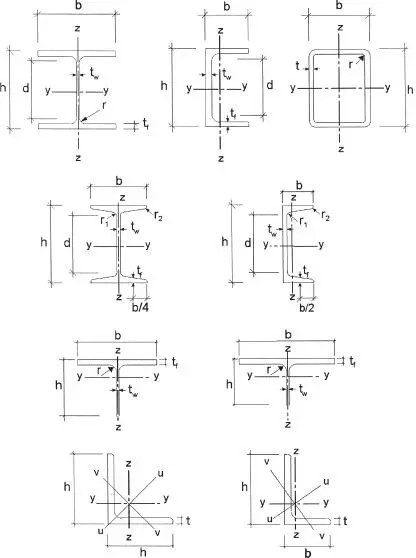

Bild 1.1. Abmessungen und Achsen von Profilquerschnitten

(1) P Für die Tragwerksplanung von Stahlbauten gelten die Grundlagen von EN 1990.

(2) Für Stahlbauten gelten darüber hinaus in der Regel die in diesem Abschnitt angegebenen Regelungen.

(3) Die grundlegenden Anforderungen von EN 1990, Abschnitt 2gelten in der Regel als erfüllt, wenn der Entwurf, die Berechnung und die Bemessung mit Grenzzuständen in Verbindung mit Einwirkungen nach EN 1991 und Teilsicherheitsbeiwerten und Lastkombinationen entsprechend EN 1990 durchgeführt wird.

(4) Die Bemessungsregeln für die Grenzzustände der Tragfähigkeit, Gebrauchstauglichkeit und für die Dauerhaftigkeit in den verschiedenen Teilen von EN 1993 sind in der Regel für die jeweiligen Anwendungsbereiche maßgebend.

(1) P In Bezug auf die Anwendung von EN 1090-1 und EN 1090-2 sind die Ausführungsklassen nach Anhang C dieser Norm zu wählen.

(2) Falls eine andere als die in dieser Norm empfohlene Zuverlässigkeit gefordert wird, sollte diese vorzugsweise durch entsprechende Gütesicherung bei der Tragwerksplanung und der Ausführung nach EN 1990:2010, Anhang B und Anhang C, sowie EN 1090 erreicht werden.

(1)P Abhängig von der Art der Einwirkungen, die die Dauerhaftigkeit und Nutzungsdauer (siehe EN 1990) beeinflussen, ist bei Stahltragwerken in der Regel Folgendes zu beachten:

– Korrosionsgerechte Gestaltung gegebenenfalls mit:• geeignetem Schutz der Oberfläche (siehe EN ISO 12944);• Einsatz von wetterfestem Stahl;• Einsatz von nichtrostendem Stahl (siehe EN 1993-1-4).

– Konstruktive Gestaltung im Hinblick auf ausreichende Ermüdungssicherheit (siehe EN 1993-1-9);

– Berücksichtigung der Auswirkung von Verschleiß beim Entwurf;

– Bemessung für außergewöhnliche Einwirkungen (siehe EN 1991-1-7);

– Sicherstellung von Inspektions- und Wartungsmaßnahmen.

(1) P,B Als Nutzungsdauer ist in der Regel der Zeitraum festzulegen, in der ein Hochbau nach seiner vorgesehenen Funktion genutzt werden soll.

(2) B Zur Festlegung der Lebensdauer von Hochbauten siehe EN 1990, Tabelle 2.1.

(3) B Für Bauteile, die nicht für die gesamte Nutzungsdauer von Hochbauten bemessen werden können, siehe 2.1.3.3(3)B.

(1) P,B Um die Dauerhaftigkeit von Hochbauten zu sichern, sind in der Regel die Tragwerke entweder gegen schädliche Umwelteinwirkungen und, wo notwendig, auf Ermüdungseinwirkungen zu bemessen oder auf andere Art vor diesen zu schützen.

(2) P,B Können Materialverschleiß, Korrosion oder Ermüdung maßgebend werden, müssen geeignete Werkstoffwahl, nach EN 1993-1-4 und EN 1993-1-10, geeignete Gestaltung der Konstruktion nach EN 1993-1-9, strukturelle Redundanz (z. B. statische Unbestimmtheit des Systems) und geeigneter Korrosionsschutz berücksichtigt werden.

(3) B Falls bei einem Bauwerk Bauteile austauschbar sein sollen (z. B. Lager bei Bodensetzungen), ist in der Regel der sichere Austausch als vorübergehende Bemessungssituation nachzuweisen.

(1) Die in diesem Eurocode 3 festgelegten Beanspruchbarkeiten für Querschnitte und Bauteile für den Grenzzustand der Tragfähigkeit, nach Abschnitt 3.3der EN 1990, sind aus Versuchen abgeleitet, bei denen der Werkstoff eine ausreichende Duktilität aufwies, so dass daraus vereinfachte Bemessungsmodelle abgeleitet werden konnten.

(2) Die in diesem Teil des Eurocodes festgelegten Beanspruchbarkeiten dürfen nur verwendet werden, wenn die Bedingungen für den Werkstoff nach Abschnitt 3erfüllt sind.

Zu 2.1.2(1)P

Gemäß Änderung EN 1993-1-1/A1:2014-07 wird der bisherige Unterabschnitt 2.1.2 durch eine Bezugnahme auf die Anwendung von EN 1090 ergänzt. Seit Juli 2014 ersetzt ein neuer Anhang C zu EN 1993-1-1 den nur informativen Anhang B von EN 1090-2, der bisher die Zuordnung der Ausführungsklassen EXC1 bis EXC4 zu Schadensfolgeklassen (CC) gemäß DIN EN 1990, Tabelle B.1enthielt.

Zu 2.1.2(2)

Das semi-probabilistische Sicherheitskonzept von EN 1990 verfolgt nach [K39] den Ansatz, mit der Definition eines für Deutschland einheitlichen Zielwertes für den Zuverlässigkeitsindex, im Bauwesen ein bauart- und nutzungsunabhängiges Zuverlässigkeitsniveau zu erreichen. Die Bemessung nach EN 1990 mit den Teilsicherheitsbeiwerten nach Anhang A bzw. nach EN 1991 bis EN 1999 führt nach [K39] in der Regel zu einem Tragwerk mit einer Mindestzuverlässigkeit von β ≥ 3,8 für einen Bezugszeitraum von 50 Jahren. Abweichungen davon, wie sie hier mit dem Verweis auf EN 1990, Anhang C angesprochen werden, sind Ausnahmen und erfordern eine Absprache mit der zuständigen Baurechtsbehörde. Die Anhänge B und C von EN 1990, die allgemeine Regeln zur Zuverlässigkeitsanalyse und zur Grundlage der Bemessung mit Teilsicherheitsbeiwerten behandeln, sind bauaufsichtlich nicht eingeführt.

(1) Einwirkungen für die Bemessung und Konstruktion von Stahlbauten sind in der Regel nach EN 1991 zu ermitteln. Für die Kombination von Einwirkungen und die Teilsicherheitsbeiwerte siehe EN 1990, Anhang A.

Anmerkung 1: Der Nationale Anhang kann Einwirkungen für besondere örtliche oder klimatische oder außergewöhnliche Einwirkungen festlegen.

zu 2.3.1(1) Anmerkung 1

Es werden keine zusätzlichen Festlegungen getroffen.

Anmerkung 2B: Zur proportionalen Erhöhung von Lasten bei inkrementellen Berechnungen, siehe Anhang AB.1.

Anmerkung 3B: Zu vereinfachter Anordnung der Belastung, siehe Anhang AB.2.

(2) Für die Festlegung der Einwirkungen während der Bauzustände wird die Anwendung von EN 1991-1-6 empfohlen.

(3) Auswirkungen absehbarer Setzungen und Setzungsunterschiede sind in der Regel auf der Grundlage realistischer Annahmen zu berücksichtigen.

(4) Einflüsse aus ungleichmäßigen Setzungen, eingeprägten Verformungen oder anderen Formen von Vorspannungen während der Montage sind in der Regel durch ihren Nennwert P kals ständige Einwirkung zu berücksichtigen. Sie werden mit den anderen ständigen Lasten G kzu einer ständigen Gesamteinwirkung ( G k+ P k) zusammengefasst.

(5) Einwirkungen, die zu Ermüdungsbeanspruchungen führen und nicht in EN 1991 festgelegt sind, sollten nach EN 1993-1-9, Anhang A ermittelt werden.
