Peter Schmidt - Das Baustellenhandbuch Bauwerksabdichtung

Die An-/Abschlusshöhen beziehen sich auf die Oberkante der Abdichtung (bei nicht genutzten Dächern), des Belags (bei genutzten Dächern), der Begrünung oder des Oberflächenschutzes (Oberkante Kiesschicht).

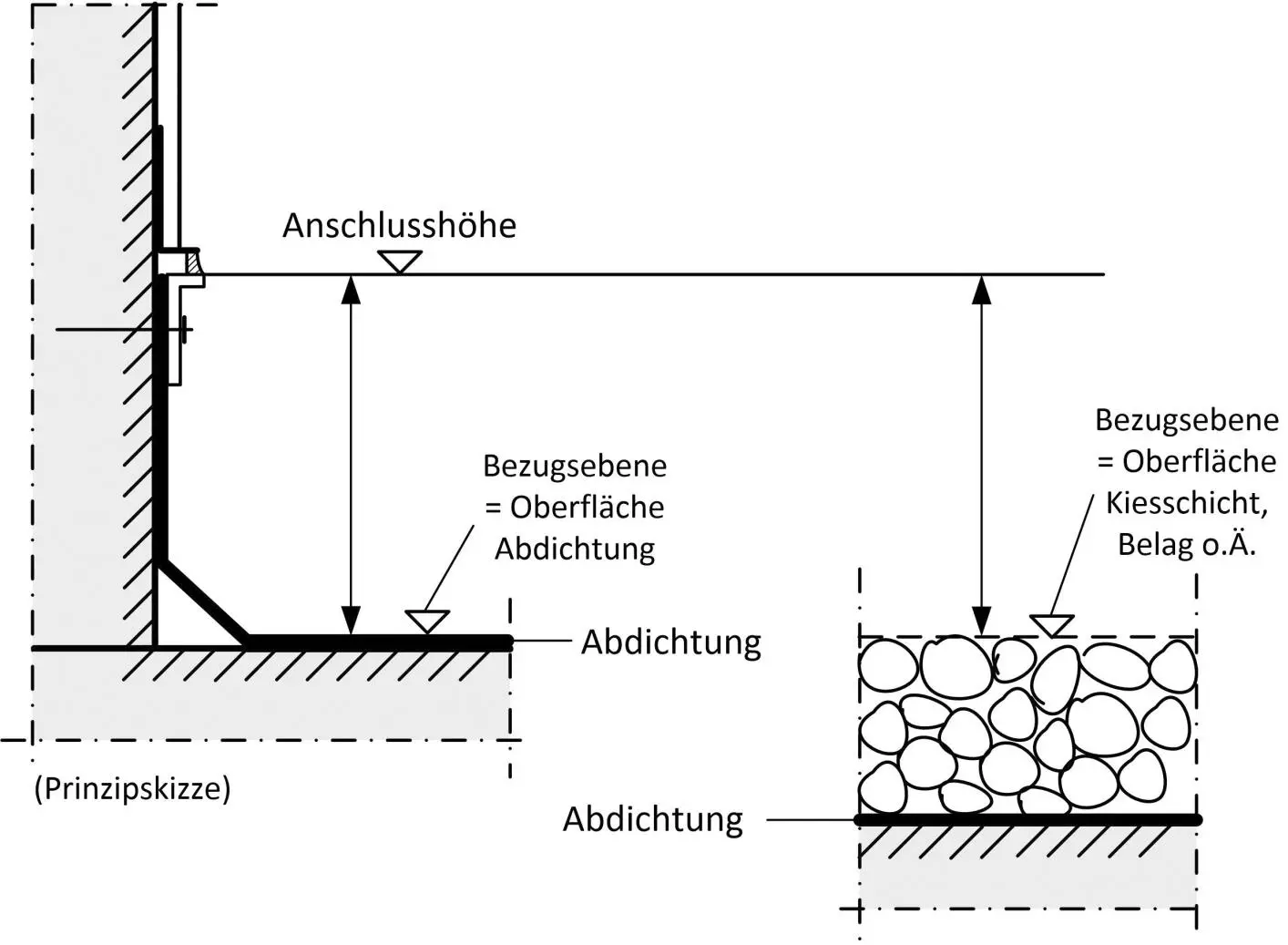

Bild 4: Definition der Anschlusshöhe (Quelle: Prof. Dr.-Ing. Peter Schmidt)

An- und Abschlüsse sollten zugänglich sein (Instandhaltung).

Bei genutzten Dächern sind An- und Abschlüsse gegen mechanische Einwirkungen zu schützen, z. B. durch Bleche.

Türanschlüsse

{Türanschlüsse}

Die Anschlusshöhe sollte auch im Türbereich mind. 15 cm über Oberfläche des Belags betragen.

Eine Verringerung der Anschlusshöhe auf 5 cm ist möglich, wenn folgende Maßnahmen durchgeführt werden:

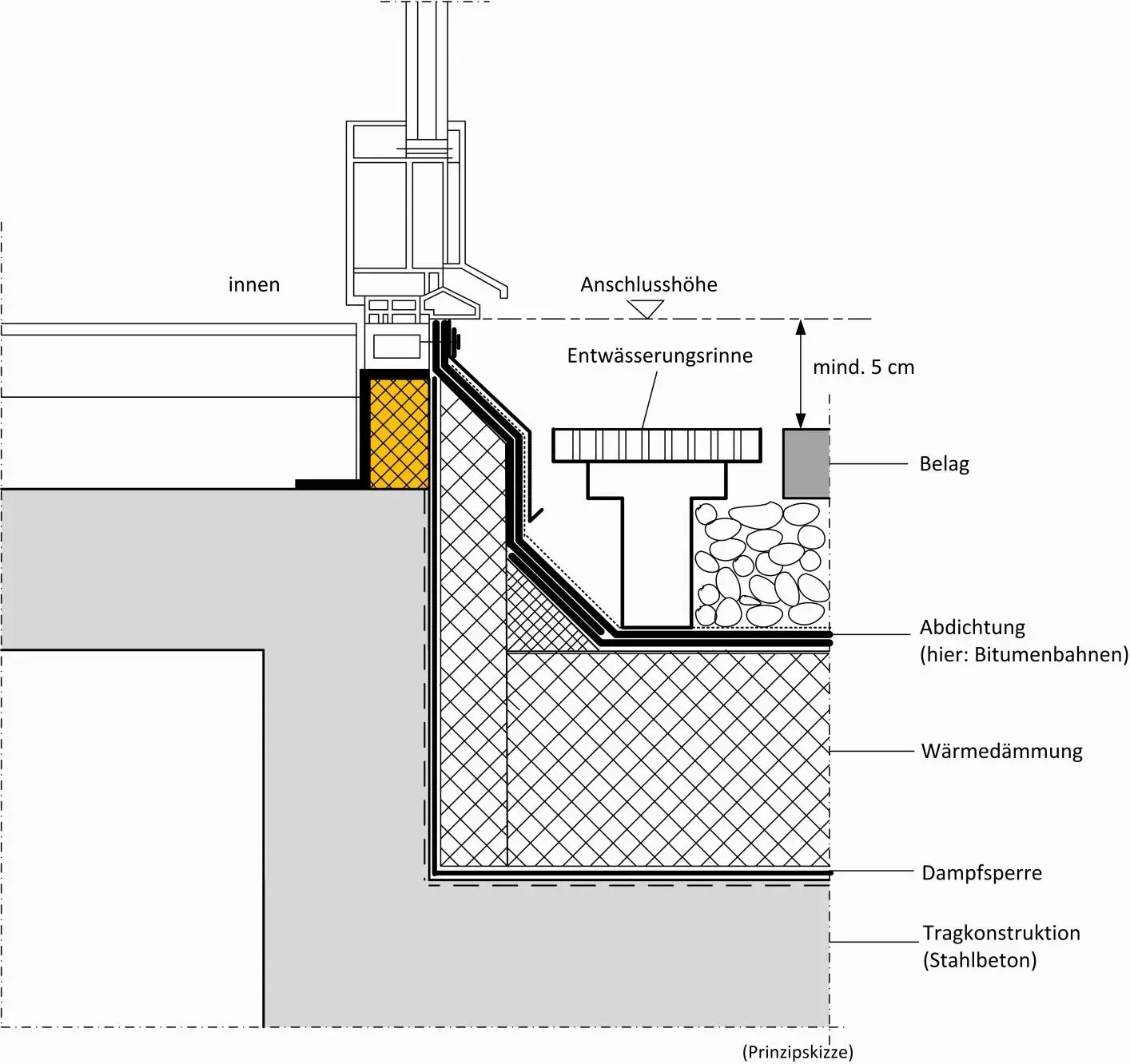

Bild 5: Abdichtung im Bereich einer Tür (Türanschluss mit 5 cm Anschlusshöhe) (Quelle: Prof. Dr.-Ing. Peter Schmidt)

Durchdringungen

{Durchdringungen}

Unter Durchdringungen sind Bauteile zu verstehen, die die Abdichtung durchdringen, wie z. B. Leitungen, Rohrdurchführungen usw.

Der Abstand von Durchdringungen zu anderen Bauteilen (z. B. zu An- und Abschlüssen, Bewegungsfugen) beträgt mind. 300 mm. Das Maß bezieht sich auf den Abstand zwischen Flanschaußenkante zu Flanschaußenkante.

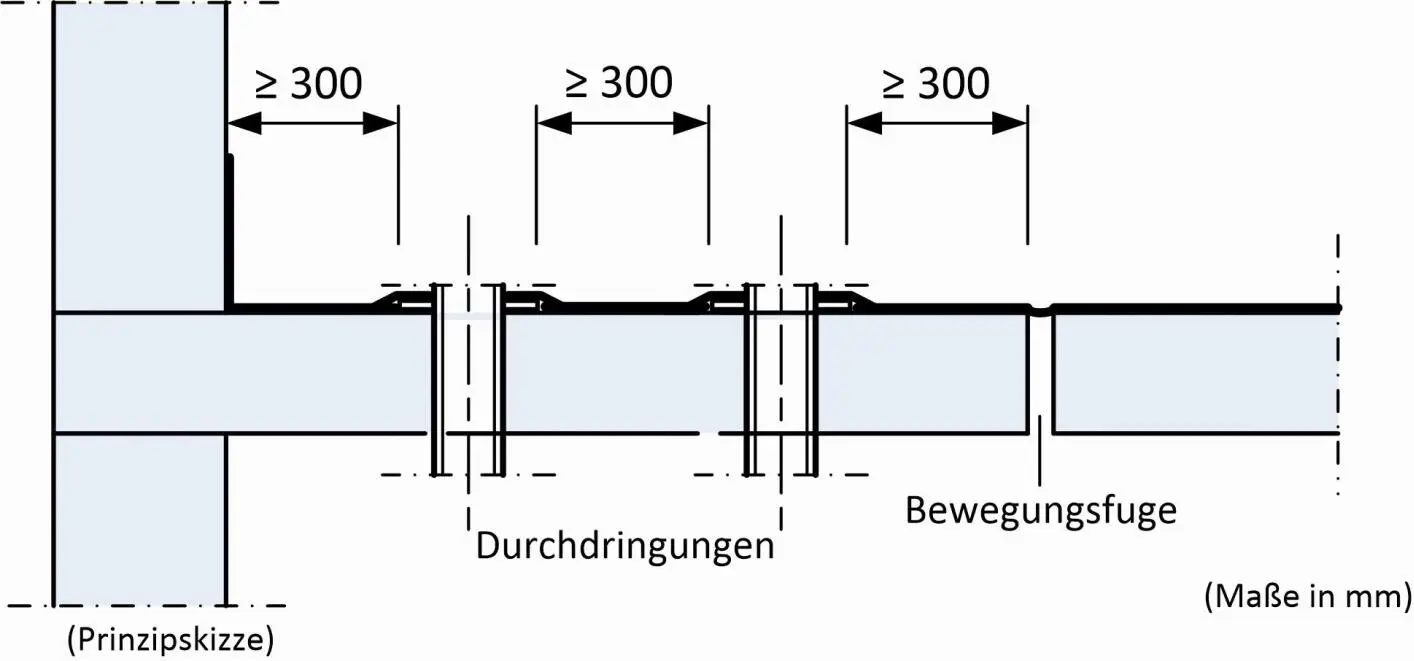

Bild 6: Mindestabstände zu Durchdringungen (Quelle: Prof. Dr.-Ing. Peter Schmidt)

Bewegungsfugen

{Bewegungsfugen}

Eine Bewegungsfuge ist der Zwischenraum zwischen zwei Bauteilen oder Bauwerken, der unterschiedliche Bewegungen zwischen diesen ermöglicht.

Regeln:

Tab. 4: Fugentypen bei Bewegungsfugen

Dachaufbauten

Dachaufbauten (Anlagen und Aggregate) einschließlich ihrer Zu- und Ableitungen sind so auf der Dachfläche aufzustellen, dass folgende Bedingungen eingehalten werden:

Der Höhenabstand zwischen Abdichtung bzw. Belag oder Kiesschicht und Unterkante der Anlage sollte mind. 50 cm betragen. Bei größeren Anlagen ist dieser Abstand ggf. zu vergrößern, um Arbeiten an der Abdichtung (z. B. zum Zwecke der Instandhaltung) sicherzustellen.

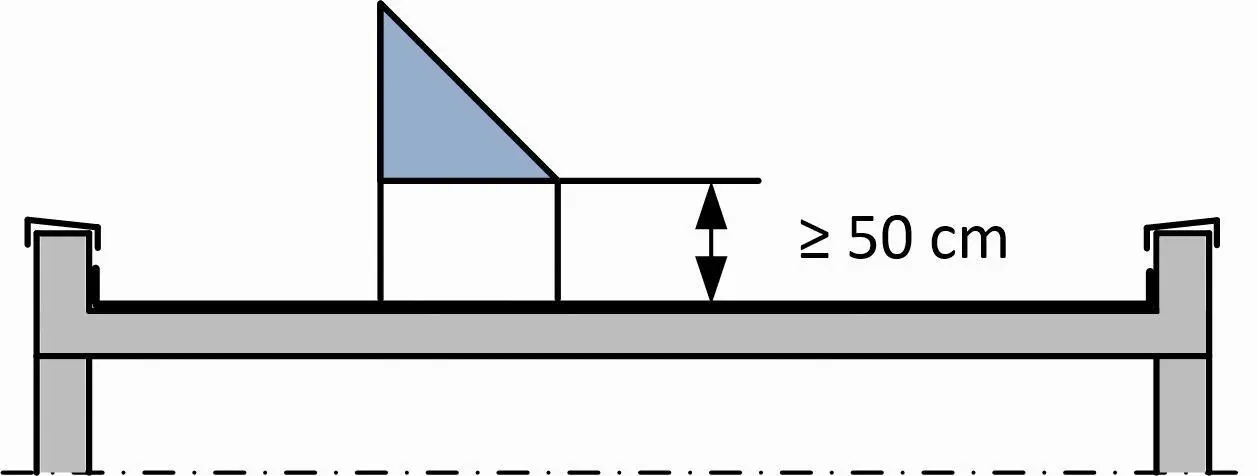

Bild 7: Mindestabstand zwischen Abdichtung bzw. Belag und Dachaufbau ((Quelle: Prof. Dr.-Ing. Peter Schmidt))

Blitzschutzanlagen

{Blitzschutzanlagen}

Blitzschutzanlagen dürfen die Dichtigkeit des Dachs nicht beeinträchtigen.

Die Planung und Ausführung von Blitzschutzanlagen ist nach DIN EN 62305-1 (VDE 0185-305-1) bis DIN EN 62305-4 (VDE 0185-305-4) durchzuführen.

Die Durchführungen von Halterungen und Fangleitungen durch die Dachabdichtung sind wie Durchdringungen abzudichten.

Bei Dachneigungen > 5 % sind die Dachleitungshalter für Blitzfangschutzleitungen gegen Verschieben zu sichern. Bei Kunststoff-/Elastomerbahnen können hierfür spezielle Formteile verwendet werden.

Windsogsicherung

{Windsogsicherung}

Für die Windsogsicherung von Dächern ist DIN 18531-3 zu beachten. Bei abweichender Ausführung ist ein Einzelnachweis (statische Berechnung) erforderlich.

Bei Abdichtungen der Anwendungsklasse K2 müssen korrosionsbeständige Schrauben für die Befestigung der Abdichtung verwendet werden, sofern die Windsogsicherung durch mechanische Befestigungsmittel erfolgt.

Begrenzung der Wasserunterläufigkeit

{Wasserunterläufigkeit}

Maßnahmen zur Begrenzung der Wasserunterläufigkeit der Abdichtung können wie folgt ausgeführt werden:

Dokumentation
