Peter Schmidt - Das Baustellenhandbuch Bauwerksabdichtung

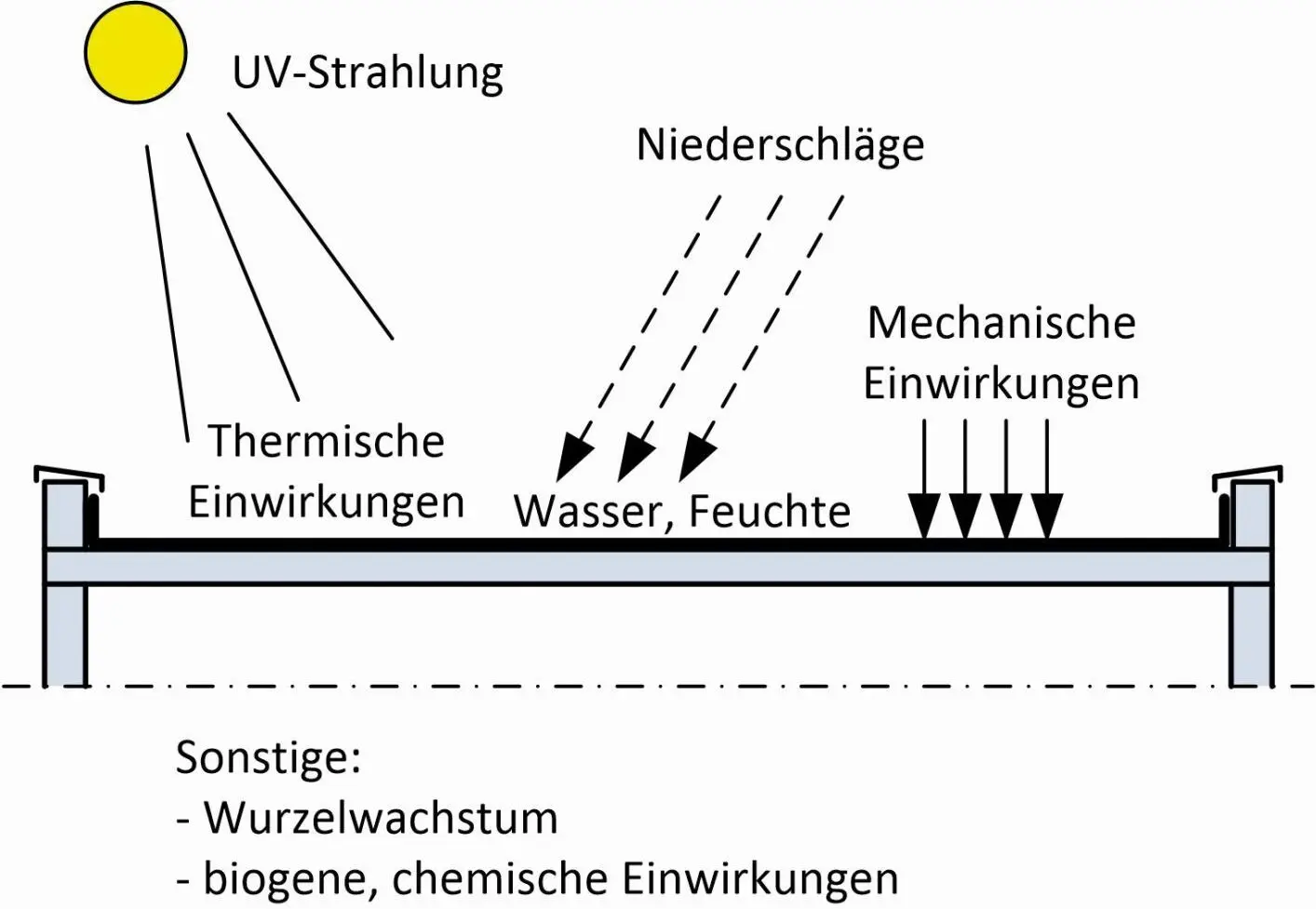

Bild 3: Beispiele für Einwirkungen (Quelle: Dr.-Ing. Peter Schmidt)

Für weitere Einwirkungen: siehe Norm

Anwendungsklassen

{Anwendungsklasse}

Die Anwendungsklassen legen die Güte der Ausführung der Abdichtung fest. Unterschieden wird in

Grundsätzlich ist eine Abdichtung mind. der Anwendungsklasse K1 zuzuordnen.

Eine Zuordnung in die Klasse K2 kann in folgenden Fällen erfolgen:

Beispiele für K2: Gebäude mit höherwertiger Nutzung (hochwertige Eigentumswohnanlagen), Hochhäuser, Dächer mit Solaranlagen oder haustechnischen Anlagen. Für Abdichtungen der Anwendungsklasse K2 gelten höhere Anforderungen (z. B. an die Stoffe, an den Systemaufbau, an die Planung des Gefälles und an die Gestaltung von Details). Die Anwendungsklasse hat einen Einfluss auf die Auswahl (Bemessung) der Abdichtung nach DIN 18531-3. Dabei ist zu beachten, dass die Anwendungsklasse der Details (An-/Abschlüsse, Durchdringungen, Bewegungsfugen usw.) mind. der Anwendungsklasse der Dachfläche entspricht.

Die Anwendungsklasse ist vom Planer in Abstimmung mit dem Bauherrn festzulegen.

Abdichtungsbauarten

Die Abdichtungsbauart (= konstruktiver und stofflicher Aufbau der Abdichtung) ist von folgenden Einflussgrößen abhängig:

Grundsätzlich ist bei der Planung und Ausführung der Abdichtung sowie bei der Auswahl der Stoffe die Wechselwirkung zwischen der Abdichtung und den darunter- bzw. darüberliegenden Schichten des Dachaufbaus zu berücksichtigen. Hierzu zählen:

Es werden folgende Abdichtungsbauarten unterschieden:

Ausführungsgrundsätze

Für die Ausführung der Abdichtung sind folgende Regeln zu beachten:

•	zulässige Stoffe für die Abdichtung sowie Hilfsstoffe nach DIN 18531-2 (siehe Abschnitt „Abdichtungsstoffe“)
•	Planung und Ausführung der Dachabdichtung nach DIN 18531-3 (siehe Abschnitt „Wahl der Abdichtung“)
•	Für die weiteren Funktionsschichten des Dachaufbaus (Wärmedämmung, Dampfsperre, Luftdichtheitsschicht) sind die bauphysikalischen Anforderungen zu beachten (DIN 4108, EnEV).
•	Die Anforderungen an den Brandschutz für Bedachungen sind zu beachten (Landesbauordnungen). Die verwendeten Stoffe müssen darüber hinaus den Anforderungen an das Brandverhalten (DIN 4102) entsprechen.
•	Soll im Zuge einer Erneuerungsmaßnahme die Abdichtung auf eine bestehende Altabdichtung aufgebracht werden, ist das Altdach nach DIN 18531-4 (Instandhaltung) zu prüfen.
•	Abdichtungen, die im Haftverbund auf mineralische Untergründe (z. B. Beton) direkt aufgebracht werden, müssen zu erwartende Risse, die im abzudichtenden Bauteil entstehen können, überbrücken.

Dachneigung, Gefälle und Entwässerung

{Dachneigung}

{Gefälle}

{Entwässerung}

Forderung:

Zu beachten:

Weitere Regeln:

An- und Abschlüsse

Anschluss {Anschluss}: gesicherter Abdichtungsrand an aufgehenden Bauteilen (z. B. Wände), Anschluss der Abdichtung an Einbauteile

Abschluss: {Abschluss} gesichertes Ende/Rand einer Abdichtung (am Dachrand)

Tab. 3: Anschlusshöhen an aufgehenden Bauteilen und Abschlusshöhen
