Neue Flachdachrichtlinie gilt seit 01. Dezember!
Stehendes Wasser, Pflanzenbewuchs, Auflasten durch Schnee und Eis – Flachdächer sind enormen Belastungen ausgesetzt und gehören zu den am stärksten beanspruchten Bauteilen eines Gebäudes. Damit es dabei nicht zu gravierenden Beschädigungen der Dachabdichtung kommt, müssen eine fachgerechte Planung und Ausführung der Konstruktionen nach aktuellen Vorgaben gewährleistet werden.
Die seit 01. Dezember anzuwendende Flachdachrichtlinie bringt dazu zahlreiche Änderungen mit sich: So wurden z. B. der Geltungsbereich um die Abdichtung von Dächern mit Solaranlagen ergänzt und die Leistungsstufen bei Abdichtungen mit Flüssigkunststoffen erweitert.
Das Praxishandbuch «Neubau und Instandsetzung von Flachdächern» zeigt, wie diese Neuerungen in der Praxis anzuwenden und Flachdachkonstruktionen nach aktueller Normung umsetzen sind.
Ihre Vorteile
– Praxishinweise zu den verschiedenen Konstruktionsarten von Flachdächern
– Skizzen und Abbildungen zur fachmännischen Planung und Umsetzung
– Tipps und Hinweise zur Durchführung von Instandsetzungsmaßnahmen
– E-Book mit komfortablen Suchfunktionen und praktischen Verlinkungen
Dieses Buch ist genau das Richtige für:
Architekten, Ingenieure, Bauunternehmer, Zimmerer, Dachdecker, Landschaftsarchitekten

Neubau und Instandsetzung von Flachdächern — читать онлайн ознакомительный отрывок

Ниже представлен текст книги, разбитый по страницам. Система сохранения места последней прочитанной страницы, позволяет с удобством читать онлайн бесплатно книгу «Neubau und Instandsetzung von Flachdächern», без необходимости каждый раз заново искать на чём Вы остановились. Поставьте закладку, и сможете в любой момент перейти на страницу, на которой закончили чтение.

Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

Aus diesen Gründen wird empfohlen, belüftete Flachdächer nur auszuführen, wenn die genannten Probleme mit Sicherheit ausgeschlossen werden können. In verschiedenen Literaturquellen wird sogar ausdrücklich empfohlen, bei Dachneigungen unter 5° eine nicht belüftete Konstruktion vorzuziehen [24].

Nach DIN 4108-3 darf der rechnerische Tauwassernachweis für belüftete Dächer mit einer Dachneigung < 5° entfallen, wenn folgende Bedingungen erfüllt sind:

Die unterhalb der Wärmedämmung liegenden Bauteilschichten müssen diffusionshemmend ausgeführt werden mit sd,i ≥ 100 m.
Die Länge des Lüftungsquerschnitts (Abstand der Lüftungsöffnungen, z. B. von Traufe zu Traufe) darf nicht größer als 10 m sein.
Die Höhe des freien Lüftungsquerschnitts über der Wärmedämmschicht muss mindestens 2 % der zugehörigen geneigten Dachfläche betragen, mindestens jedoch 5 cm.
Die Größe der Lüftungsöffnungen muss an mindestens zwei gegenüberliegenden Dachrändern jeweils mindestens 2 % der zugehörigen geneigten Dachfläche betragen, mindestens jedoch 200 cm2/cm.

Für genaue Angaben zur Bemessung der Lüftungsöffnungen und der Höhe des Lüftungsquerschnitts wird auf die DIN 4108-3 und das „Merkblatt Wärmeschutz bei Dach und Wand“ [26] verwiesen.

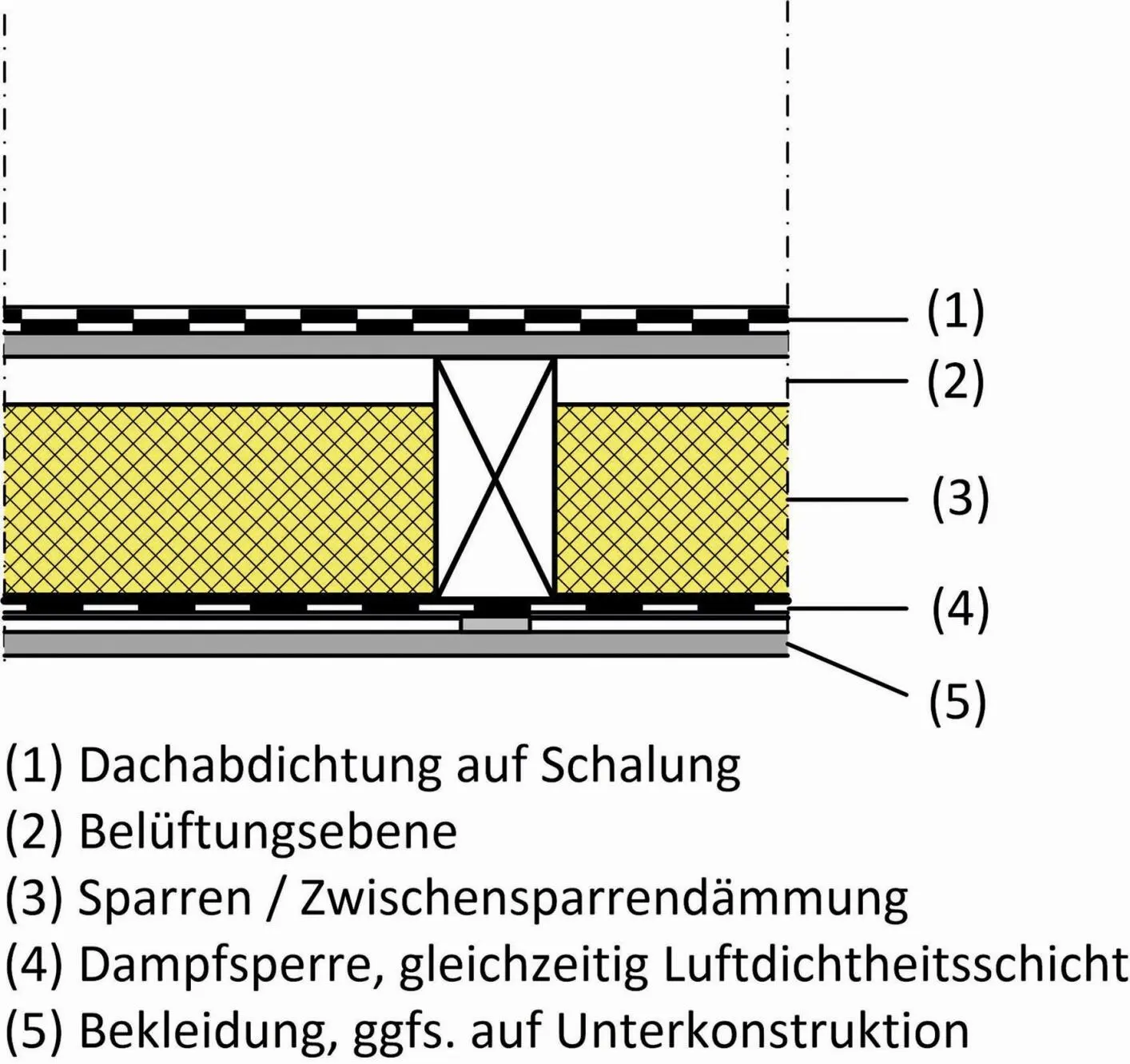

Bild 12 Belüftetes Dach mit Dachabdichtung auf Schalung - фото 26

Bild 12: Belüftetes Dach mit Dachabdichtung auf Schalung, Zwischensparrendämmung und Untersparrendämmung (nach DIN 4108-3, Bild 9) (Quelle: Schmidt)

картинка 27 1.5 Tragkonstruktion

Eine weitere Möglichkeit der Einteilung von Flachdächern ergibt sich aufgrund der Differenzierung nach der Art der Tragkonstruktion {Tragkonstruktion} sowie der verwendeten Baustoffe und ausgeführten Bauweise. Grundsätzlich werden unterschieden:

Konstruktionen in Massivbauweise {Massivbauweise} (Stahlbeton als Ortbeton, aus Halbfertig- oder Fertigteilelementen, Porenbeton aus Fertigteilen)
Konstruktionen in Stahlbauweise {Stahlbauweise} (z. B. Tragkonstruktion aus Stahltrapezprofilen oder Dachsandwichelementen)
Konstruktionen in Holzbauweise {Holzbauweise} (z. B. Holzschalung auf einer Unterkonstruktion aus Pfetten)

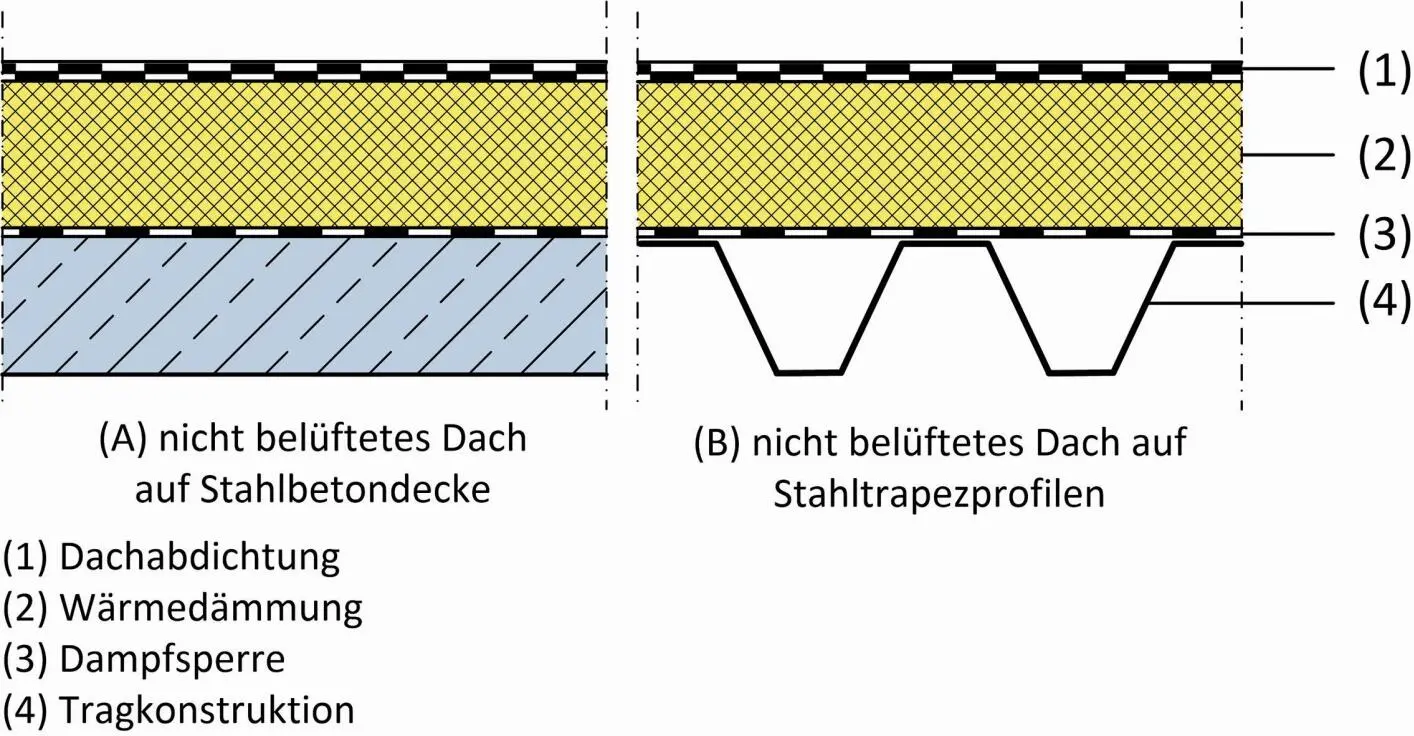

Bild 13 Beispielquerschnitte A nicht belüftetes Dach auf einer - фото 28

Bild 13: Beispielquerschnitte: (A) nicht belüftetes Dach auf einer Stahlbetondecke; (B) nicht belüftetes Dach auf einer Unterkonstruktion aus Stahltrapezprofilen (Quelle: Schmidt)

картинка 29 1.6 Funktionsschichten des Dachaufbaus

Nachfolgend werden die wesentlichen Bauteilschichten (Funktionsschichten) des Dachaufbaus, die in den vorigen Abschnitten und Abbildungen bereits genannt wurden sowie nachfolgend wiederholt auftreten, näher beschrieben und ihre Funktionen erläutert. Auf die spezifischen Funktionsschichten genutzter Dächer (Belag, Begrünung) wird in den entsprechenden Abschnitten eingegangen.

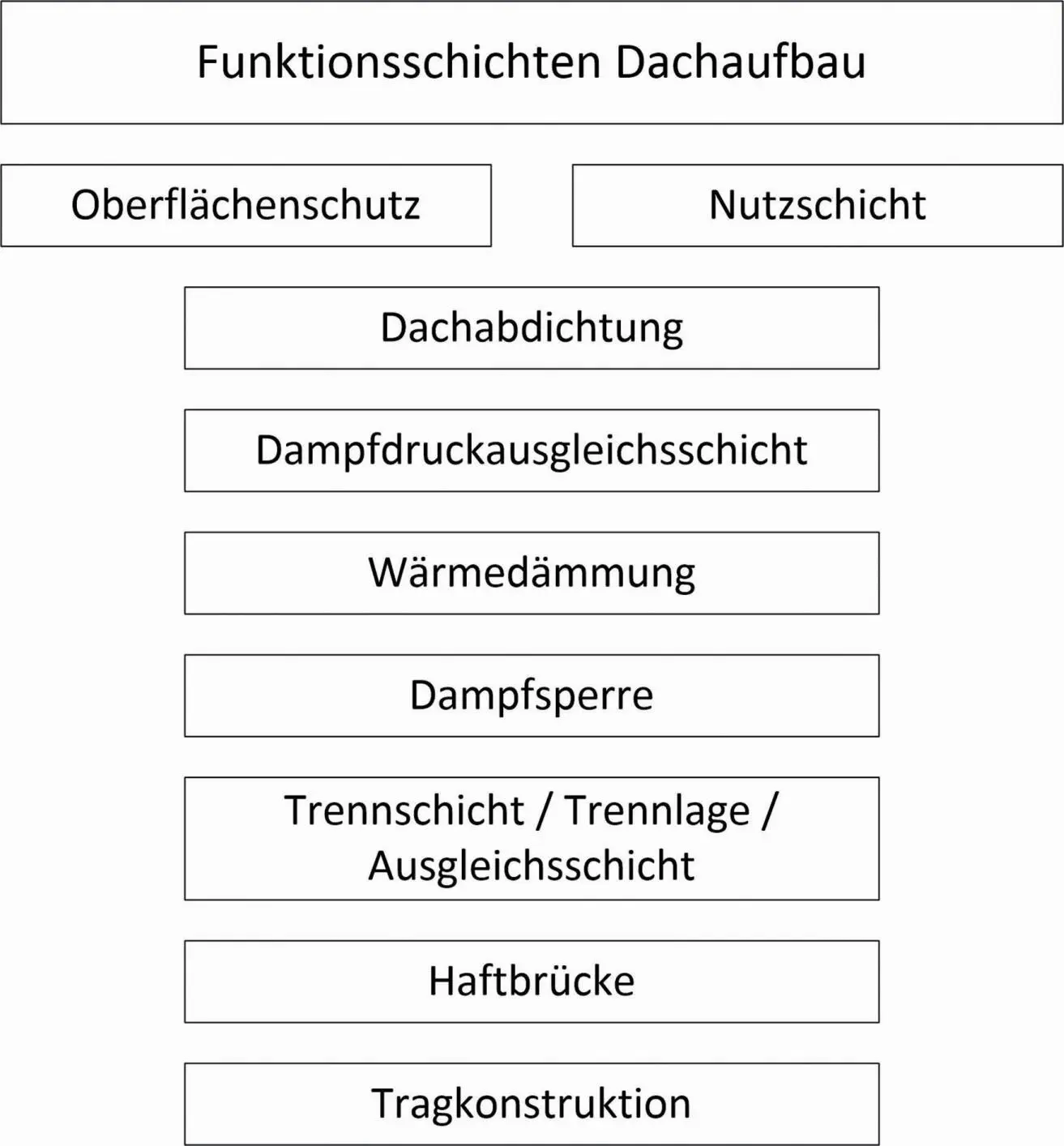

Bild 14 Funktionsschichten des Dachaufbaus Quelle Schmidt 161 - фото 30

Bild 14: Funktionsschichten des Dachaufbaus (Quelle: Schmidt)

картинка 31 1.6.1 Haftbrücke

{Haftbrücke}

Eine Haftbrücke (bzw. Voranstrich/Grundierung) wird auf den Untergrund aufgebracht, wenn der Verbund mit der nachfolgenden Schicht verbessert werden soll (Verbesserung der Klebehaftung). Dies ist in der Regel erforderlich bei massiven Untergründen (z. B. Stahlbetonplatten) sowie bei Untergründen aus Holz oder Holzwerkstoffen. Außerdem sollte eine Haftbrücke immer vorgesehen werden, wenn der Dachaufbau durch Verklebung der Schichten untereinander gegen Abheben (Windsog) gesichert werden soll.

Folgende Stoffe sind für Haftbrücken geeignet:

Voranstriche auf Bitumenbasis (Bitumenlösung oder Bitumenemulsion)
Voranstriche auf Kunststoffbasis
Grundierungen unter flüssig zu verarbeitenden Abdichtungsstoffen
Versiegelungen

Die Haftbrücke wird durch Streichen, Rollen oder Spritzen teil- oder ganzflächig aufgebracht. Es ist auf die Stoffverträglichkeit mit den angrenzenden Schichten zu achten.

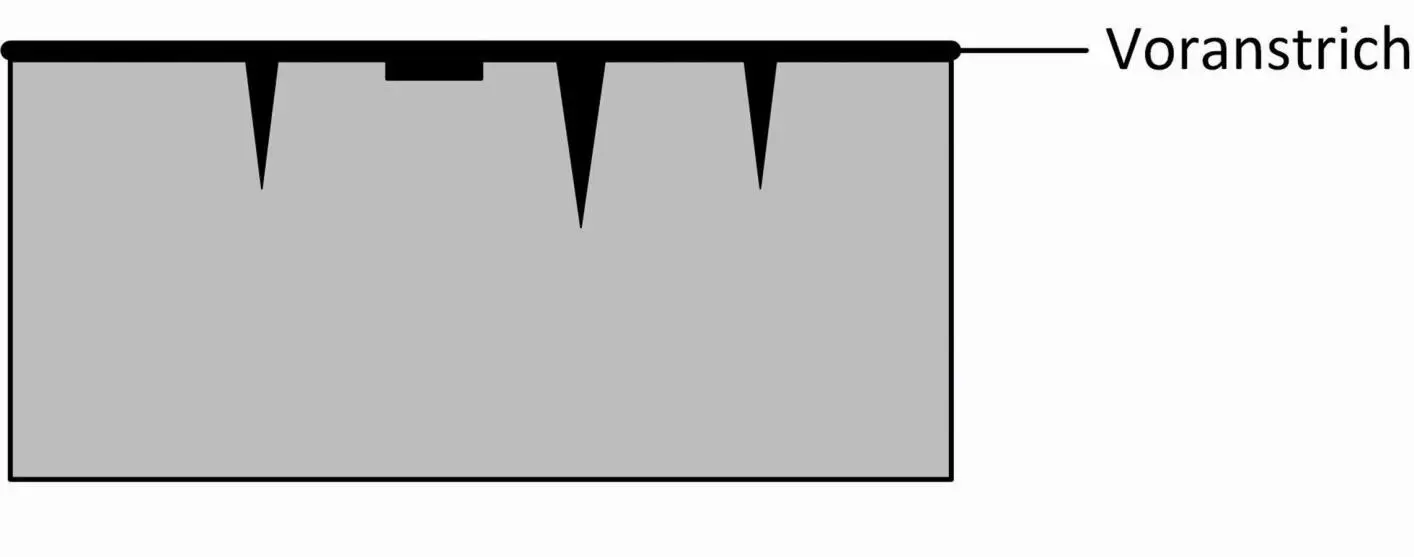

Bild 15 Funktion des Voranstrichs Quelle Schmidt 162 Trennschicht - фото 32

Bild 15: Funktion des Voranstrichs (Quelle: Schmidt)

картинка 33 1.6.2 Trennschicht, Trennlage und Ausgleichsschicht

{Trennschicht}

{Trennlage}

{Ausgleichsschicht}

Die Ausgleichsschicht dient zum Ausgleich von Unebenheiten des Untergrunds, wie z. B. zur Überbrückung von Rissen, örtlichen kleinen Fehlstellen und Rauigkeiten der Untergrundoberfläche.

Die Ausgleichsschicht kann auch gleichzeitig die Funktion einer Trennschicht bzw. Trennlage übernehmen als

Trennung zwischen Dampfsperre und Untergrund,
Trennung zwischen Abdichtung und Untergrund.

Eine Trennung der Schichten gewährleistet zwängungsfreie Verformungen bei Temperaturänderungen und vermindert bzw. verhindert die Übertragung von Bewegungen und Spannungen aus dem Untergrund. Weiterhin wird durch eine Trennlage der unmittelbare Kontakt zwischen unverträglichen Stoffen vermieden.

Bei Dämmstoffen mit temperaturbedingten Längenänderungen, die für die Abdichtung schädlich sind (wie z. B. XPS), ist zwischen Abdichtung und Dämmschicht eine vollflächig verlegte Trennlage vorzusehen.

Geeignete Stoffe sind z. B. Bitumendachbahnen und -dachdichtungsbahnen, Lochglasvlies-Bitumenbahnen (einseitig grob besandet), Kunststoffvliesbahnen (Flächengewicht 300 g/m2), Glasvliesbahnen (120 g/m2), Polyethylenfolien (PE-Folien, Nenndicke mind. 0,2 mm) und Schaumstoffmatten. Bei Abdichtungsschichten, die auf der Unterseite eine Kaschierung mit einem Flächengewicht von mindestens 150 g/m2 aufweisen, kann auf eine Trenn- bzw. Ausgleichsschicht verzichtet werden, da die Kaschierung diese Aufgabe übernimmt.

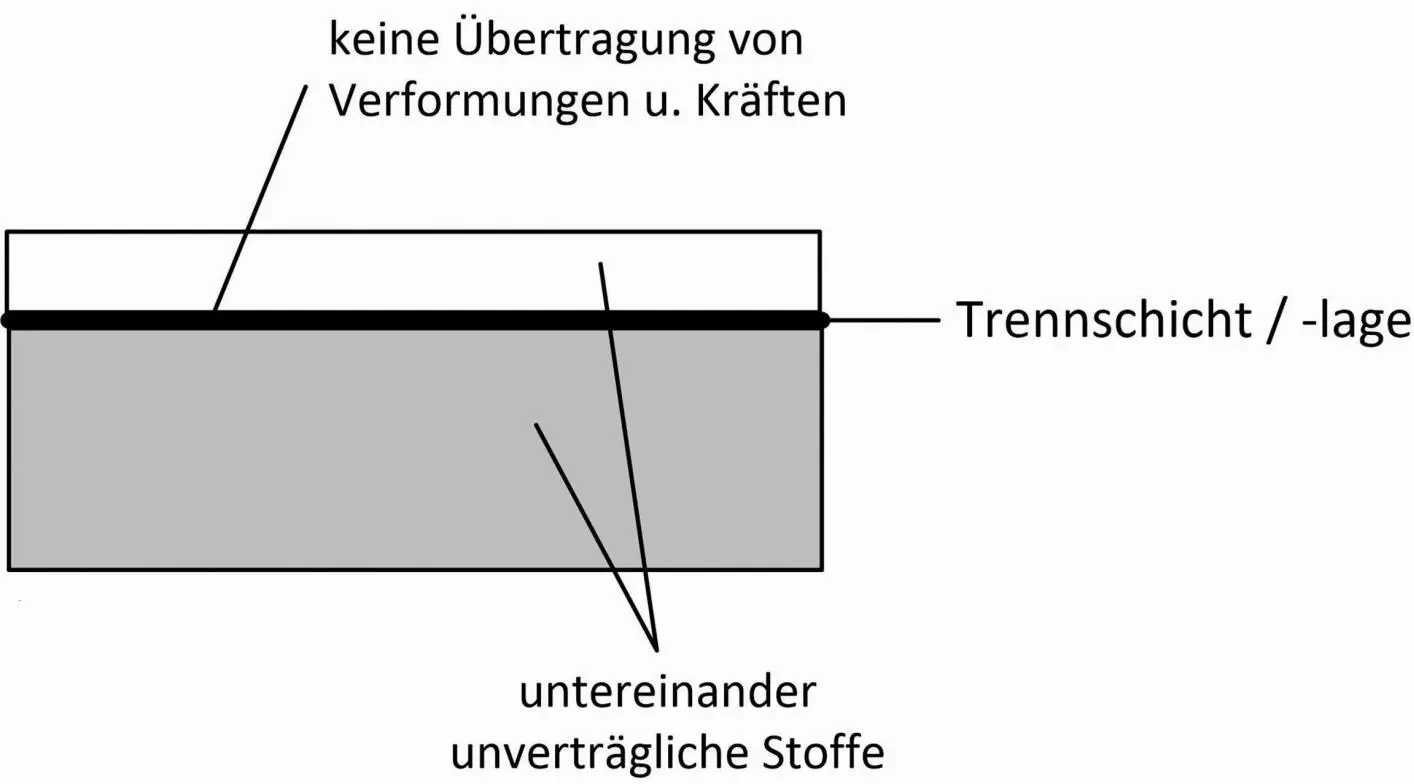

Bild 16 Funktion von Ausgleichs und TrennschichtTrennlage Quelle Schmidt - фото 34

Bild 16: Funktion von Ausgleichs- und Trennschicht/Trennlage (Quelle: Schmidt)

картинка 35 1.6.3 Dampfsperre

{Dampfsperre}

Die Dampfsperre soll die Diffusion von Wasserdampf vom Gebäudeinnern in die Wärmedämmung und in die außen liegenden Schichten des Dachaufbaus verhindern bzw. so minimieren, dass es zu keiner schädlichen Tauwasserbildung kommt. Der Nachweis bzw. die Bemessung der Dampfsperre (erforderlicher sd-Wert) ist nach DIN 4108-3 vorzunehmen. In der genannten Norm sind auch Bauteilquerschnitte aufgeführt, für die kein rechnerischer Tauwassernachweis erforderlich ist.
