Christoph Eder - Neubau und Instandsetzung von Flachdächern

1.4 Nicht belüftete und belüftete Dächer

Flachdächer lassen sich – neben der grundsätzlichen Einteilung aufgrund ihrer Nutzung in nicht genutzte und genutzte Dächer – auch hinsichtlich ihrer Konstruktionsart differenzieren. Dabei wird eine Einteilung in nicht belüftete und belüftete Flachdachkonstruktionen {Flachdach, nicht belüftet} {Flachdach, belüftet} vorgenommen.

1.4.1 Nicht belüftete Dächer

Bei nicht belüfteten Dächern befindet sich direkt über der Wärmedämmschicht keine Luftschicht {Luftschicht} (siehe Definition in DIN 4108-3).

Nach DIN 4108-3 gehören zu den nicht belüfteten Dächern allerdings auch solche Konstruktionen, die auf der Außenseite im weiteren Dachaufbau zusätzlich belüftete Luftschichten aufweisen können. Für die Feststellung, ob ein nicht belüftetes Dach vorliegt, ist daher nicht entscheidend, ob im Dachaufbau grundsätzlich keine Luftschichten vorhanden sind, sondern nur, dass sich direkt über der Wärmedämmung keine belüftete Luftschicht befindet.

Nicht belüftete Dächer werden in der Literatur auch als Warmdächer bezeichnet, wobei dieser Begriff heute nicht mehr verwendet wird und veraltet ist. Mit dem Begriff „Warmdach {Warmdach}“ sollte deutlich gemacht werden, dass die durch die Wärmedämmung geschützten Bauteilschichten bei niedrigen Außentemperaturen „warm“ bleiben und nicht stark abkühlen.

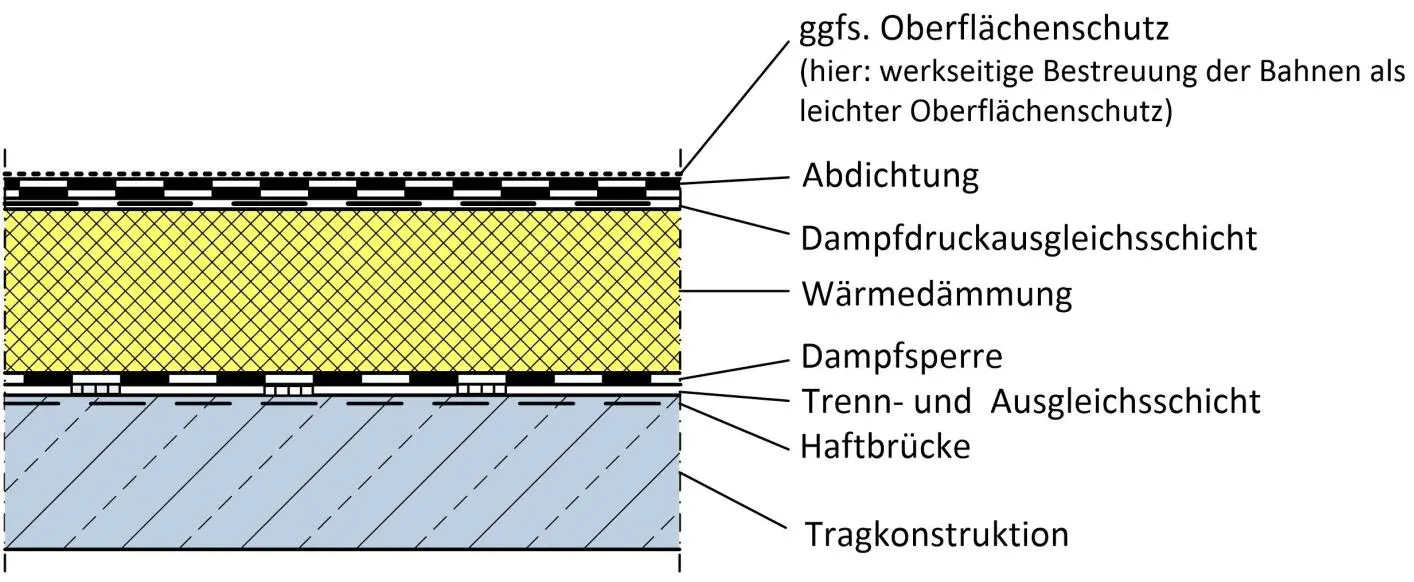

Bild 5: Beispielquerschnitt eines nicht belüfteten und nicht genutzten Flachdaches (Quelle: Schmidt)

Bei nicht belüfteten Dächern kann die Lage der Abdichtung im Querschnitt an unterschiedlichen Stellen angeordnet werden. Dabei ergeben sich folgende Bauarten:

Konventionelle nicht belüftete Dächer {Dächer, konventionelle}

Bei der konventionellen Bauweise eines nicht belüfteten Flachdaches ist die Abdichtung direkt auf der Wärmedämmschicht {Wärmedämmschicht} angeordnet. Die einzelnen Bauteilschichten sind flächig miteinander verbunden und bilden ein mehrschichtiges Verbundbauteil, das als einschalige Konstruktion anzusehen ist.

Charakteristisch für ein nicht belüftetes konventionelles Flachdach ist es, dass eine Dampfsperre {Dampfsperre} eingebaut wird. Diese befindet sich unterhalb der Wärmedämmung, d. h., sie ist auf der „warmen“ Seite des Querschnitts angeordnet und soll den Transport von Wasserdampf in die äußeren Bauteilschichten verhindern. Dadurch wird Tauwasserbildung {Tauwasserbildung} in diesen Schichten zuverlässig vermieden bzw. schädliches Tauwasser begrenzt.

Die typische Reihenfolge der wesentlichen Bauteilschichten einer nicht belüfteten Flachdachkonstruktion in konventioneller Bauweise ergibt sich somit wie folgt (von innen nach außen):

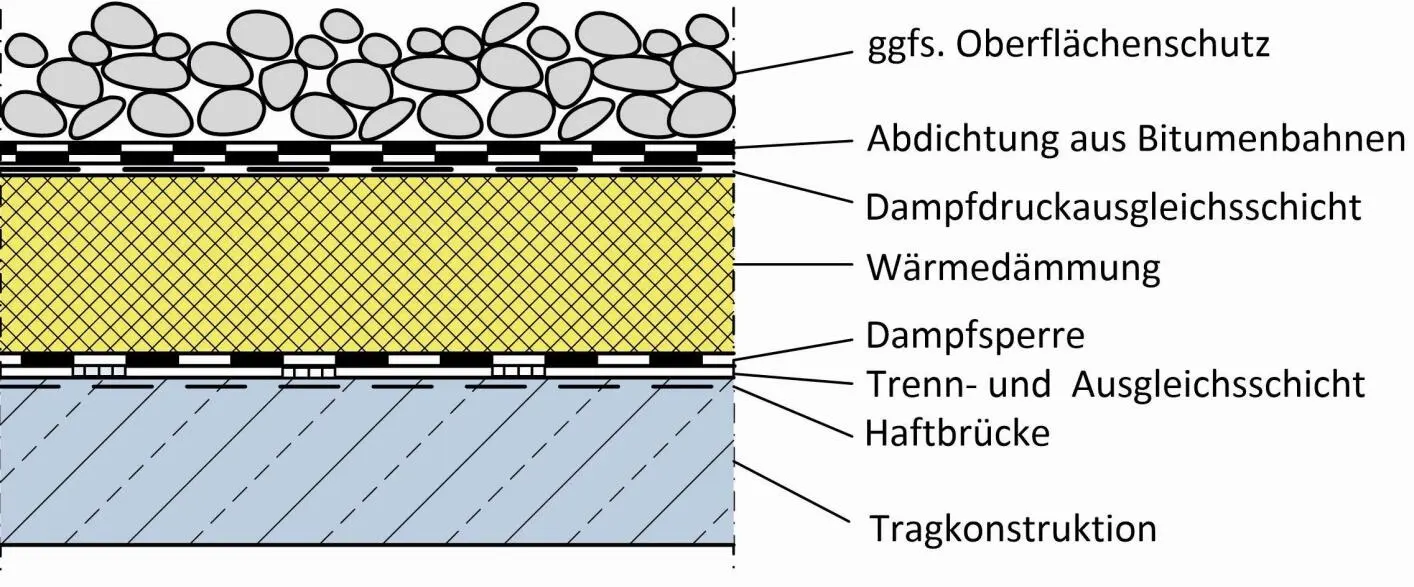

Bild 6: Beispielquerschnitt eines einschaligen, nicht belüfteten Flachdaches (Warmdach) (Quelle: Schmidt)

Die Wärmedämmung {Wärmedämmung} eines nicht belüfteten Daches in konventioneller Bauweise muss dem Anwendungstyp DAA nach DIN 4108-10 entsprechen. Der Anwendungstyp DAA beschreibt die Außendämmung eines Daches oder einer Decke, die vor Bewitterung geschützt ist, sowie Dämmungen unter Abdichtungen.

Nicht belüftete Flachdächer in konventioneller Bauweise werden üblicherweise bei Neubauten mit Flachdächern, die an beheizte Räume grenzen, ausgeführt. Beispielhaft seien Wohngebäude, Büro- und Verwaltungsbauten, Hallen (Sport- und Versammlungshallen, Hallen für Gewerbe- und Industriebetriebe, Flughafenterminals usw.) und ähnliche Gebäude genannt. Konventionelle nicht belüftete Dächer eignen sich für nicht genutzte sowie für genutzte Flächen, wobei die Wärmedämmung für die jeweilige Nutzung geeignet sein muss (z. B. ausreichende Druckbelastbarkeit).

Umkehrdächer {Umkehrdächer}

Bei einem Umkehrdach ist die Schichtenfolge im Vergleich zum nicht belüfteten konventionell ausgeführtem Flachdach umgekehrt, d. h., die Dachabdichtung befindet sich unter der Wärmedämmung. Der typische Aufbau ergibt sich somit wie folgt (von innen nach außen):

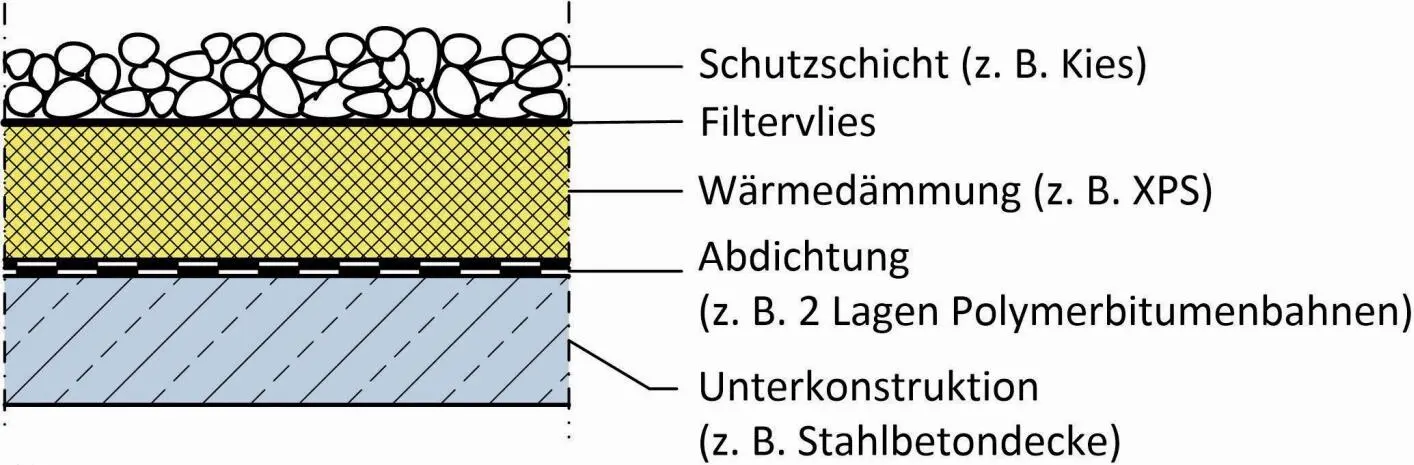

Bild 7: Beispielquerschnitt eines Umkehrdaches (Quelle: Schmidt)

Das Umkehrdach wurde ursprünglich in den USA entwickelt, nachdem dort in den 1950er-Jahren vermehrt Schäden an konventionellen einschaligen Flachdächern mit Bitumenabdichtungen auftraten [25]. Als Ursache hierfür wurden Beanspruchungen aufgrund zu hoher Temperatureinwirkungen der Dachabdichtung vermutet, was zur Entwicklung des Umkehrdaches führte.

Die Ausführung als Umkehrdach bietet sich bei der Durchführung von energetischen Sanierungsmaßnahmen an, wenn sich auf dem Flachdach eine noch im Wesentlichen intakte Abdichtung befindet und diese als Altabdichtung belassen werden soll. Nach der Vorbehandlung des Untergrundes und dem Ausbessern von Schadstellen, die gegebenenfalls in der Abdichtung vorhanden sind, kann direkt auf die Altabdichtung die Wärmedämmschicht in der erforderlichen Stärke aufgebracht werden. Der Einbau einer weiteren Abdichtungsschicht ist nicht erforderlich.

Sofern die Abdichtung neu eingebaut wird, eignen sich hierfür zwei Lagen Polymerbitumenbahnen.

Das Besondere an einem Umkehrdach ist, dass auf den Einbau einer zusätzlichen Dampfsperre verzichtet werden kann, weil die Abdichtung diese Funktion übernimmt. Prämisse hierfür ist selbstverständlich, dass die vorhandene Abdichtung eine ausreichende wasserdampfdiffusionsäquivalente Luftschichtdicke aufweist (sd-Wert). Dies ist durch einen entsprechenden Nachweis nach DIN 4108-3 zu überprüfen.

Eine weitere Besonderheit stellt die Entwässerung des Daches dar. Sie erfolgt sekundär auf der Ebene der Dachoberfläche und primär auf der Abdichtungsebene. Hierzu sind entsprechend konstruierte Abläufe vorzusehen, die in der Lage sind, Niederschlagswasser von beiden Entwässerungsebenen aufzunehmen.

Umkehrdächer erfordern geeignete Dämmstoffe, die eine ausreichende Druckbelastbarkeit aufweisen müssen und gegenüber Witterungseinflüssen beständig sind. Nach DIN 4108-10 müssen Wärmedämmstoffe für Umkehrdächer dem Anwendungstyp DUK entsprechen (DUK: „Außendämmung des Daches, der Bewitterung ausgesetzt (Umkehrdach)“), siehe Tabelle 3. Als Dämmstoff für Umkehrdächer wird vorwiegend extrudiertes Polystyrol (XPS) nach DIN EN 13164 eingesetzt. Für die Anwendung als Dämmstoff für ein Umkehrdach müssen neben den normativen Anforderungen zusätzlich die Anforderungen der Allgemeinen Bauaufsichtlichen Zulassung erfüllt werden. Die Dämmstoffplatten dürfen nur einlagig mit Stufenfalz und mit Fugenversatz verlegt werden. Eine mehrlagige Ausführung mit stumpf gestoßenen Dämmplatten ist nicht zulässig.
