Im Folgenden wird auf die wesentlichen Neuerungen in der aktuellen Edition auszugsweise eingegangen – es geht lediglich um eine grobe Übersicht. Das setzt die Kenntnis der bisherigen Ausgabe voraus. Weitere Angaben finden sich in den sicherheitstechnischen Anforderungen.

In Teil 1 „Allgemeine sicherheitstechnische Anforderungen und Prüfverfahren“ wurden Sprunggeräte neu aufgenommen. Von großer Bedeutung sind die nationalen Abweichungen. Diese gibt es in Deutschland z. B. für stoßdämpfende Böden. Daran hat sich aber mit der neuen Norm nichts geändert. Erhebliche Auswirkungen dagegen hat der Verzicht auf die nationale Abweichung bezüglich Kindern unter drei Jahren/leichte Zugänglichkeit ab Ausgabe 2017-12. Dadurch müssen leicht zugängliche Geräte nun bereits ab einer freien Fallhöhe von 60 cm Brüstungen zur Absturzsicherung haben.

Der Betreiber bzw. Planer muss nun genau überlegen, welche Spielplatzgeräte er weiterhin für die Gruppe U3, also leicht zugänglich, anbieten will und welche nicht. Durch den Wegfall der ehemaligen nationalen Abweichung gelten jetzt die Anforderungen an die Absturzsicherung leicht zugänglicher Geräte in vollem Umfang wie für Europa. Leider wurde nicht kommuniziert, warum diese Änderung erfolgte. An der langjährigen Begründung, dass in Deutschland Kinder unter drei Jahren auch auf Spielplätzen zu beaufsichtigen sind, hat sich nämlich nichts geändert.

Für die Anwendung nicht gerade förderlich ist die vollständige Neuübersetzung der Norm. Von einem guten „Deutsch“ ist keine Rede mehr. Darunter hat vor allem die Verständlichkeit sehr gelitten. Hier hätte man sich vom nationalen Normungsgremium etwas mehr „Mut“ gewünscht. So ist bspw. Anhang C neu mit „Physikalische Prüfung der konstruktiven Festigkeit“. überschrieben. Der bisherige Titel „Belastungsversuche zur kon­struktiven Festigkeit“ war für jedermann verständlich.

Weitere wesentliche Änderungen finden sich zu Schaukeln. Hier wurde die bisherige Sicherheitsphilosophie des alten Beiblatts zur Bodenfreiheit von Nestschaukeln nahezu umgekehrt. Dagegen wurde die Prüfung von Seilbahnen durch Vereinheitlichung von Prüflasten wesentlich erleichtert. Bei Rutschen gibt es nun eine Längenbegrenzung gerader Rutschteile. Für Wippgeräte der Typen 1 bis 4 wurde der Fallraum bei stehender Benutzung auf 1,5 m vergrößert. Karussells müssen keinen Mindestdurchmesser und auch keine Mindestbenutzerstellenzahl mehr haben. Neu aufgenommen wurden schüsselförmige Karussells.

Zu Raumnetzen gab es keine Änderungen.

Aktuell umfasst die Normenreihe folgende Teile:

Für Prüfer konventioneller Spielplätze ist DIN EN 1176-10 Spielplatzgeräte und Spielplatzböden – Teil 10: Zusätzliche besondere sicherheitstechnische Anforderungen und Prüfverfahren für vollständig umschlossene Spielgeräte kaum von Bedeutung. Aktuell ist Ausgabe 2008; es gibt einen Änderungsentwurf von 2020-06.

Fußnoten:

[1]

DIN EN 1177 Stoßdämpfende Spielplatzböden – Prüfverfahren zur Bestimmung der Stoßdämpfung.

DIN EN 1177 Stoßdämpfende Spielplatzböden, Bestimmung der kritischen Fallhöhe [1]{DIN-Normen, DIN EN 1177}

In den Ausgaben 1997 und 2002 der Normenreihe DIN EN 1176/1177 enthielt DIN EN 1177 noch die sicherheitstechnischen Anforderungen an Spielplatzböden, z. B. die Tabelle der üblicherweise auf Spielplätzen verwendeten stoßdämpfenden Bodenmaterialien mit Schichtdicken und kritischen Fallhöhen.

Ab Ausgabe 2008 änderte sich das: DIN EN 1176 enthielt nun den Titel „Spielplatzgeräte und Spielplatzböden“, und die sicherheitstechnischen Anforderungen an die Spielplatzböden wurden aus DIN EN 1177 heraus- und in DIN EN 1176-1 übernommen. In der aktuellen Ausgabe 2018-03 von DIN EN 1177 wurde vor allem ein weiteres Prüfverfahren zugelassen

DIN EN 1177 beschränkt sich seit Ausgabe 2008 auf die Bestimmung der kritischen Fallhöhe von stoßdämpfenden Böden und ist eine reine Prüfnorm. Dazu wird auf den aus der Fahrzeugtechnik bekannten HIC-Wert (Head Injury Criterion) zurückgegriffen. Der Wert ist faktisch ein dimensionsloser Kopf-Verletzungsfaktor. Aus der Fahrzeugtechnik wurde als maximal zulässiger Wert HIC 1000 übernommen. Das ist nicht unstrittig.

Das Messverfahren mit Kunstkopf und integriertem Beschleunigungsaufnehmer kann zwar auch auf Spielplätzen angewandt werden, spielt aber bei den jährlichen Hauptin­spektionen keine Rolle. Wenn die in DIN EN 1176-1 beschriebenen Bodenarten in Abhängigkeit von der freien Fallhöhe verwendet werden, darf vermutet werden, dass die Anforderungen an die Stoßdämpfung der Aufprallfläche erfüllt sind. Andere als diese Bodenarten bedürfen der HIC-Prüfung nach DIN EN 1177.

Das ist z. B. der Fall bei den sog. „Fallschutzplatten“. Diese werden für unterschiedliche Fallhöhen hergestellt. Bei der Verlegung sind alle Randbedingungen des Herstellers zu beachten, damit die erforderliche Stoßdämpfung auch tatsächlich erreicht wird. Entgegen der weit verbreiteten Auffassung von Spielplatzbetreibern bedürfen auch Fallschutzplatten einer regelmäßigen Wartung. Durch UV-Strahlung, Verschmutzung u. a. Faktoren altern sie und sind in der Lebensdauer begrenzt.

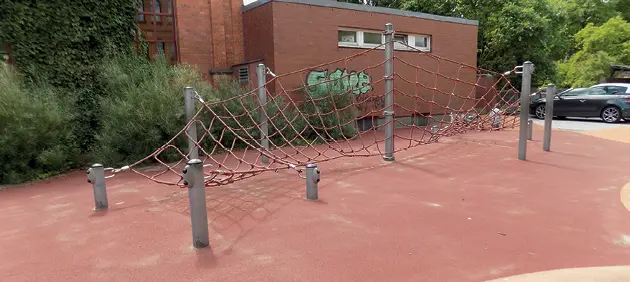

Bild 1: Vor Ort installierter synthetischer Fallschutzbelag muss auch vor Ort nach DIN EN 1177 geprüft werden. (Quelle: GAO – Gesundheits- und Arbeitsschutz Onischka UG [haftungsbeschränkt].)

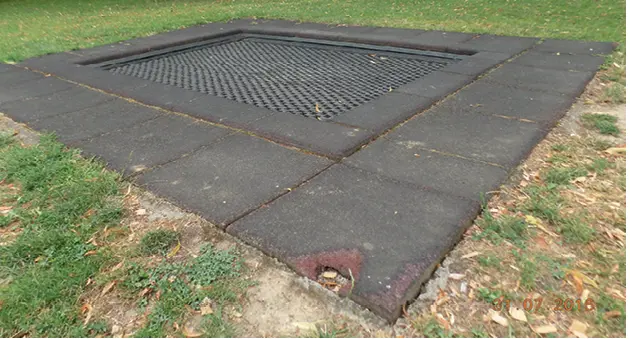

Bild 2: Fallschutzplatten mit Wartungsbedarf. (Quelle: GAO – Gesundheits- und Arbeitsschutz Onischka UG [haftungsbeschränkt].)
