(6.2)

wobei N Rd, M y,Rdund M z,Rddie Bemessungswerte der Tragfähigkeiten in Abhängigkeit von der Querschnittsklasse unter möglicher Berücksichtigung mittragender Breiten sind, siehe 6.2.8.

Anmerkung: Bei Querschnitten der Klasse 4, siehe 6.2.9.3(2).

(8) Gehören alle druckbeanspruchten Teile eines Querschnitts zur Querschnittsklasse 1 oder 2, dann darf für den Querschnitt die volle plastische Momententragfähigkeit angesetzt werden.

(9) Sind alle druckbeanspruchten Teile eines Querschnitts der Querschnittsklasse 3 zuzuordnen, so sollte die Beanspruchbarkeit auf der Grundlage einer elastischen Dehnungsverteilung über den Querschnitt ermittelt werden. Für die Klassifizierung, siehe Tabelle 5.2, sollten Druckspannungen durch Erreichen der Streckgrenze an den äußersten Querschnittsfasern begrenzt werden.

Zu 6.2.1(2)

„Mittragende Breite“ bezeichnet die Wirkung der ungleichförmigen Spannungsverteilung aus Schubverzerrung und „wirksame Breite“ die Wirkung von örtlichem Plattenbeulen.

Mittragende Breiten zur Berücksichtigung der Schubverzerrungen bei elastischem Werkstoffverhalten sind in EN 1993-1-5, Abschnitt 3.2gegeben. Wirksame Breiten zur Berücksichtigung der Wirkung des örtlichen Plattenbeulens oder „wirksame Querschnittswerte“ werden nach EN 1993-1-5, Kap. 4ermittelt. Die gemeinsame Wirkung ist in EN 1993-1-5, Abschnitt 3.3geregelt. Im Grenzzustand der Tragfähigkeit kann unter Voraussetzung elastisch-plastischen Werkstoffverhaltens und gleichzeitiger Berücksichtigung von Schubverzerrung und Plattenbeulen die wirksame Fläche des Druckgurtes durch den Abminderungsfaktor gemäß Gleichung (3.5) in EN 1993-1-5, Abschnitt 3.3verringert werden.

Nachweise für Schubbeulen dünner Bleche sind in EN 1993-1-5, Kap. 5gegeben, für die Nachweise zu Beulen unter lokaler Querbelastung enthält EN 1993-1-5, Kap. 6Regeln, für die Interaktion dieser verschiedenen Beulphänomene gilt EN 1993-1-5, Kap.7.

Als Alternative zu den genannten Beulnachweisen enthält EN 1993-1-5 in Kap.10auch Nachweise mit Bruttoquerschnittswerten und reduzierten Spannungen.

Weitere Erläuterungen zu den Beulnachweisen sind in [K13, K14, K15] zu finden.

Für kaltgeformte Bleche und Profile gelten die Regeln in EN 1993-1-3, siehe hierzu [K46].

Zu 6.2.1(4) und (5)

Während plastische Querschnittsausnutzung nur für Querschnitte der Klasse 1 und 2 möglich ist, vgl. Definition der Querschnittsklassen in Abschnitt 5.5, können elastische Spannungsnachweise für Querschnitte aller Klassen geführt werden. Während für gewisse Querschnittstypen wie I- oder H-Querschnitte in den folgenden Abschnitten zum Teil sehr vorteilhafte, vereinfachte Nachweise genannt sind, stellt das Fließkriterium nach Gleichung (6.1)einen immer gültigen konservativen Grenzspannungsnachweis dar.

Zu 6.2.1(7) und Gleichung (6.2)

In die konservative lineare Interaktionsbeziehung nach Gleichung (6.2)können für Querschnitte der Klassen 1 und 2 plastische Querschnittswerte oder Grenzschnittgrößen, für Querschnitte der Klasse 3 elastische Grenzschnittgrößen eingesetzt werden. Zusätzlich sind die Effekte aus Querkraft nach 6.2.6 und Torsion nach 6.2.7 zu berücksichtigen.

Anmerkung: Tragsicherheitsnachweise dürfen in der Mittelebene von Gurten geführt werden. Zu Ermüdungsnachweisen siehe EN 1993-1-9.

(10) Tritt Fließen als Erstes auf der Zugseite des Querschnitts auf, so dürfen bei der Ermittlung der Beanspruchbarkeit von Klasse-3-Querschnitten die plastischen Reserven auf der Zugseite der neutralen Achse durch den Ansatz einer Teilplastizierung ausgenutzt werden.

(1) Die Bruttoquerschnittswerte sind in der Regel mit den Nennwerten der Abmessungen zu ermitteln. Lö- cher für Verbindungsmittel brauchen nicht abgezogen zu werden, jedoch sind andere größere Öffnungen in der Regel zu berücksichtigen. Lose Futterbleche dürfen in der Regel nicht angesetzt werden.

(1) Die Nettofläche eines Querschnitts ist in der Regel aus der Bruttoquerschnittsfläche durch geeigneten Abzug aller Löcher und anderer Öffnungen zu bestimmen.

(2) Bei der Berechnung der Nettofläche ist der Lochabzug für ein einzelnes Loch die Bruttoquerschnittsfläche des Loches an der Stelle der Lochachse. Bei Löchern für Senkschrauben ist die Fase entsprechend zu berücksichtigen.

(3) Bei nicht versetzten Löchern ist die kritische Lochabzugsfläche der Größtwert der Summen Risslinie 2 in Bild 6.1.

Anmerkung: Der Größtwert kennzeichnet die kritische Risslinie.

(4) Sind die Löcher für Verbindungsmittel versetzt angeordnet, ist als kritische Lochabzugsfläche in der Regel der Größtwert folgender Werte anzunehmen:

a) der Lochabzug wie bei nicht versetzt angeordneten Löchern nach (3);

(6.3)

Dabei ist

Bild 6.1. Versetzte Löcher und kritische Risslinien 1 und 2

Bild 6.2. Winkel mit Löchern in beiden Schenkeln

(5) Bei Winkeln oder anderen Bauteilen mit Löchern in mehreren Ebenen ist der Lochabstand p in der Regel entlang der Profilmittellinie zu messen, siehe Bild 6.2.

(1) Die Ermittlung der mittragenden Breite ist in EN 1993-1-5 geregelt.

(2) Bei Querschnitten der Klasse 4 ist in der Regel die Interaktion zwischen der mittragenden Breite und der mitwirkenden Breite infolge lokalen Beulens nach EN 1993-1-5 zu berücksichtigen.

Anmerkung: Bei kaltgeformten Blechen siehe EN 1993-1-3.

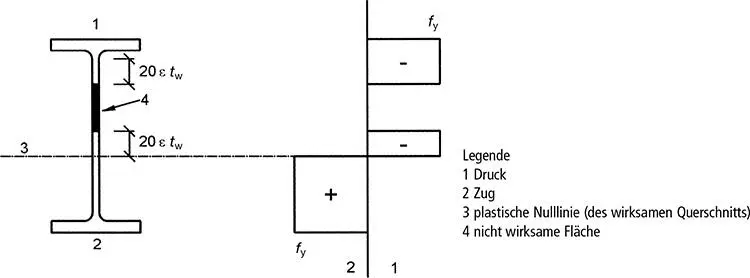

(1) Wenn Querschnitte mit Klasse-3-Steg und Klasse-1- oder Klasse-2-Gurten als Klasse-2-Querschnitte eingestuft werden, siehe 5.5.2(11), wird die gedrückte Fläche des Steges entsprechend Bild 6.3in einen Anteil mit der wirksamen Breite 20 ε t wam Druckgurt und einen weiteren Anteil mit der wirksamen Breite 20 ε t wan der neutralen Achse der plastischen Spannungsverteilung des Querschnitts aufgeteilt.

Zu 6.2.2.3

Vgl. Hinweise zu 6.2.1(2)
