Zu 5.2.2(8) mit NDP dazu

Die Methode (c) entspricht dem klassischen Ersatzstabnachweis, bei dem die Knicklängen des Einzelstabes in und aus der Ebene für die maßgebende Druckkraftverteilung aus den Knickfiguren des Gesamtsystems abgeleitet werden. Dabei kann der Nachweis gemäß dem Bauteilnachweis in Abschnitt 6.3mit den Schnittgrößen nach Theorie I. Ordnung, die am idealen Tragwerk ohne Ansatz von Imperfektionen ermittelt wurden, geführt werden, da durch die Berücksichtigung der Systemknicklänge indirekt bereits der Momentenzuwachs nach Theorie II. Ordnung und infolge der Imperfektionen erfasst ist. Für den Nachweis aus der Bauteilebene sind allerdings auch bei dieser Methode die Stabendschnittgrößen nach Theorie II. Ordnung erforderlich, die ggf. abgeschätzt werden müssen. Diese Momente nach Theorie II. Ordnung können berechnet werden, indem die Momente nach Theorie I. Ordnung mit dem Vergrößerungsfaktor nach Gl. (5.4)vergrößert werden.

Auch für den Fall, wenn Biegedrillknicken ausgeschlossen ist, müssen hier beim Nachweis aus der Ebene Schnittgrößen nach Theorie II. Ordnung berechnet werden, um den P-Δ-Effekt eines verschieblichen Systems auf die Stabendschnittgrößen zu berücksichtigen.

zu 5.2.2(8) Anmerkung

Stabilitätsnachweise dürfen nach dem Ersatzstabverfahren nach DIN EN 1993-1-1:2010-12, 6.3 geführt werden, wenn die Konsequenzen für die Anschlüsse und die angeschlossenen Bauteile berücksichtigt werden. Typische Konsequenzen sind:

a) Bei der Bemessung von biegesteifen Verbindungen ist statt des vorhandenen Biegemomentes MEd das vollplastische Moment Mpl,Rd zu berücksichtigen, sofern kein genauerer Nachweis geführt wird.

b) Bei verschieblichen Systemen mit angeschlossenen Pendelstützen muss eine zusätzliche Ersatzbelastung V0 entsprechend der nachfolgenden Gleichung zur Berücksichtigung der Vorverdrehungen der Pendelstützen bei der Ermittlung der Schnittgrößen nach Theorie I. Ordnung angesetzt werden:

(NA.2)

mit

Pi Normalkraft der Pendelstütze i

ϕ nach DIN EN 1993-1-1:2010-12, 5.3.2(3) a)

(1) Bei der Tragwerksberechnung sind in der Regel geeignete Ansätze zu wählen, um die Wirkungen von Imperfektionen zu erfassen. Diese berücksichtigen insbesondere Eigenspannungen und geometrische Imperfektionen wie Schiefstellung und Abweichungen von der Geradheit, Ebenheit und Passung sowie Exzentrizitäten, die größer als die grundlegenden Toleranzen nach EN 1090-2 sind, die in den Verbindungen des unbelasteten Tragwerks auftreten.

(2) In den Berechnungen sollten äquivalente geometrische Ersatzimperfektionen, siehe 5.3.2 und 5.3.3, verwendet werden, deren Werte die möglichen Wirkungen aller Imperfektionen abdecken, es sei denn, diese Wirkungen werden in den Gleichungen für die Beanspruchbarkeit von Bauteilen indirekt erfasst, siehe 5.3.4.

(3) Folgende Imperfektionen sind in der Regel anzusetzen:

a) Imperfektionen für Gesamttragwerke und aussteifende Systeme;

b) örtliche Imperfektionen für einzelne Bauteile.

(1) Die anzunehmende Form der Imperfektionen eines Gesamttragwerkes und örtlicher Imperfektionen eines Tragwerks kann aus der Form der maßgebenden Eigenform in der betrachteten Ebene hergeleitet werden.

(2) Knicken, sowohl in als auch aus der Ebene, einschließlich Drillknicken mit symmetrischen und antimetrischen Knickfiguren ist in der Regel in der ungünstigsten Richtung und Form zu berücksichtigen.

(3) Bei Tragwerken, deren Eigenform durch eine seitliche Verschiebung charakterisiert ist, können in der Regel die Einflüsse der Imperfektionen bei der Berechnung durch eine äquivalente Ersatzvorverformung in Form einer Anfangsschiefstellung des Tragwerks und der Vorkrümmung der einzelnen Bauteile berücksichtigt werden. Die Imperfektionen sind dann wie folgt zu ermitteln:

Zu 5.3.1(1)

Die in den Imperfektionsannahmen berücksichtigten geometrischen Abweichungen sollten die zulässigen Toleranzen nach EN 1090-2 abdecken, insbesondere die als wesentliche oder auch als grundlegende Toleranzen bezeichneten Grenzwerte (unverzichtbar für die Standsicherheit), so dass nur, wenn es in der Praxis Abweichungen davon gibt, ggf. Zusatznachweise erforderlich werden, vgl. EN 1090-2, Abschnitt 11.2.1.

Zu 5.3.1(2)

Vergleichbar mit der Vorgehensweise in DIN 18800 sind bei der Tragwerksberechnung sowohl strukturelle Imperfektionen (z. B. Eigenspannungen, ungleichmäßige Verteilung der Streckgrenze etc.) als auch geometrische Imperfektionen (z. B. Schiefstellungen, Vorkrümmungen, Toleranzen) zu berücksichtigen. Da sich die geometrischen Imperfektionen einfacher in einer Stabwerksberechnung abbilden lassen als z. B. Walzeigenspannungen, werden die geometrischen und strukturellen Imperfektionen in der Regel zu äquivalenten geometrischen Ersatzimperfektionen umgewandelt, die als globale Imperfektionen (Schiefstellung) für das Gesamttragwerk oder das betrachtete aussteifende System oder als lokale Imperfektionen (Schiefstellung einzelner Tragglieder, Stabkrümmungen) für ein einzelnes Bauteil anzusetzen sind. Diese Ansätze dienen dazu, unvermeidbare „Ungenauigkeiten“ zu berücksichtigen. Echte Fehler der Konstruktion oder der Herstellung (z. B. Verwechslung von Materialstärken oder Materialgüten) werden damit nicht abgedeckt und können insofern auch nicht durch die Imperfektionen „entschuldigt“ werden.

Die Imperfektionen sind in erster Linie in Hinblick auf die Anwendung der Fließgelenktheorie definiert. So erfassen i. Allg. die Imperfektionen für die plastische Bemessung auch die Ausbildung von Fließzonen und die dadurch vergrößerten Verformungen. Andererseits sind aber Einflüsse von nachgiebigen Verbindungen und Anschlüssen, vgl. EN 1993-1-8, Abs. 6.3, Schubverformungen oder auch Fundamentsetzungen u.Ä., wenn sie eine relevante Größenordnung haben, gesondert zu berücksichtigen.

Zu 5.3.2(1) und (2)

Die Annahme der Imperfektion in Anlehnung an die zum kleinsten Eigenwert gehörende Knickfigur führt im Regelfall (nicht immer, vgl. [K6]) zur ungünstigsten Beanspruchung. Die Annahme der Biegeverformung als Imperfektionsform kann dagegen zu unsicheren Ergebnissen führen, vgl. Hinweise zum „Spannungsproblem mit Verzweigungspunkt“ in [K7]. Es muss jeweils nur eine Imperfektion in einer Richtung angesetzt werden.

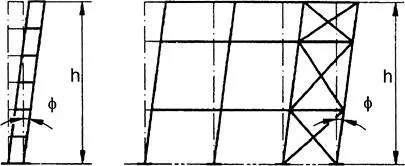

Bild 5.2. Äquivalente Stützenschiefstellung

a) globale Anfangsschiefstellung, siehe Bild 5.2:

(5.5)

Dabei ist

ϕ 0	der Ausgangswert: ϕ 0= 1/200;
α h	der Abminderungsfaktor für die Höhe h von Stützen:
h	die Höhe des Tragwerks, in m;
α m	der Abminderungsfaktor für die Anzahl der Stützen in einer Reihe:
m	Anzahl der Stützen in einer Reihe, unter ausschließlicher Betrachtung der Stützen, die eine Vertikalbelastung größer 50 % der durchschnittlichen Stützenlast in der betrachteten vertikalen Richtung übernehmen.

b) eingeprägte Vorkrümmung von Bauteilen
