Ричард Фейнман - 6. Электродинамика

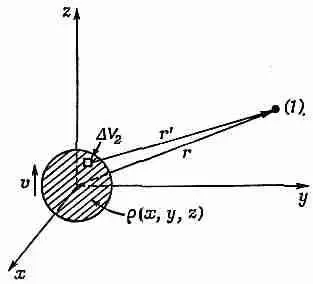

Фиг. 21.2. Потенциалы в точке (1) даются интегралами от плот­ности заряда r.

По­лагая r 12=r в j(t- r 12/с), мы вычисляем плотность тока для всего сгустка в одно и то же время (t-r/с). Это приближение годится лишь тогда, когда скорость v заряда много меньше с. Мы, стало быть, ведем расчет в нерелятивистском случае. После замены j на rv интеграл (21.17) превращается в

Раз скорость всех зарядов в сгустке одна и та же, этот инте­грал просто равен v/r, умноженному на общий заряд q. Но qv — это как раз dp/dt (скорость изменения дипольного момента), только надо ее, конечно, определять в более раннее время (t-r/с). Запишем эту величину так: p(t-r/с). Итак, мы полу­чаем для векторного потенциала

Мы узнали, что ток в меняющемся диполе создает векторный потенциал в форме сферических волн, источник которых обла­дает силой р’/4pe 0с 2.

Теперь из B=СXA можно получить магнитное поле. По­скольку р’ направлен по оси z, у А есть только z-компонента; в роторе остаются только две ненулевые производные. Значит, В х =дА г /ду и В =— дА z /дх. Поглядим сперва на В х :

(21.19)

Чтобы продифференцировать, вспомним, что r=Ц(x: 2+y 2+z 2), так что

Но мы помним, что дr/ду=y/r; значит, первое слагаемое даст

(21.21)

что убывает как 1/r 2, т. е. как поле статического диполя (потому что в данном направлении у/r постоянно).

Второе слагаемое в (21.20) приводит к новому эффекту. Если провести в нем дифференцирование, то получится

(21.22)

где р” — просто вторая производная р по t. Вот это-то получаю­щееся от дифференцирования числителя слагаемое и ответственно за излучение. Во-первых, оно описывает поле, убываю­щее на расстоянии как i/r, во-вторых, зависит от ускорения заряда. Теперь вам должно быть ясно, как мы собираемся по­лучить формулу типа (21.1'), описывающую световое излучение.

Явление это настолько интересно и важно, что стоит немного подробнее разобраться в том, откуда берется это «радиацион­ное» слагаемое. Мы начинали с выражения (21.18), зависящего от r как 1 /r и тем самым похожего на кулонов потенциал (если не обращать внимания на запаздывающий множитель в числи­теле). Почему же когда мы, желая получить поле, дифферен­цируем по пространственным координатам, то не получаем просто поля вида 1/r 2(конечно, с соответствующей временной задержкой)?

А вот почему. Представьте, что диполь приведен в колеба­тельное движение вверх и вниз. Тогда

Если начертить график зависимости А r от r в каждый данный момент, то получится кривая, показанная на фиг. 21.3. Амплитуда в пиках убывает как 1/r, но, кроме того, еще имеются пространственные колебания, которые ограничены огибающей вида 1/r. Пространственные производные в формуле пропор­циональны наклону кривой. Из фиг. 21.3 видно, что встречаются намного более крутые наклоны, чем наклон самой кривой 1/г. Очевидно, что при данной частоте наклоны в пиках пропорцио­нальны амплитуде волны, меняющейся как 1/r. Тем самым объяс­няется степень спадания радиационного слагаемого с расстоя­нием.

Все это получается оттого, что временные вариации в источ­нике превращаются в пространственные вариации, когда волны начинают разбегаться в стороны, магнитные же поля зависят от пространственных производных потенциала.

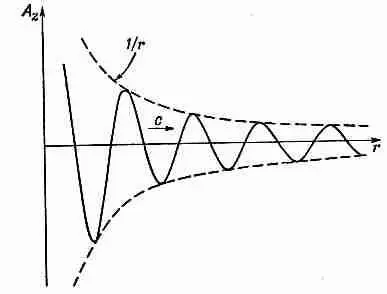

Фиг. 21.3. Зависимость ве­личины А от r в момент t для сферической волны от колеблющегося диполя.
