Наряду с приборами, дающими возможность осуществлять линейное усиление сигналов, в электронике, в вычислительной технике, и особенно в автоматике, широкое применение находят приборы с падающим участком вольт-амперной характеристики. Эти приборы чаще всего выполняют функции электронного ключа и имеют два состояния: запертое, характеризующееся высоким сопротивлением, и отпертое, характеризующееся минимальным сопротивлением.

Динистор — это управляемый диод, состоящий из четырех чередующихся слоев p 1— n 1-p 2-n 2. Если подать на него не очень большое напряжение U, плюсом на слой р 1и минусом на слой n 1, то потечет ток в направлении, как показано стрелкой. В результате переходы П 1и П 2будут работать в прямом направлении, а переход П 2— в обратном. Таким образом, получится как бы сочетание двух транзисторов в одном приборе.

Комбинация транзисторов p-n-p и n-p-n обладает свойствами динистора и используется на практике: одним транзистором является комбинация слоев p 1-n 1-p 2, другим, соответственно — комбинация слоев n 1-p 2-n 2. Слои p 1и n 2являются эмиттерами, n iи p 2— базами для одного транзистора и коллекторами для второго. Во избежание путаницы их называют базами. Переход П 2называют коллекторным.

Происхождение отрицательного участка на характеристике динистора обусловлено той же причиной, что и в лавинном транзисторе. У обоих приборов на этом участке задан постоянный ток базы (у динистора он равен нулю).

Предпочтительным материалом для динисторов является кремний, т. к. у кремниевых переходов благодаря большей роли процессов генерации — рекомбинации коэффициент инжекции при малых токах близок к нулю, и с ростом тока увеличивается медленно. Еще одним преимуществом кремния является малая величина тока в запертом состоянии прибора. Однако, с другой стороны, кремниевые переходы характерны большей величиной прямого напряжения и большим сопротивлением слоев. Это ухудшает параметры динистора в открытом состоянии.

Преимущества электронных устройств с участием динисторов (многие из которых источники питания и преобразователи напряжения) — малая рассеиваемая мощность и высокая стабильность выходного напряжения; одним из недостатков является ограниченный выбор выходных напряжений, определяемый напряжениями включения (открывания) динисторов. Купирование этого недостатка полностью во власти разработчиков и производителей современной элементной базы динисторов.

Далее рассмотрим справочные данные (электрические характеристики) популярных динисторов.

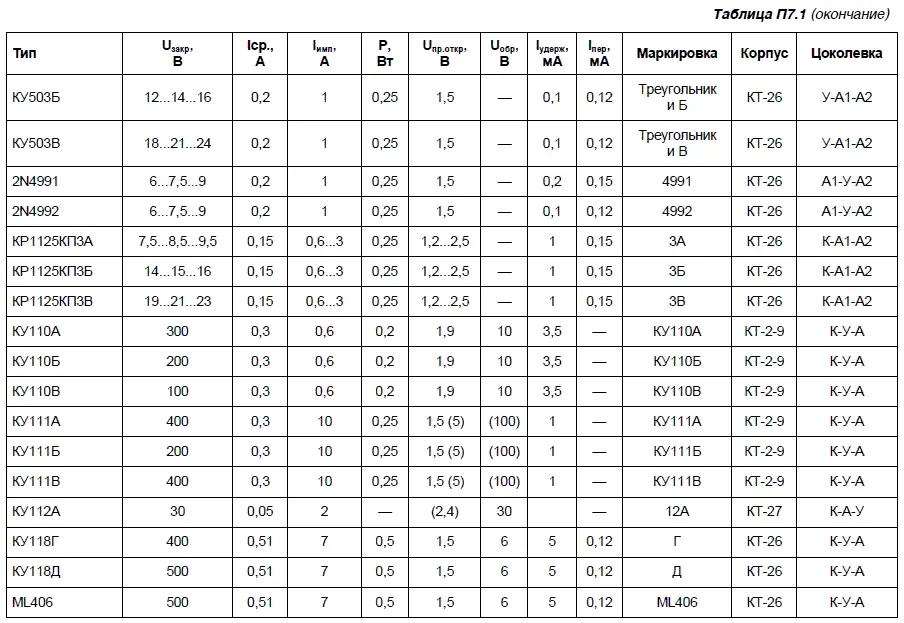

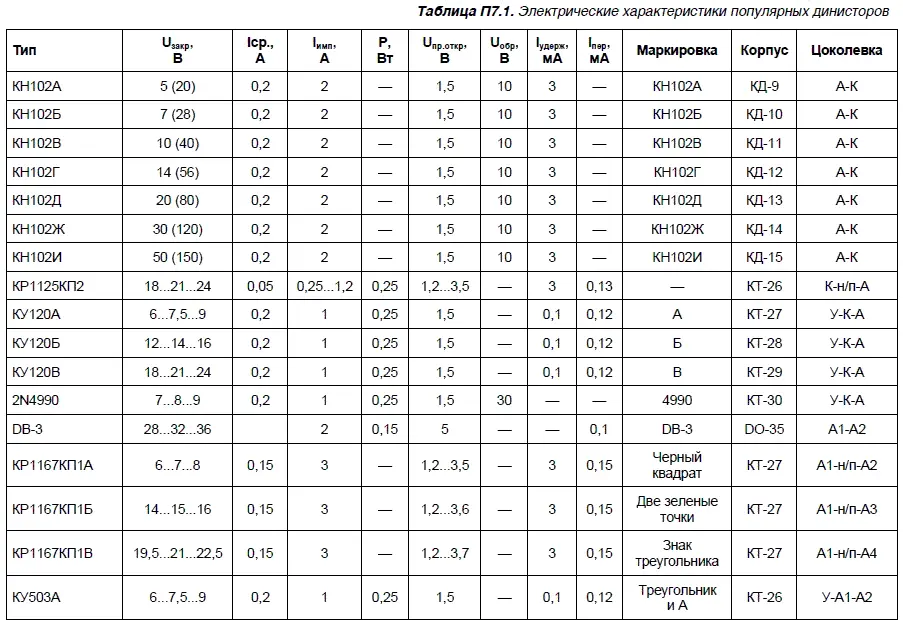

Электрические характеристики популярных динисторов представлены в табл. П7.1.

Реле фирмы Omron широко используются в бытовой технике, системах автоматизации, мобильных устройствах, информационном оборудовании. Приведенная в табл. П8.1—П8.9 справочная информация поможет при определении реле по его названию на схеме или печатной плате, заменах вышедших из строя реле, поиске их аналогов по электрическим характеристикам и правильному подбору по размерам.
