Популярные отечественные диоды, стабилитроны и стабисторы. Справочные данные

Радиолюбители в повседневной практике часто применяют дискретные полупроводниковые элементы — диоды, стабилитроны и стабисторы.

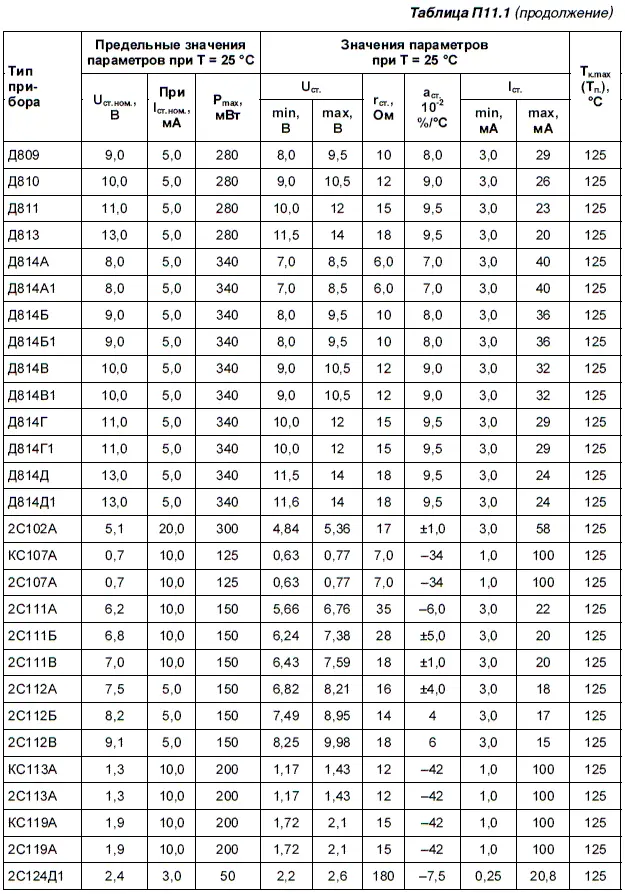

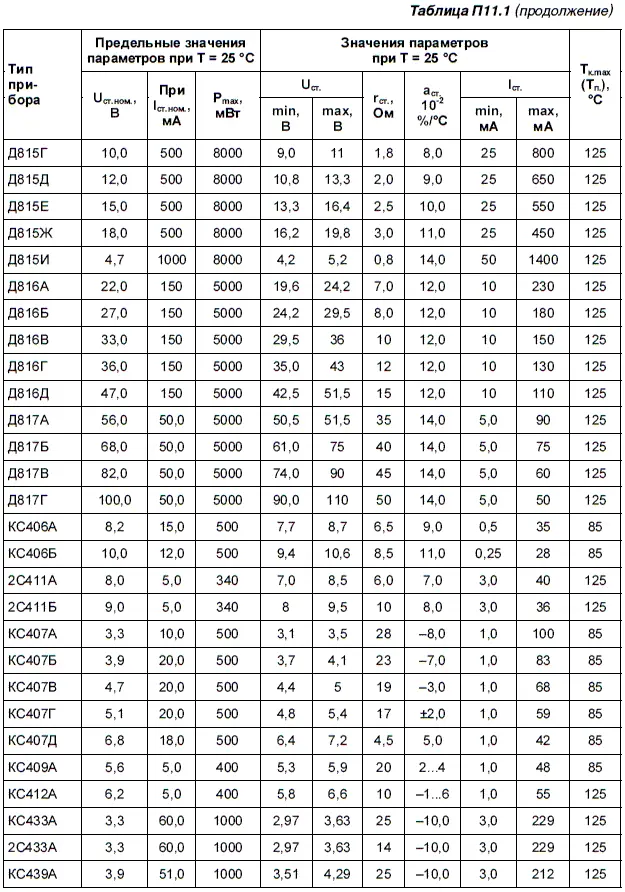

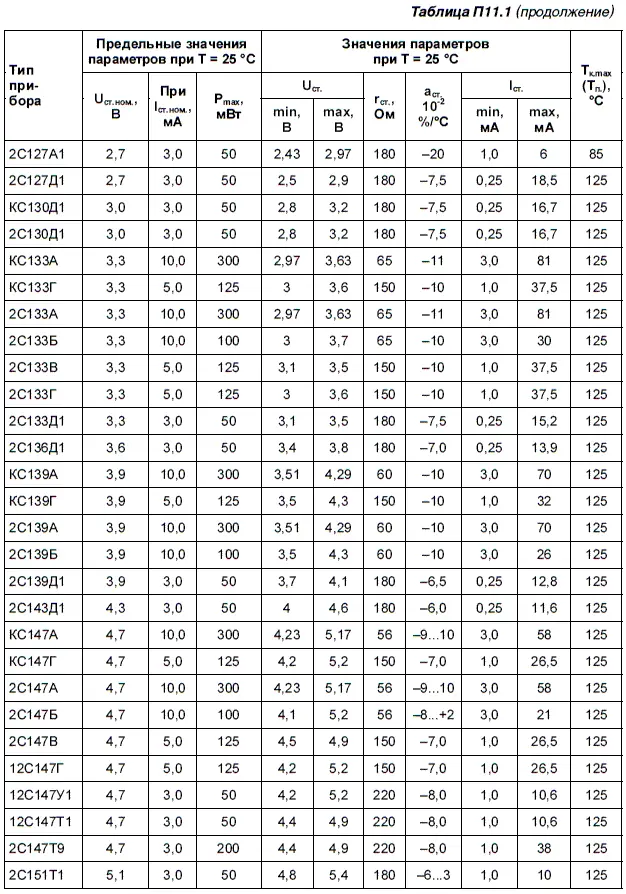

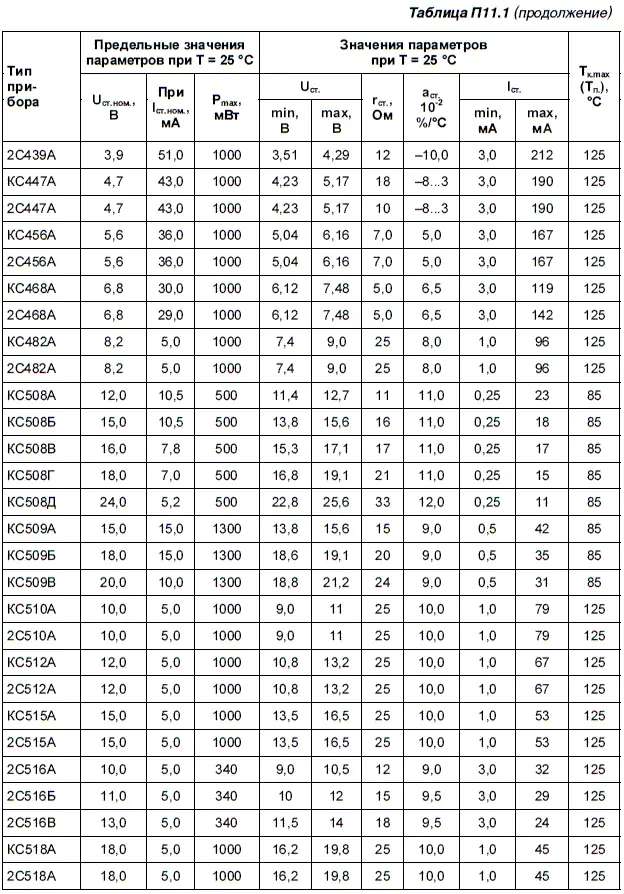

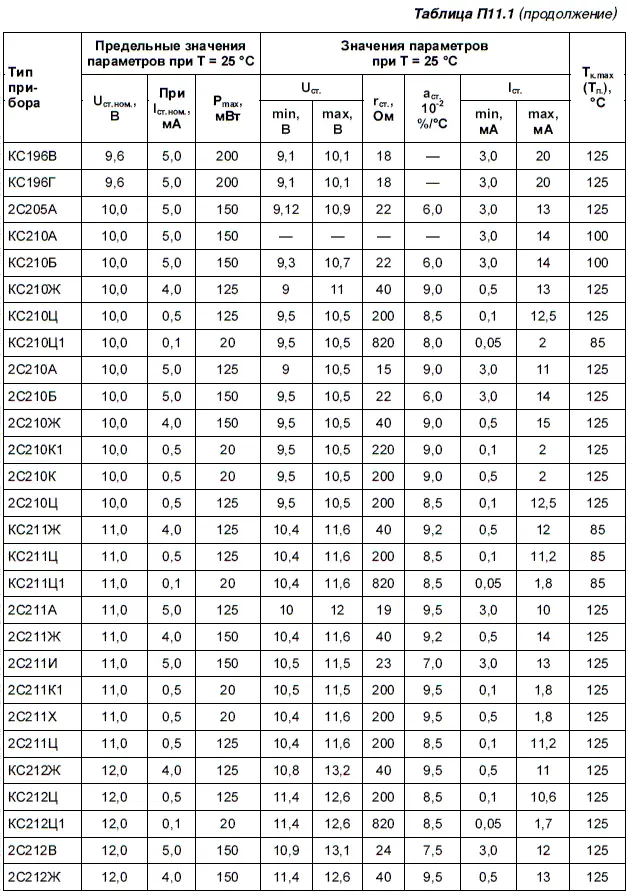

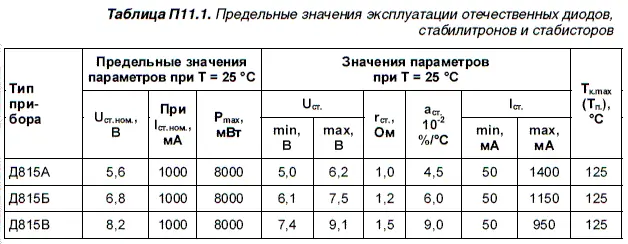

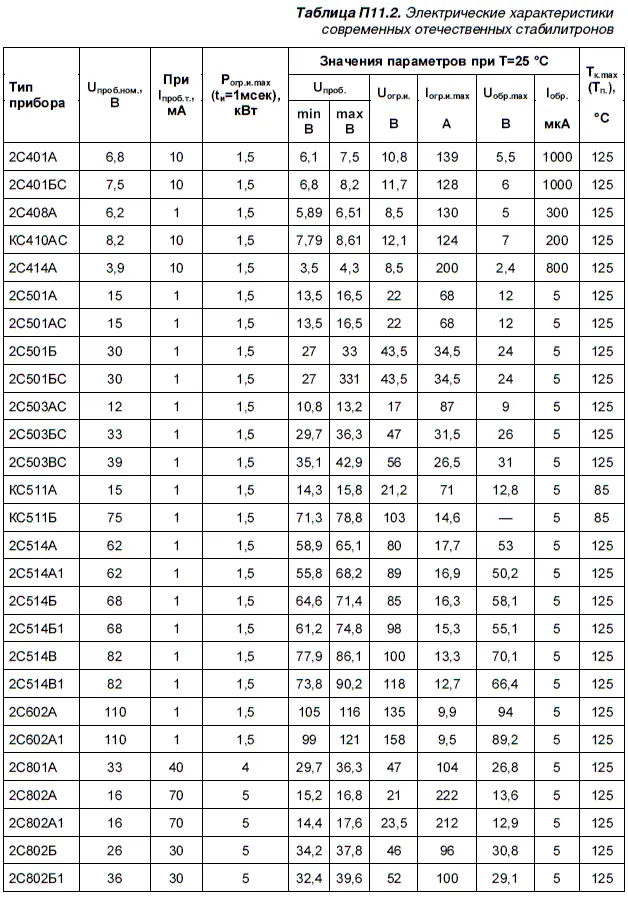

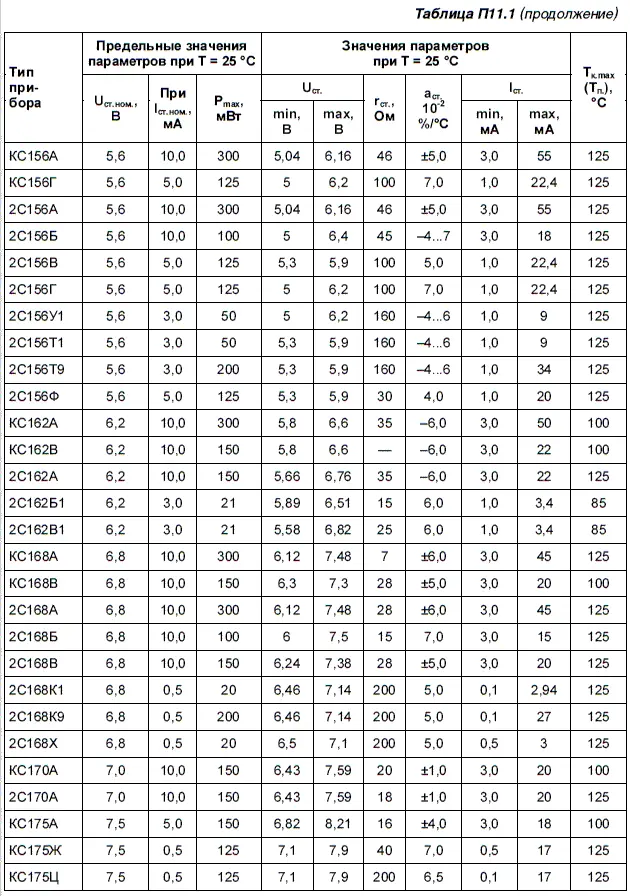

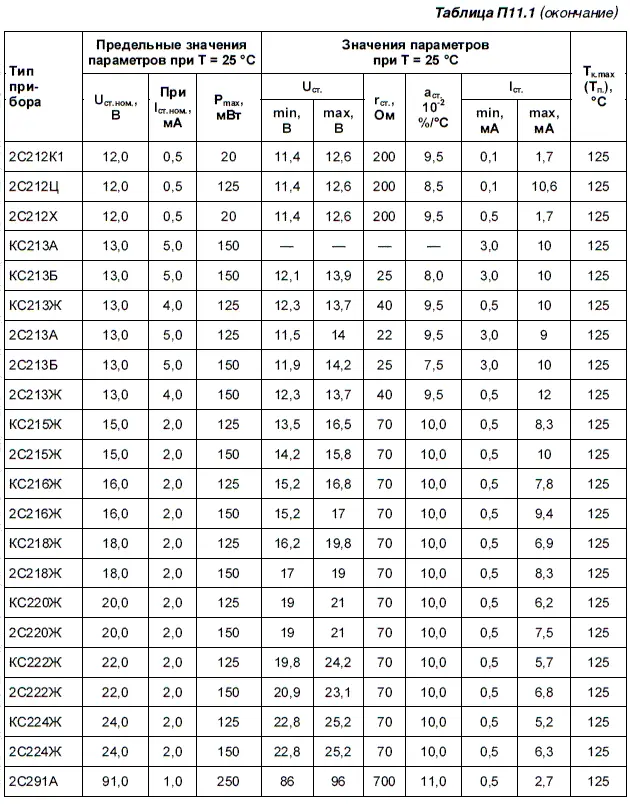

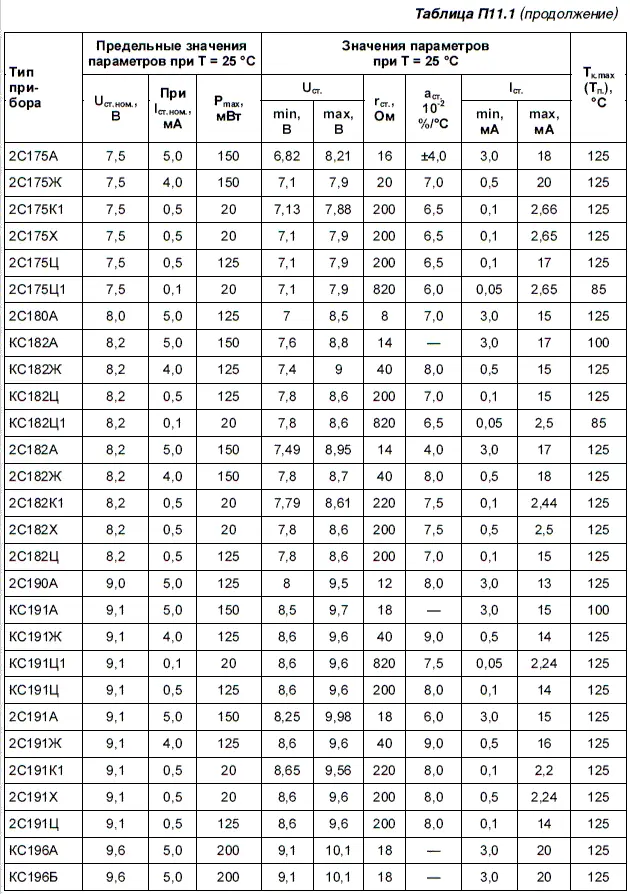

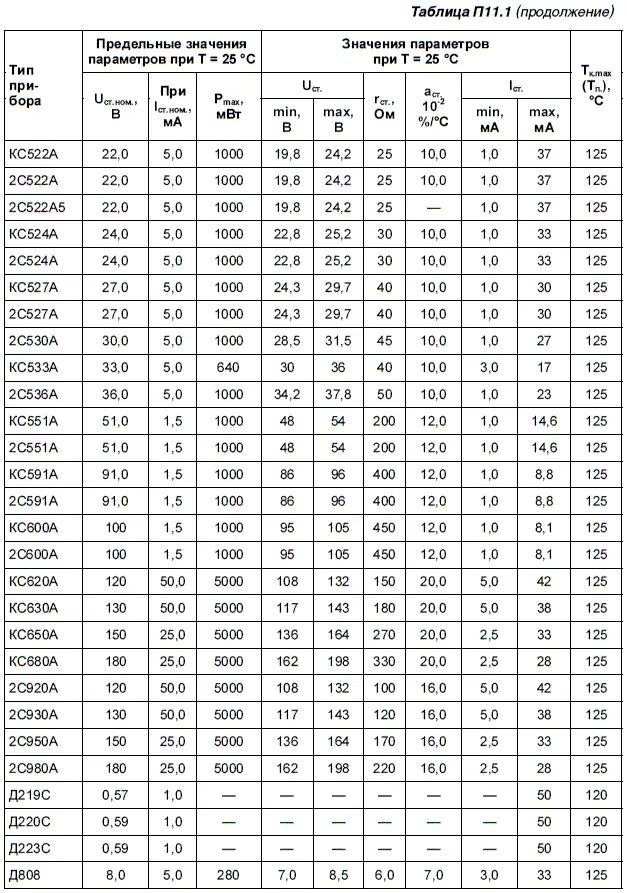

Для того чтобы правильно подобрать электронный компонент, произвести замену неисправной детали или рассчитать параметры электрической схемы, требуется знание электрических параметров, обозначений и маркировки полупроводниковых приборов. Все эти сведения можно найти в специализированных справочниках. Однако удобнее работать когда все необходимые справочные данные скомпонованы вместе, находятся «перед глазами» и нет необходимости обрабатывать несколько источников информации. В подборку справочных данных, состоящую из табл. П11.1—П11.5, сведены электрические параметры и особенности маркировки наиболее популярных полупроводниковых приборов. Эти данные подготовлены автором благодаря многолетнему опыту работы с полупроводниковыми приборами.

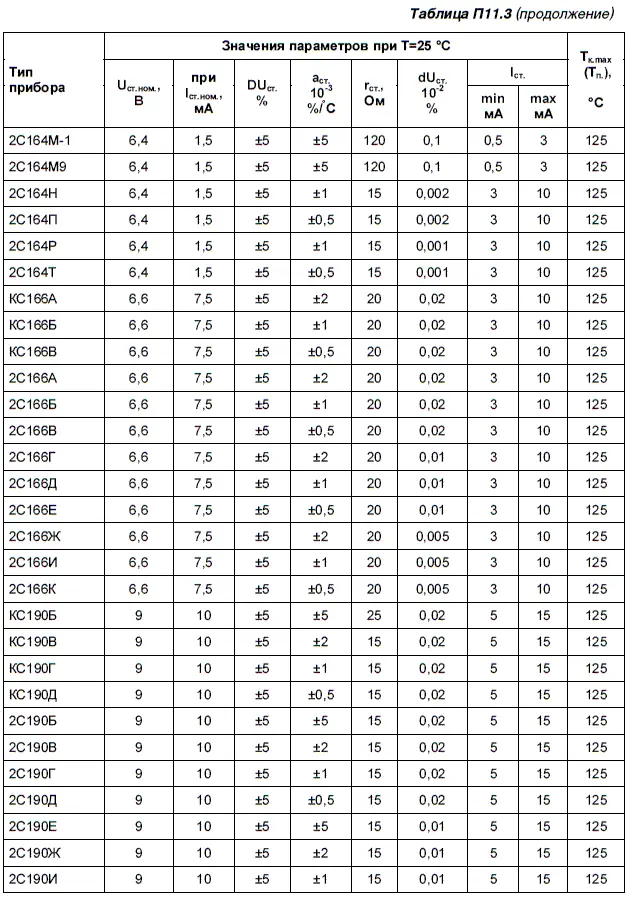

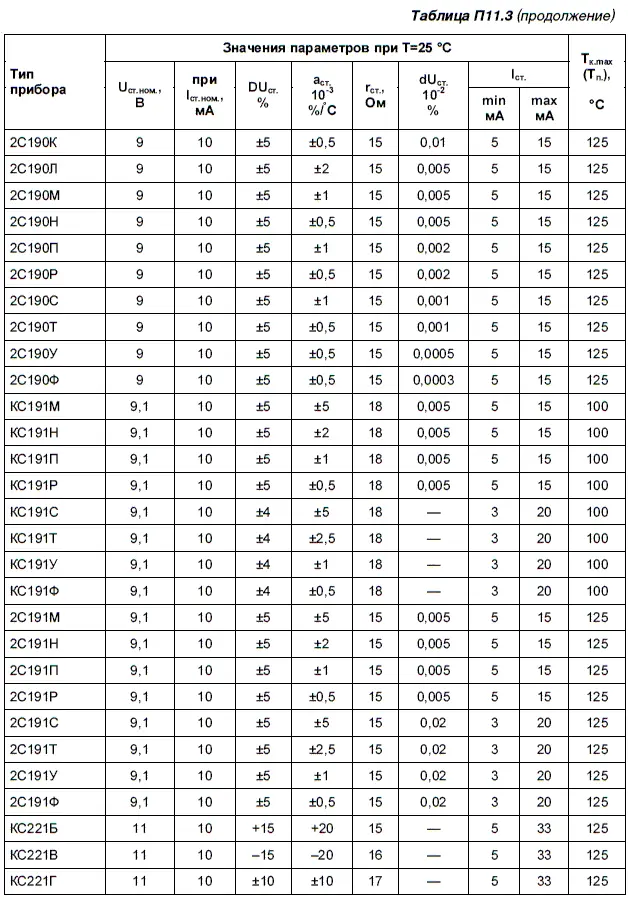

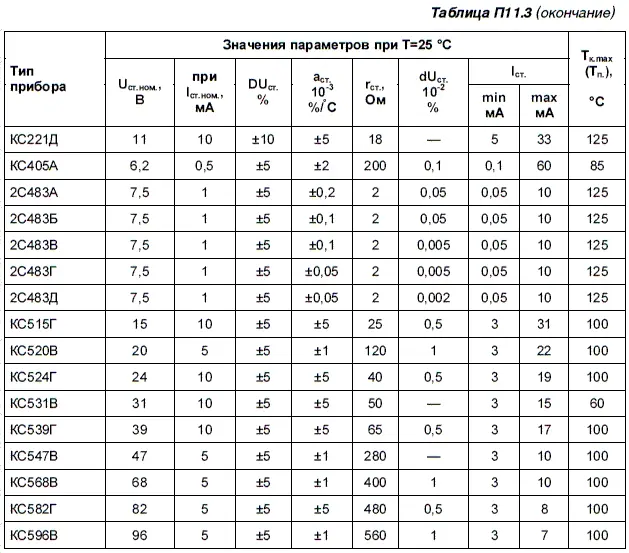

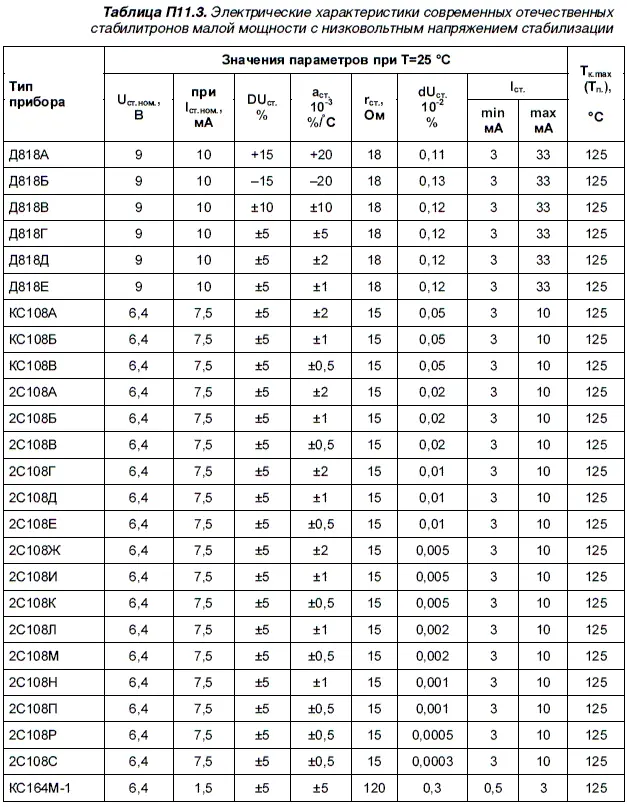

В табл. 11.3 представлены также электрические характеристики высоковольтных (но малой мощности) стабилитронов с напряжением стабилизации 31–96 В. Справочные данные по этим стабилитронам — в конце табл. 11.3.

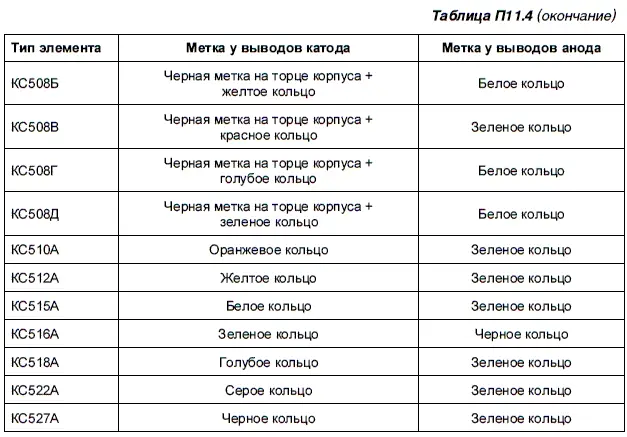

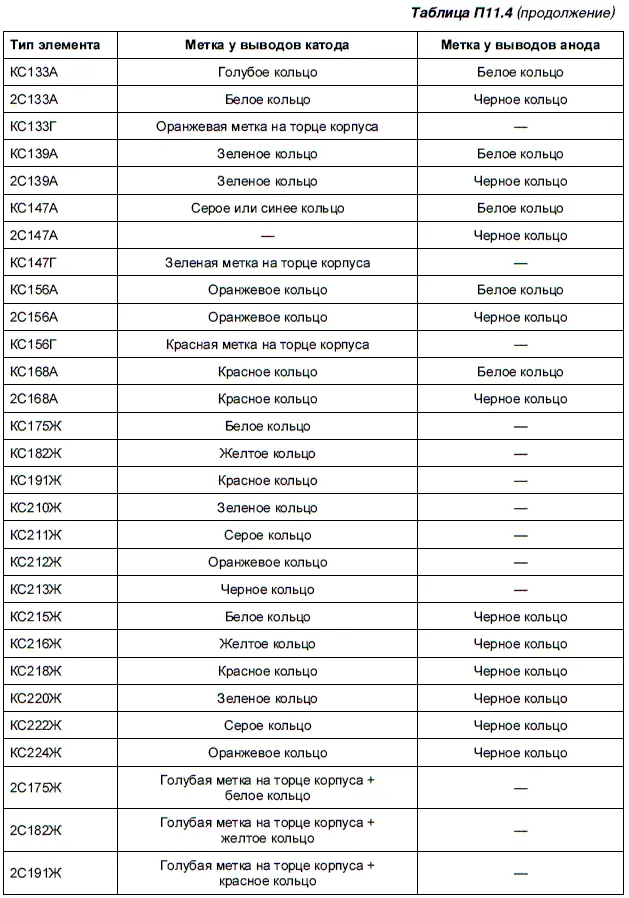

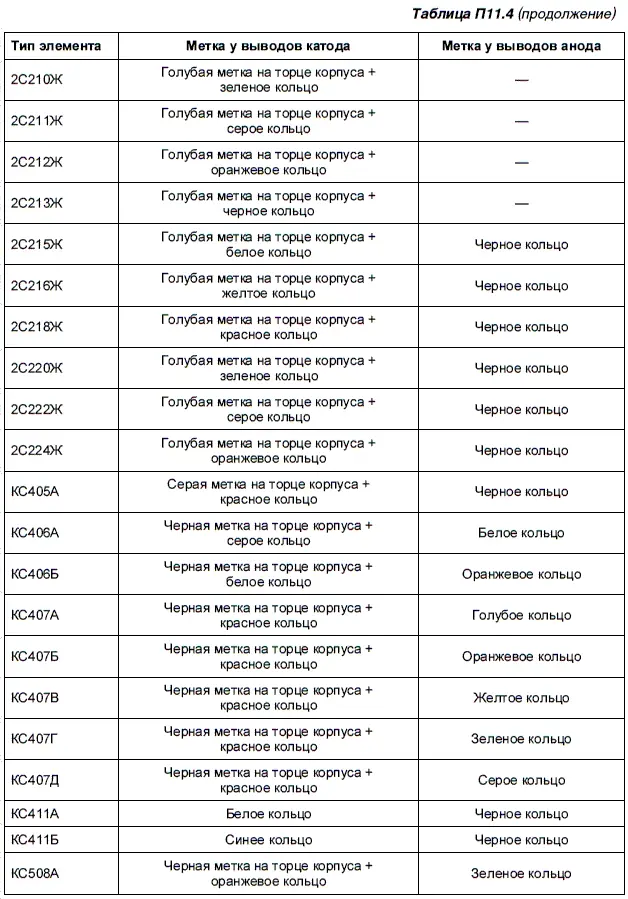

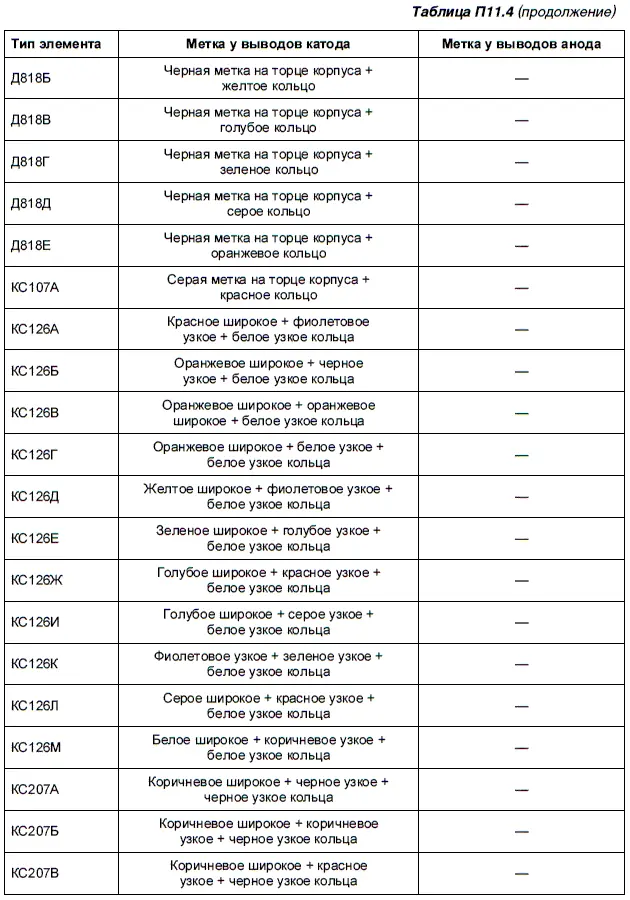

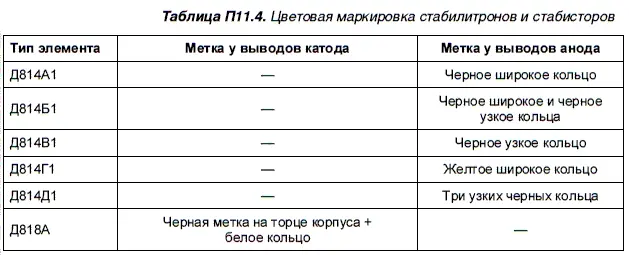

В табл. П11.4 представлены данные по цветовой маркировке отечественных стабилитронов и стабисторов.

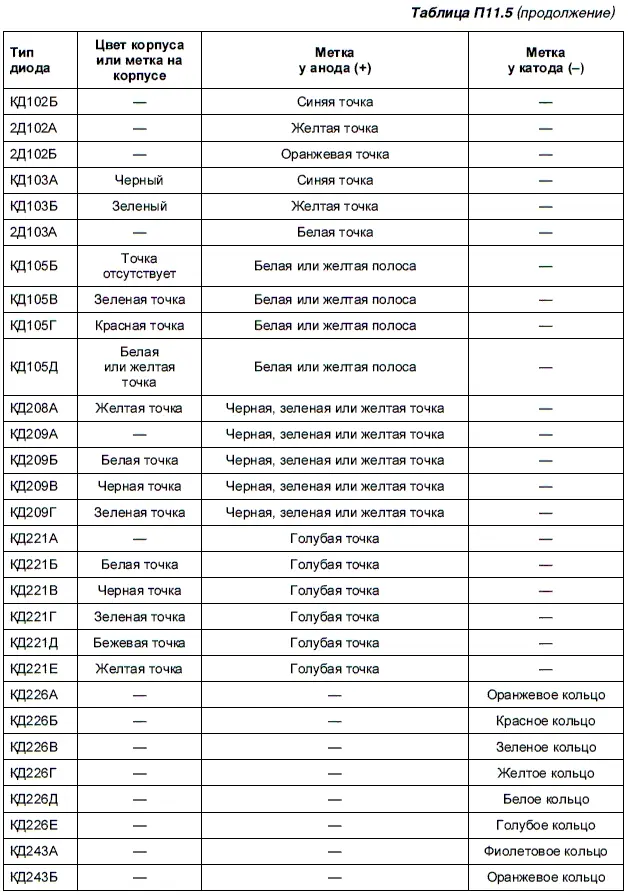

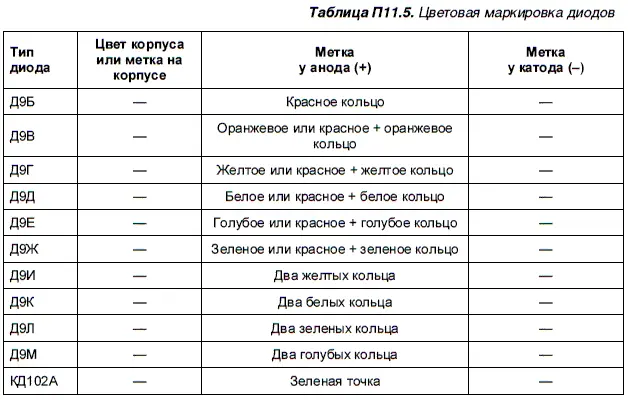

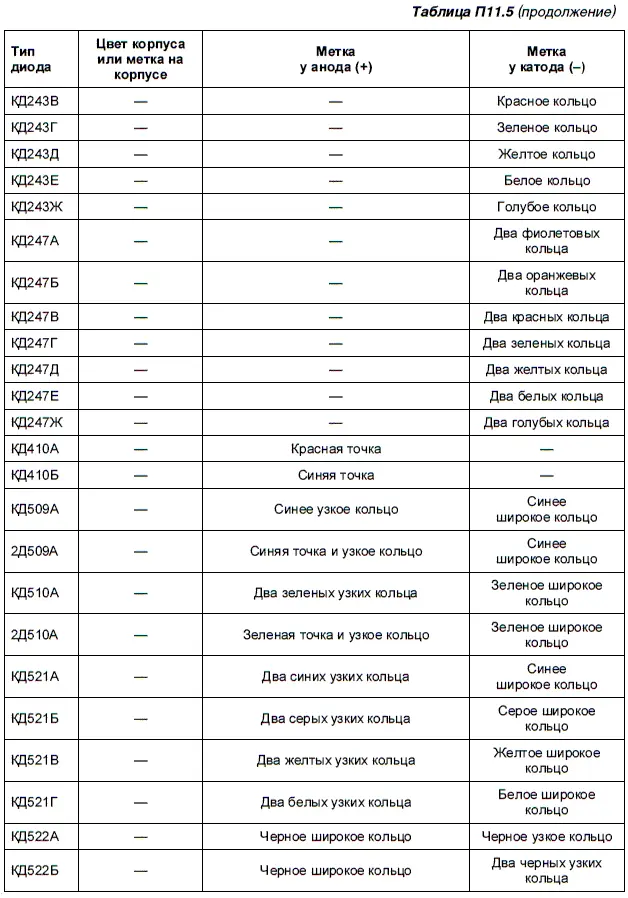

Информация по цветовой маркировке диодов представлена в табл. П11.5.

Среди многообразия коаксиальных кабелей наиболее популярными являются кабели с волновым сопротивлением 75 Ом (применяемые в качестве фидеров для телевизионной техники с частотами 50—862 МГц) и кабели с волновым сопротивлением 50 Ом, применяемые в основном в качестве фидеров антенн радиопередающих (радиоприемных) устройств на частотах до 250 МГц. Во втором случае, кабели в качестве фидеров с волновым сопротивлением 50 Ом используются в том числе радиолюбителями, осуществляющими радиосвязь на дальние и короткие расстояния и применяющих для этой цели трансиверы и радиостанции с мощностью (передатчика) до 100 Вт. Наиболее популярные кабели и их обозначения представлены далее.
