Полноцветные светодиоды (мультиколор), появившиеся всего несколько лет назад в розничной продаже, явились прототипом жидкокристаллических мониторов и плазменных панелей современных телевизоров.

Активно применяются в качестве индикаторов мигающие светодиоды и светодиоды с ультрафиолетовым спектром свечения. Для того чтобы разбираться в многообразии современных светодиодов, знать их электрические характеристики и грамотно заменять светодиоды, представлять различия между отечественными и зарубежными светодиодами, автор поместил справочный материал по наиболее популярным светодиодам в несколько следующих далее таблиц. Итак, рассмотрим по порядку наиболее популярные типы светодиодов.

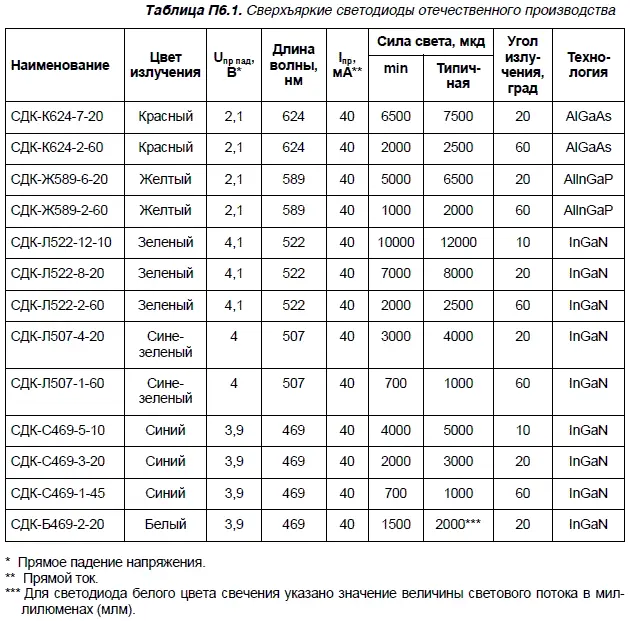

Наиболее популярные сверхъяркие светодиоды рассмотрены в табл. П6.1.

Благодаря современной технологии и уникальной конструкции, светодиоды, приведенные в табл. 6.1, имеют возможность работать в температурной диапазоне -65…+85 °C при том, что их зарубежные аналоги по электрическим характеристикам выдерживают лишь температурный диапазон -30…+60 °C.

Мигающие светодиоды занимают важную нишу в радиоэлектронике их предназначение весьма широко. Кроме использования мигающих светодиодов в качестве привлекающих визуальное внимание индикаторов (мигающее свечение намного лучше привлекает внимание, чем однообразное монохромное), их можно с успехом применять в качестве весьма стабильных источников для различного рода генераторов импульсов, параметрических сигнализаторов или сигнализаторов прерывистого звучания. Так, если до появления доступных мигающих светодиодов для прерывания генератора ЗЧ требовалось вводить в схему RC-цепочку, то теперь достаточно подключения одного мигающего светодиода, который сам по себе является электронным узлом генератора с прерыванием. Авторские эксперименты по этому поводу опубликованы в [33], [46], см. список использованной литературы. Внешний вид мигающих светодиодов — обычный, их выпускают с диаметром 2,9 (3 мм) и 5 мм.

Основные отличительные качества, выделяющие мигающий светодиод, — это стабильность частоты мигания. Ее изменение при уменьшении тока через светодиод (возможность незначительной регулировки) и широкий угол обзора. В наименовании мигающие светодиоды имеют латинскую букву «F» (табл. П6.2).

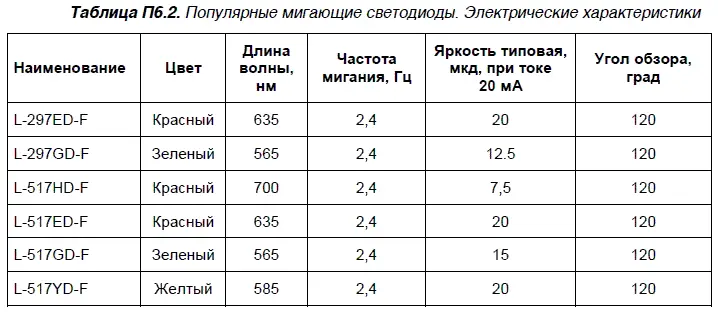

Наиболее популярные типы мигающих светодиодов представлены в табл. П6.2.

Полноцветные светодиоды приобретают среди радиолюбителей всеобщую популярность.

Например, компания PARA Light Electronics с 2005 года начала выпускать новые типы светодиодов EP-LED.

Это оригинальные изделия, трехкристальные трехцветные светодиоды с прямым током каждого из переходов до 150 мА (для типов EP204K-150G1R1B1-XX и EP201С-150G1R1B1-CA). Суммарная сила света трех диодов составляет до 17,5 кд (кандел), при этом угол свечения равен 60°.

При силе света 14 кд обеспечивается угол более 100°.

Рассеиваемая мощность при максимальном токе составляет 1,6 Вт, поэтому данные диоды требуют принятия мер по отводу тепла, например, использование радиатора.

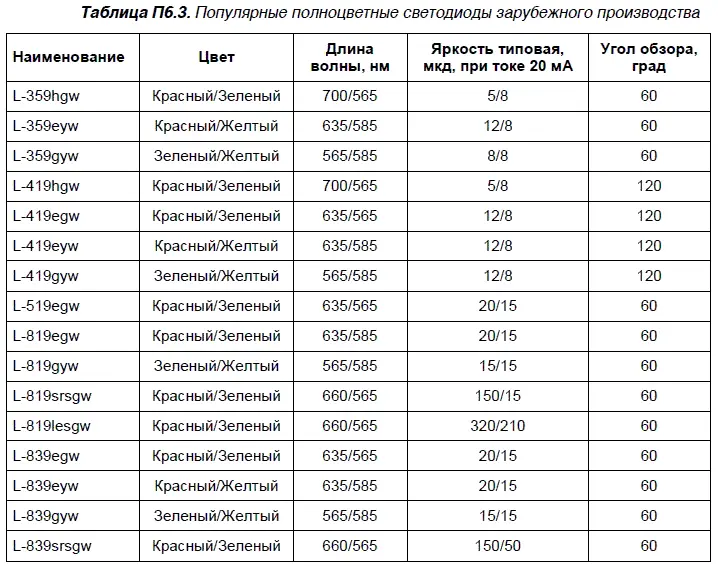

Наиболее популярные типы полноцветных светодиодов представлены в табл. П6.3.

Один из конкурентноспособных (относительно зарубежных аналогов) полноцветный светодиод отечественного производства СДК-Ц-2-60 имеет прямой ток 40 мА, силу света 2000 мкд (2 кд), угол излучения — 60°.

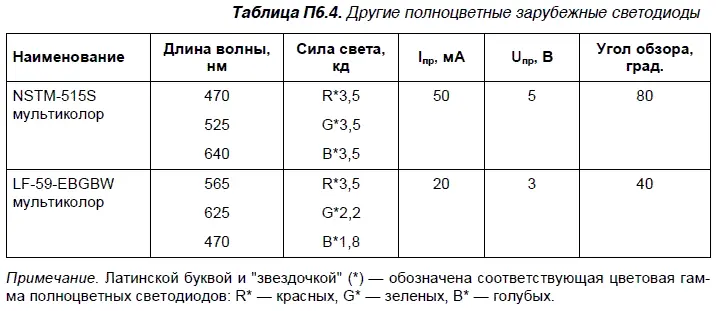

Кроме того, популярные полноцветные светодиоды представлены в табл. П6.4.

Наряду с отечественными производителями светодиодов в продаже уже давно появились светодиоды зарубежного производства, как ни странно имеющие наименьшую стоимость по сравнению с отечественными светодиодами. Популярные отечественные светодиоды представлены в табл. П6.5 и П6.6. Зарубежные светодиоды, на примере производства фирмы Kingbright сведены в табл. П6.7. Туда же помещены актуальные справочные данные по двухцветным светодиодам той же фирмы.
