Рассмотрим типы популярных реле и их назначение.

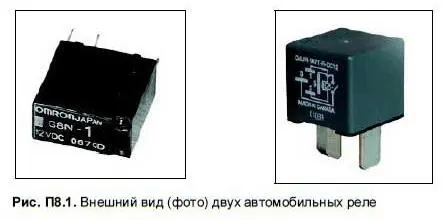

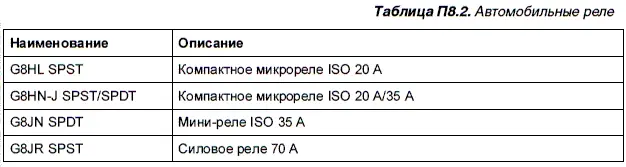

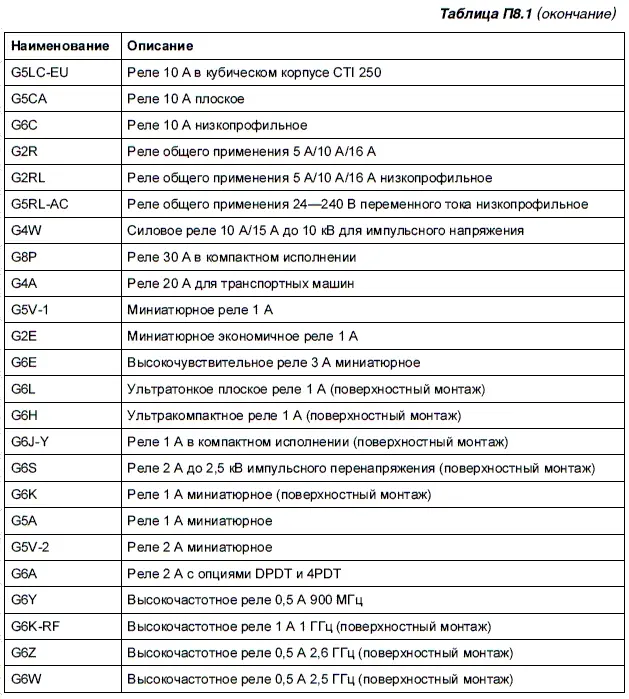

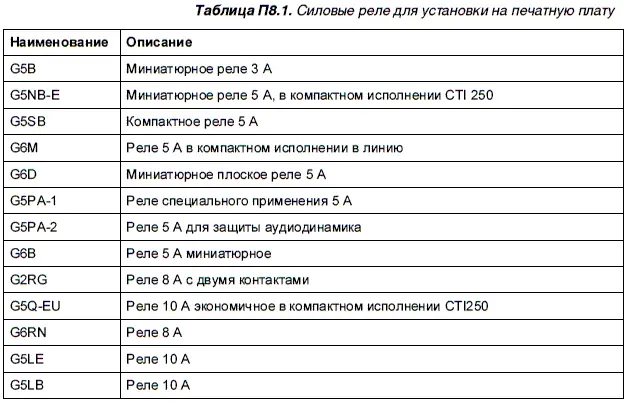

На рис. П8.1 представлен внешний вид автомобильных реле.

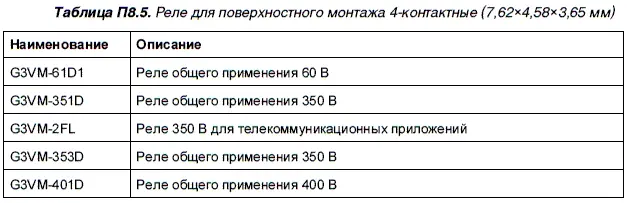

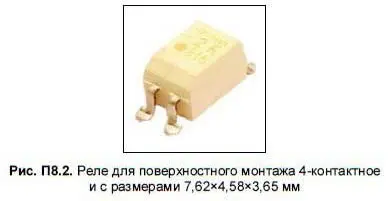

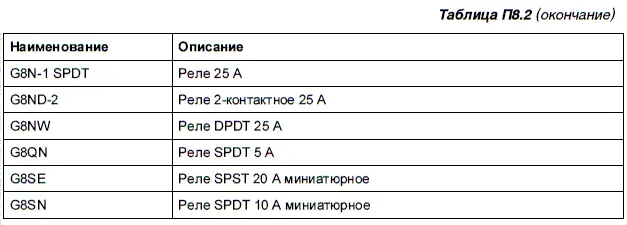

Реле для поверхностного монтажа 4-контактное и с размерами 7,62×4,58×3,65 мм показано на рис. П8.2.

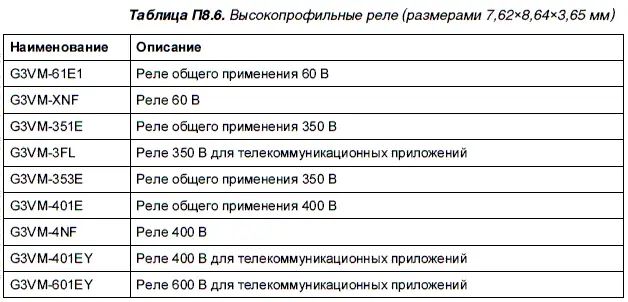

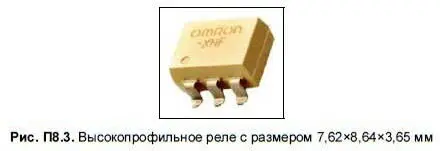

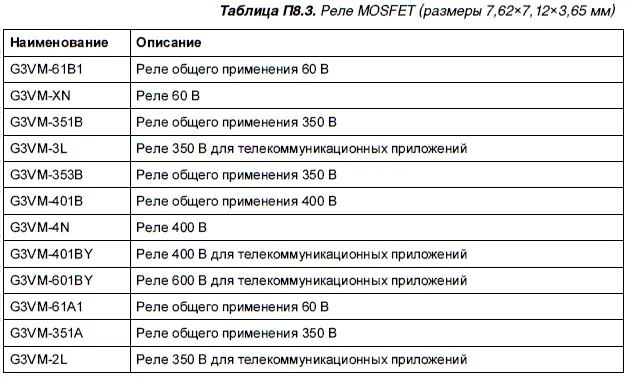

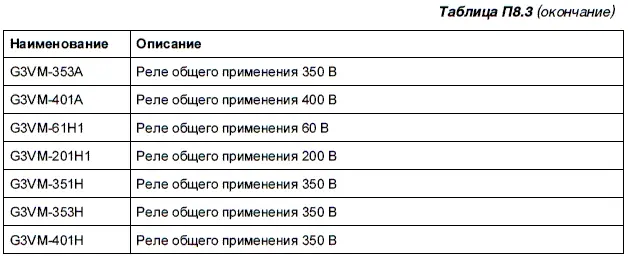

Высокопрофильное реле с размером 7,62×8,64×3,65 мм представлено на рис. П8.3.

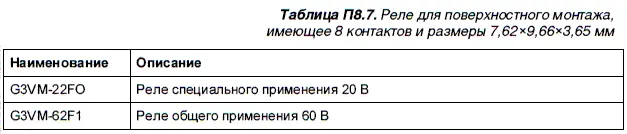

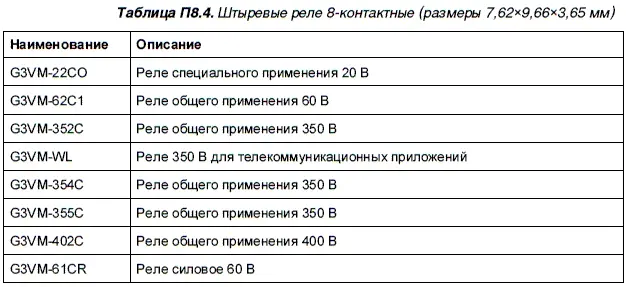

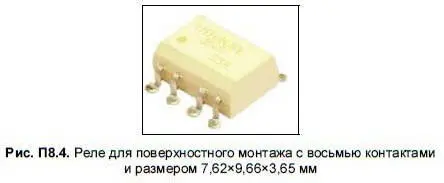

Реле для поверхностного монтажа, имеющего 8 контактов и размеры 7,62×9,66×3,65 мм, показано на рис. П8.4.

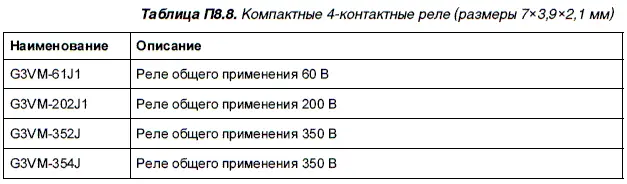

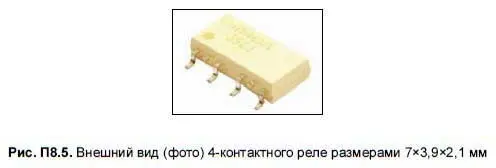

Внешний вид (фото) 4-контактного реле в компактном исполнении с размерами 7×3,9×2,1 мм представлен на рис. П8.5.

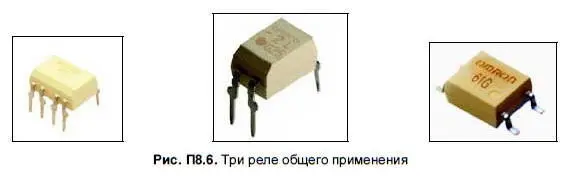

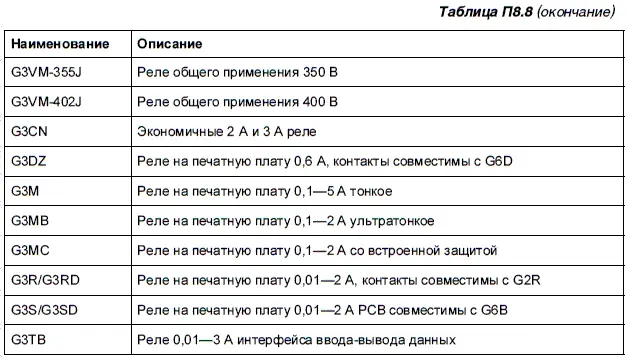

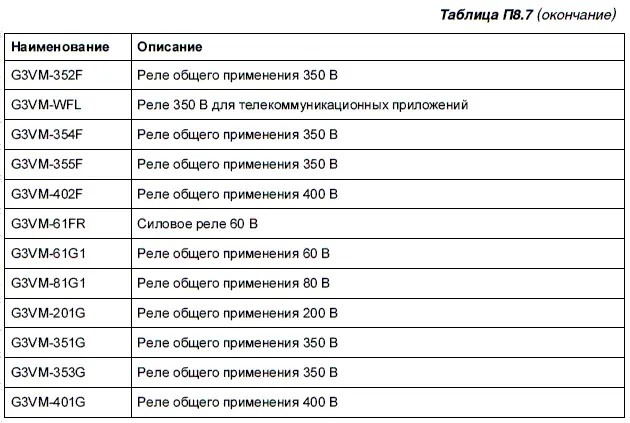

Примеры трех реле общего применения представлены на рис. П8.6.

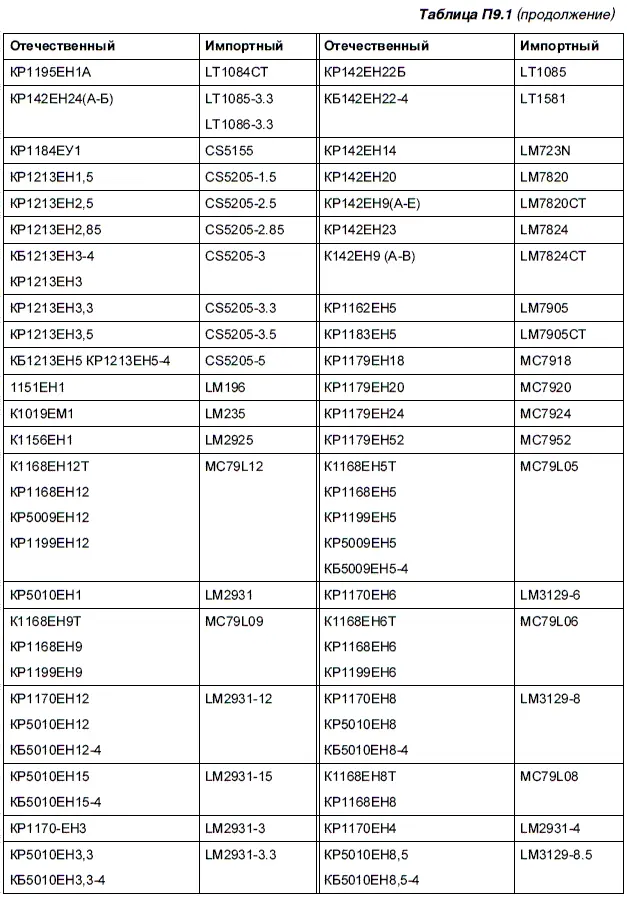

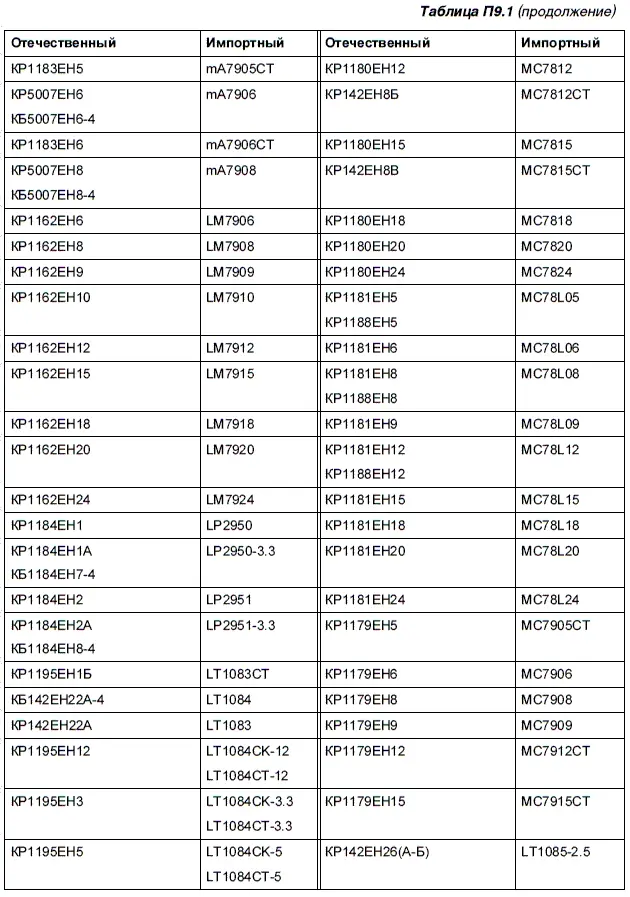

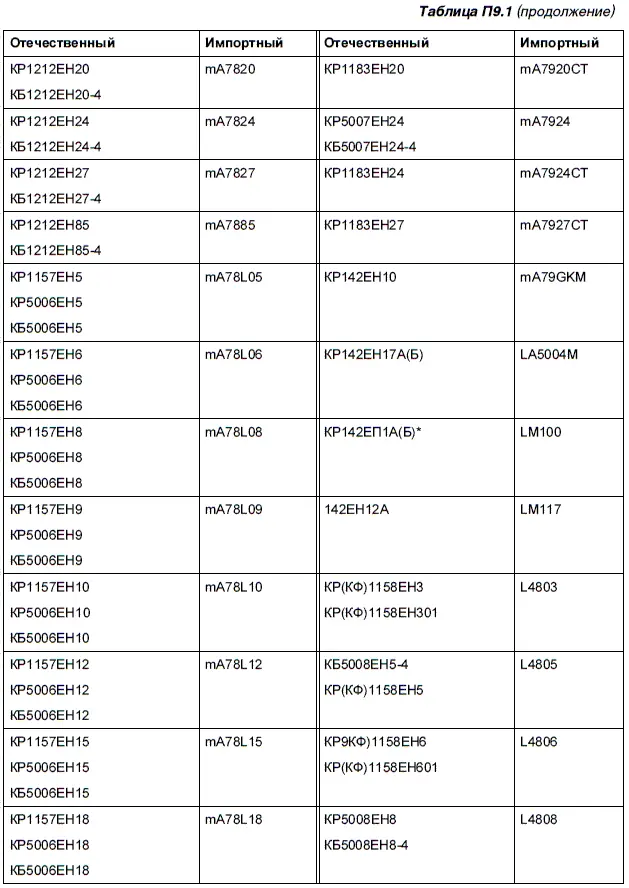

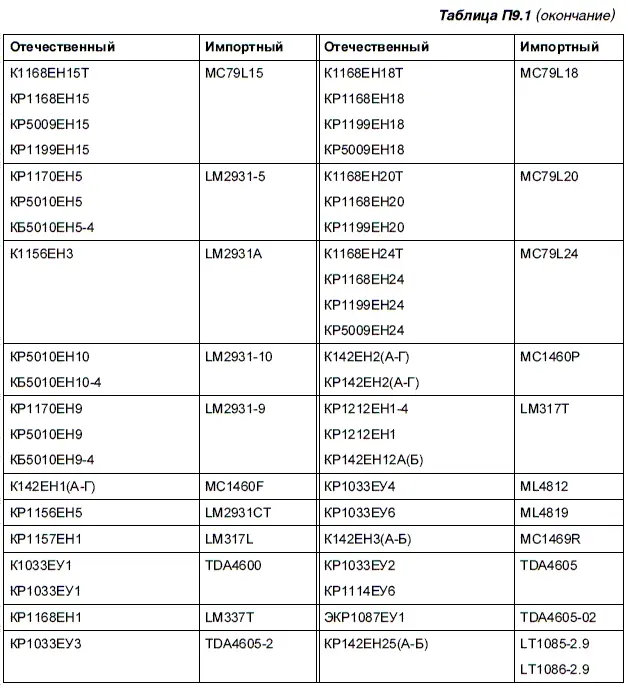

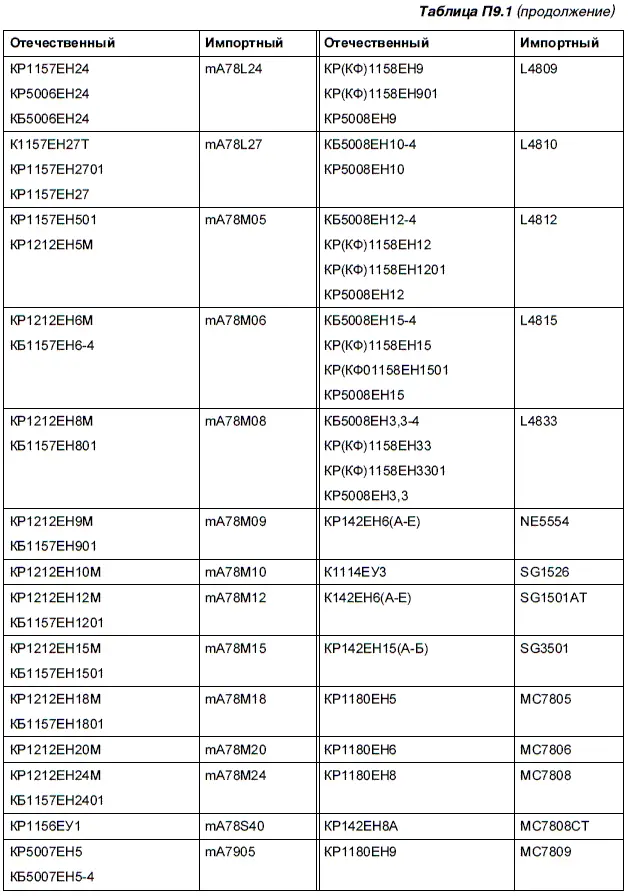

В табл. П9.1 представлены полные аналоги по электрическим характеристикам.

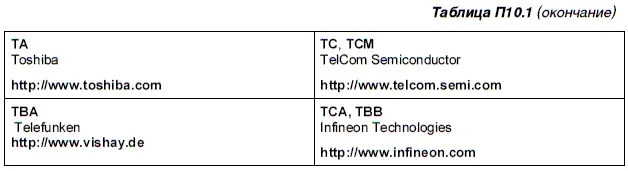

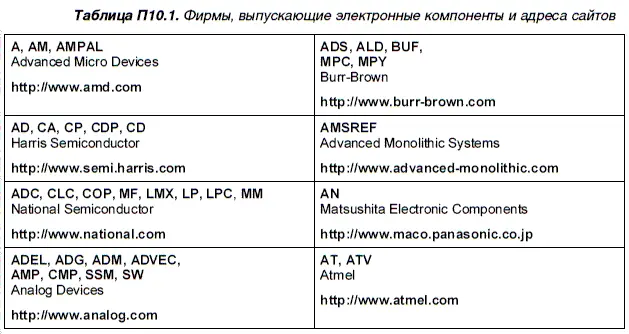

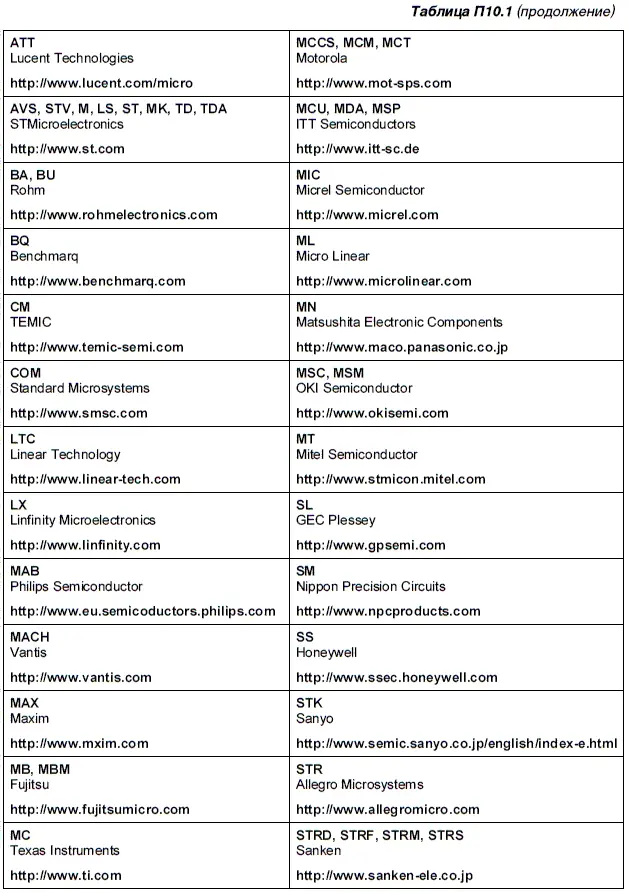

Компоненты для радиоэлектронной промышленности выпускаются различными фирмами-производителями, филиалы которых расположены по всему миру. Чтобы не запутаться в маркировке микросхем-аналогов и других электронных компонентов, найти справочные данные и электрические характеристики, важно знать адреса (сайты) производителей. Для этого вся полезная информация о наиболее известных и популярных фирмах-производителях электронных компонентов объединена в табл. П10.1. Филиалы фирм-производителей показаны в первой строке в ячейке табл. П10.1. В основном филиал фирмы-производителя прописывается и на корпусе микросхемы, например, МAX1486 или TDA2003.
