Однако даже в среде ВЧ-кабелей с одноименными маркировками и типами встречаются различные по материалу кабели, которые можно распознать даже визуально. Так, например, на практике можно приобрести кабель для прокладки телевизионных антенн (рекомендуется САТ50 или САТ703) с волновым сопротивлением 75 Ом разных производителей и, соответственно, разного качества. Это стало уже традицией во многих сферах жизни, не только в радиоэлектронике, и, чтобы с этим досконально разобраться, потребуется внимательно вникнуть не только в цены, но и в материал, из которого создан кабель, и в особенности маркировки. Так, например, для телевизионного фидера не принципиально, какого производства будет кабель САТ703, рекомендуемый специалистами и установочными центрами (он лучший по отзывам, чем САТ50) — итальянского или китайского. А между тем, для педантичного читателя и установщика антенн разница очевидна.

Так, на кабеле САТ703 итальянского производства указан производитель Made in Italy, в то время как на одноименном кабеле китайского производства производитель не указан, только метраж, волновое сопротивление и тип кабеля. Кроме того, итальянский кабель визуально толще на 0,5 мм и его материал плотнее (оба белого цвета и имеют двойную оплетку — из фольги и сетки медного провода), чем китайский аналог (тонкость его заметна на ощупь при непосредственном сравнении того и другого кабеля). А между тем в розницу цена на одноименный кабель сегодня составляет (для САТ703 и САТ50) 15–20 руб. за метр. Поэтому (чтобы купить лучший) требуется разбираться в их особенностях. Отечественным аналогом для телевизионного фидера является РК75-4-11 (и его аналоги). В приведенных далее сведениях по высокочастотным кабелям приводятся взаимозаменяемые пары-аналоги.

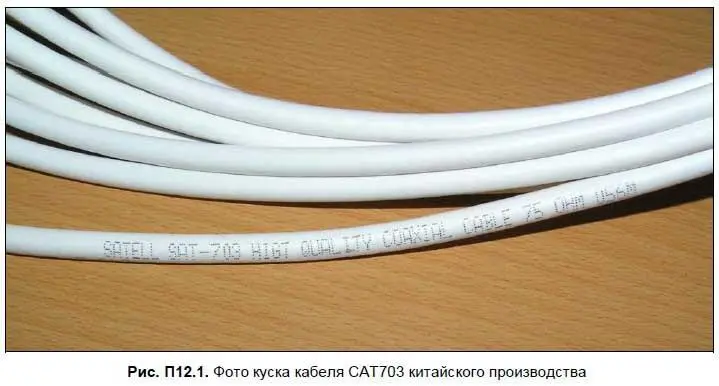

На рис. П12.1 представлено фото (изображение) куска кабеля САТ703 китайского производства с местом маркировки.

□ РК50-0,6-21

□ РК50-7-11

□ РК50-2-26

□ РК50-9-23

□ РК50-3-11

□ РК50-11-11

□ РК50-4-111

□ РК50-44-17

□ РК75-1-11

□ РК75-3-22

□ РК75-4-11

□ РК75-7-22

□ РК75-9-12

□ РК75-44-17

□ РК100-7-11

□ РК100-7-21

□ САТ50

□ САТ703

□ RG-5

□ RG-21

□ RG-29

□ RG-220

По американской классификации за буквами RG, обозначающими вид кабеля, через дефис следует его номер, состоящий из 1–3 цифр. Буквы F, D или C указывают на различные модификации кабеля с тем или иным номером.

Все кабели, упомянутые в таблице, имеют близкие значения коэффициента укорочения. Так, у RG-62A/U коэффициент укорочения равен 0,84; у RG-16/U — 0,67; у остальных — 0,66.

1. Иванов В. И., Аксенов А. И., Юшин А. М. Полупроводниковые оптоэлектронные приборы. Справочник. — М.: Энергоатомиздат, 1989.

2. Юшин А. М. Оптоэлектронные приборы и их зарубежные аналоги. Справочник. — М.: РадиоСофт, 2003 (в 5-ти томах).

3. Транзисторы средней и большой мощности. — М.: Радио и связь, 1994.

4. Микросхема IR2101. — Радиомир № 10, 2004, с. 41.

5. Хорбенко И. Г. Звук, ультразвук, инфразвук. — М.: Радио и связь, 1986.

6. Кашкаров А. П. Сенсорный звуковой сигнал в автомобиле. — Электрик № 8, 2004, с. 11.

7. Кашкаров А. П. Подбор диодов для пар. — Радиомир № 10, 2004, с. 18.

8. Кашкаров А. П. Что могут старые стабилитроны? — Радиомир № 9, 2004, с. 36.

9. Кашкаров А. П. ИК автомат управления освещением. — Радио № 7, 2004, с. 40.

10. Кашкаров А. П. Коммутатор дополнительных фонарей стоп-сигнала. — Радио № 8, 2004, с. 48.

11. Кашкаров А. П. Регулятор яркости шкалы. — Радио № 9, 2004, с. 48.

12. Кашкаров А. П. КР1006ВИ1 в режиме прерывистой генерации. — Радио № 2, 2005, с. 55.

13. Кашкаров А. П. Кратковременный сигнализатор включения устройств. — Радіоаматор № 11, 2004, с. 25.

14. Кашкаров А. П. Бегущие огни + цветомузыка. — Радиомир № 11, 2004, с. 38.

15. Кашкаров А. П. Защита телефона от пиратов. — Радиомир № 12, 2004, с. 9.

16. Кашкаров А. П. Термосигнализатор для сауны. — Радиомир № 12, 2004, с. 28.

17. Кашкаров А. П. Кратковременное включение нагрузки. — Радиомир № 12, 2004, с. 32.

18. Кашкаров А. П. Охрана по радиоканалу. — Радиомир № 1, 2005, с. 21.

19. Кашкаров А. П. Управление бытовыми приборами с помощью радиозвонка. — Радио № 2, 2005, с. 12.
