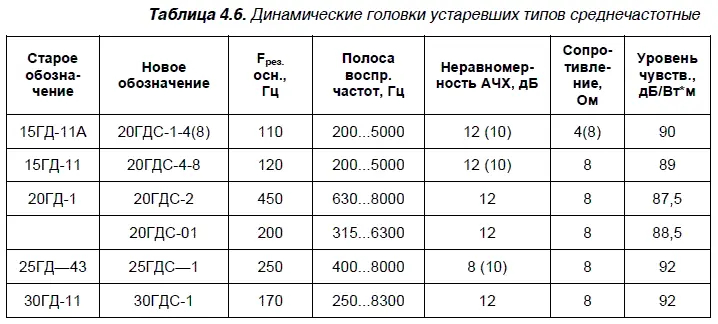

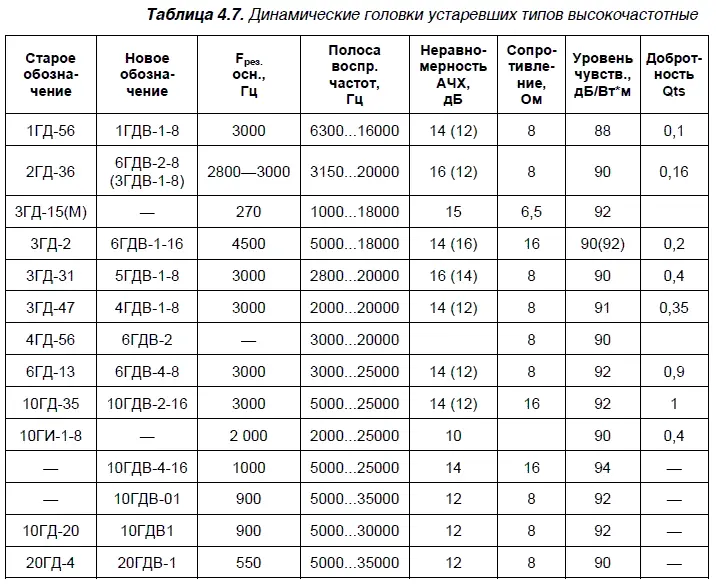

В табл. П4.7 представлены справочные данные высокочастотных динамических головок устаревших типов.

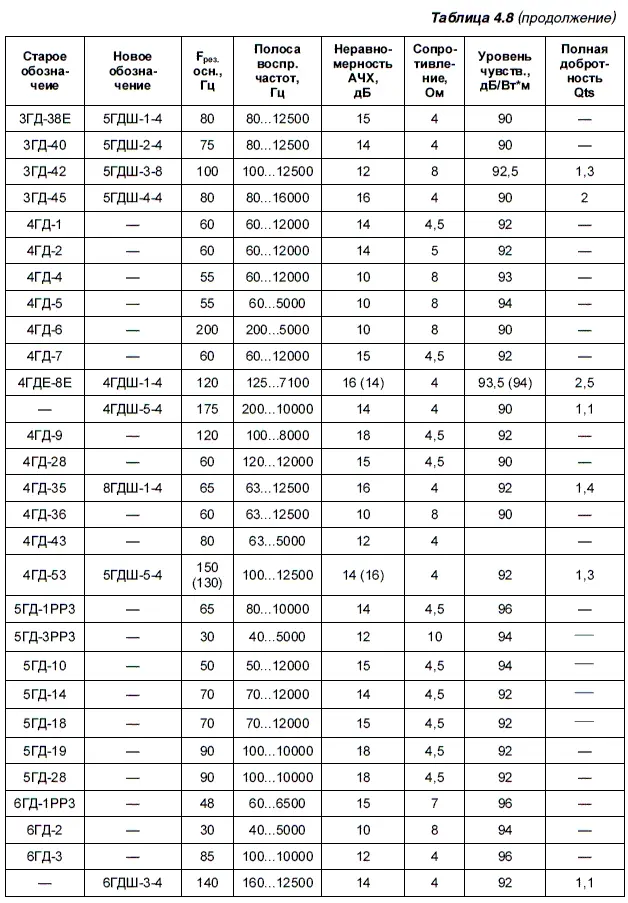

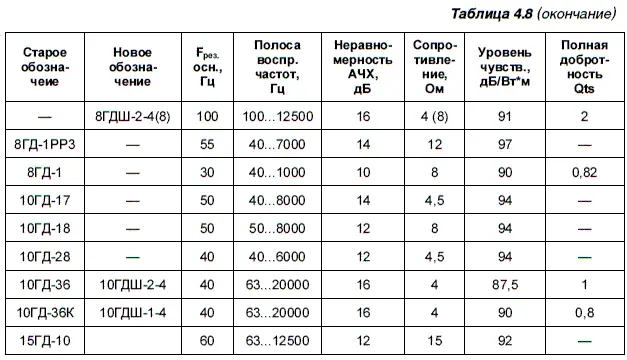

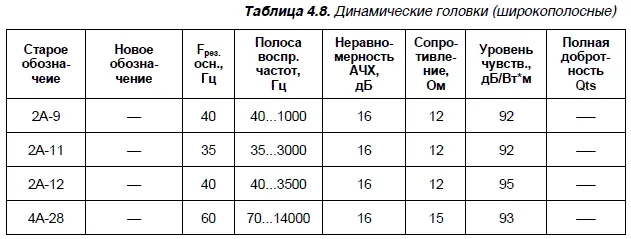

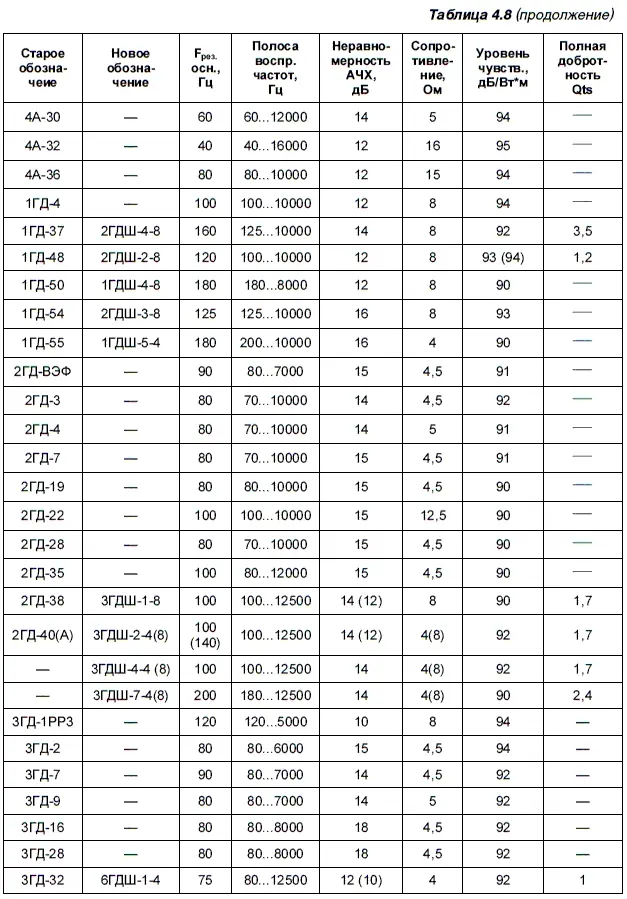

В табл. П4.8 представлены справочные данные широкополосных динамических головок.

Геркон — вакуумный коммутационный прибор, функционирующий при воздействии электромагнитного поля.

Геркон (происходит от слов «герметизированный контакт») представляет собой герметизированный переключатель с пружинными контактами из ферромагнитного материала, соприкасающимися под действием магнитного поля. Различают герконы, работающие на замыкание, переключение и размыкание электрической цепи. Внутри стеклянного баллона создается вакуум или газовая среда (азот, аргон, водород) различного давления. При определенной напряженности магнитного поля электромагнита или постоянного магнита извне свободные концы пружины (чаще из пермаллоевой проволоки), находящиеся на расстоянии нескольких десятых или сотых миллиметра, притягиваются друг к другу и замыкают контакт (или соответственно размыкают, если геркон на размыкание). При уменьшении напряженности пружины упругой силой возвращаются в исходное положение, и контакт размыкается.

У переключающих электрические цепи герконов сопротивление контакта в замкнутом состоянии должно стремиться к минимуму и, как правило, составляет 0,02—0,2 Ом, а в разомкнутом не менее 1 кОм. Большинство герконов с газовым наполнением имеет пробивное напряжение 200–500 В, поэтому применять герконы в силовых цепях с напряжением 220 В, или где коммутируется мощная нагрузка, надо со знанием дела — для мощных нагрузок существуют специальные герконы. Повышением давления газа до нескольких десятых Мн/м 2(несколько атмосфер) или понижением его до 10 4— 10 6мм pт. ст.) этот параметр пробивного напряжения увеличивается до 800 В.

У вакуумных герконов пробивное напряжение достигает 5000 В. Время срабатывания герконов (0,5–2 мс) и отпускания (0,1–0,7 мс) намного меньше, чем у якорных электромагнитных реле.

Различные приборы этого класса обеспечивают эффективную работу и являются составными частями интегрированных устройств автоматики и защиты, систем кодового доступа и контактных переключателей. Современная альтернатива герконам — датчики Холла (со стабилизированными МОП-уровнями напряжения на выходе) постепенно завоевывали нишу в радиотехнике, которая когда-то полностью принадлежала герконам. Важное отличие в пользу датчиков Холла (относительно герконов) является их долговременность наработки до отказа (надежность) — у некоторых не силовых герконов она составляет всего несколько тысяч срабатываний (у силовых — еще меньше). Ранее на основе маломощных герконов даже промышленным способом изготавливались клавиатуры. Радиолюбители использовали герконы в клавиатурах первых персональных компьютеров типа «РК-86», «Специалист» и «Синклер». Это время кануло в Лету.

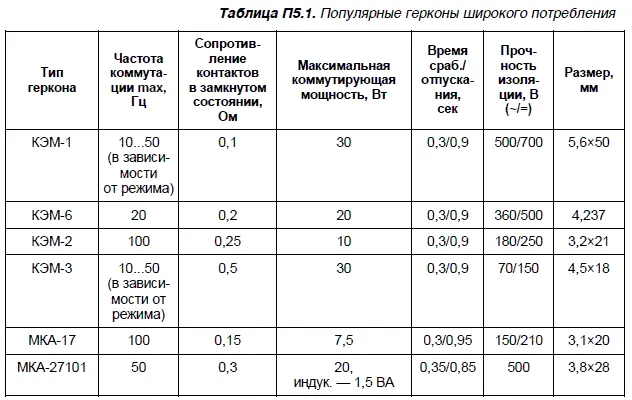

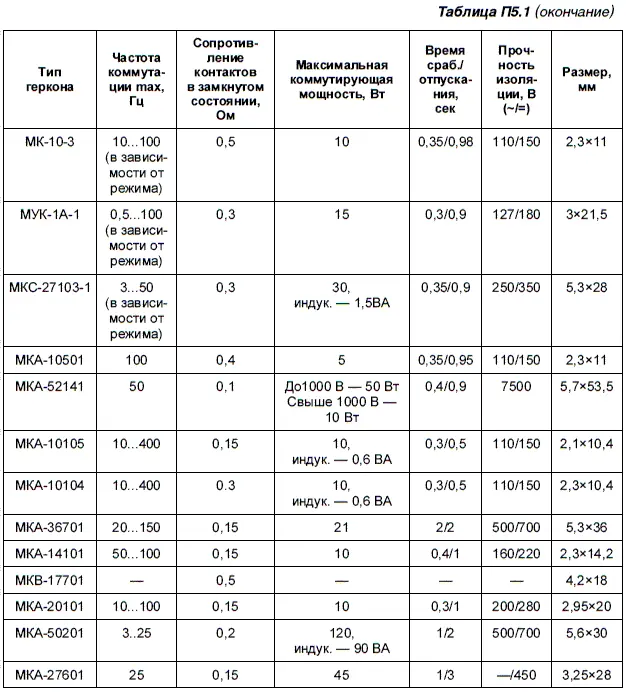

Однако и сегодня герконы часто являются незаменимыми электронными устройствами, и поэтому справочные сведения, размещенные в табл. П5.1, представляются актуальными и своевременными. Среди герконов, выпускающихся отечественной промышленностью, много таких, о которых радиолюбитель узнает здесь впервые.

Светодиоды различного предназначения прочно вошли в жизнь людей и уже стали незаменимы. Эти радиоэлектронные элементы применяют в качестве различных индикаторов. В последнее время прогресс технологии производства в этой области дошел до того, что светодиоды (ультраяркие, сверхъяркие) стали заменять лампы накаливания в портативных фонарях (и в других местах, где требуется локальная подсветка), соединять в кластеры и матрицы, заменять лампы накаливания в автомобилях. Примером тому служат светодиодные лампы для указателей поворотов и подсветки номерного знака «железного коня», которые уже доступны в продаже. Такой светодиод стоит всего 12 руб. На выбор в магазине вам предложат несколько вариантов цветов. Наряду с невысокой стоимостью (чуть выше, чем лампа накаливания), светодиоды повышенной яркости постепенно вытесняют лампы из всех привычных нам областей электротехники.
