□ 23 — стеклоэмалевые;

□ 26 — тонкопленочные с неорганическим диэлектриком;

□ 31, 32 — слюдяные;

□ 40 — бумажные и фольговые;

□ 42 — бумажные металлизированные;

□ 50 — оксидные (электролитические) алюминиевые;

□ 51 — оксидные танталовые и ниобиевые;

□ 52 — оксидные танталовые объемопористые;

□ 53 — оксидно-полупроводниковые;

□ 58 — с двойным электрическим слоем, они же ионисторы;

□ 60 — воздушные;

□ 61 — вакуумные;

□ 70 — полистирольные с металлизированными обкладками;

□ 72 — второпластовые;

□ 73, 74 — полиэтилентерефталатные.

Ионисторы — это оксидные конденсаторы большой общей емкости (в несколько десятков и сотен фарад, рассчитанные на рабочее напряжение 10…50 В). В современных усилителях применение ионисторов оправдано в качестве фильтрующих элементов по питанию. Эквивалент электрической схемы ионистора в последовательном соединении (в прямом направлении) кремниевого диода, ограничительного резистора, конденсатора большой емкости (отрицательная обкладка подключена к общему проводу) и параллельно ему R напр. Как примеры ионисторов — распространенные приборы К58-3 и К58-9.

Третий элемент в обозначении конденсатора — порядковый номер разработки: (П — для работы в цепях постоянного и переменного тока, Ч — для работы в цепях переменного тока, У — для работы в цепях переменного тока и в импульсных режимах, И — для работы в импульсных режимах).

Из старых типов, которые еще можно встретить в отечественных усилителях выпуска 1980…1990 гг. встречаются обозначения: КД — конденсаторы дисковые, КМ — конденсаторы керамические монолитные, КЛС — керамические литые секционные, КСО — конденсаторы слюдяные опрессованные, СГМ — слюдяные герметизированные малогабаритные, КБГИ — бумажные герметизированные изолированные, МБГЧ — металлобумажные герметизированные высокочастотные, КЭГ — электролитические герметизированные, ЭТО — электролитические танталовые объемно-пористые.

Типы (КД, КЛС, КСО, КГМ, КБГИ, МБГЧ, КЭГ) в усилителях желательно не применять по причине их иного предназначения и повышенным внутренним шумам.

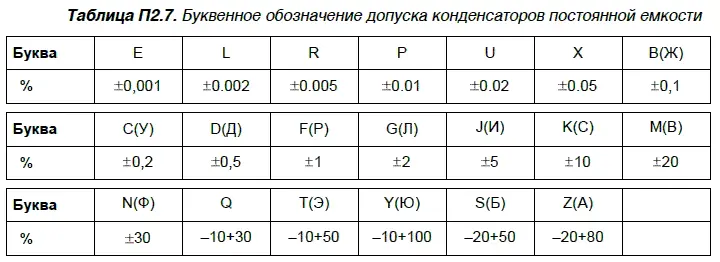

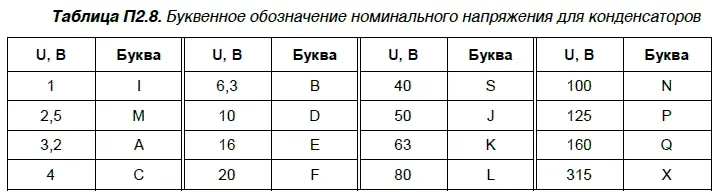

Конденсаторы, как и постоянные резисторы, разделяются по группам допуска отклонения от номинальной емкости. Эти данные сведены в табл. П2.7. В табл. П2.8 представлены данные буквенного обозначения напряжения (маркировки) на конденсаторах.

Малогабаритные конденсаторы с малой величиной допуска (0,001…10 %), рекомендуемые к применению в высококачественных усилителях, маркируются шестью цветовыми кольцами на корпусе. Первые три кольца — численная величина емкости в пикофарадах (пФ), четвертое кольцо — множитель, пятое — допуск, шестое — ТКЕ.

Температурный коэффициент емкости (ТКЕ) характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Буквенное обозначение ТКЕ может быть: М — отрицательное, П — положительное, МП — близким к нулю, Н — не нормируется. Следующие за буквой Н цифры определяют допустимые изменения емкости в интервале рабочих температур. У слюдяных конденсаторов ТКЕ обозначен первой буквой на корпусе, у керамических — каждой группе соответствует определенный цвет корпуса или цветовая точка на корпусе. В усилителях керамические конденсаторы группы «Н» по ТКЕ применяют в качестве шунтирующих, фильтровых элементов и для связи между каскадами на низкой частоте сигнала. Как и любые проводники, конденсаторы обладают некоторой индуктивностью. Чем больше емкость и размеры обкладок конденсаторов, тем больше паразитная индуктивность.

Зарубежные производители конденсаторов не имеют единой системы обозначения своих приборов. Конденсаторы малой емкости используются в усилительной технике в качестве разделительных между каскадами усилителя. Не желательно для этой цели применять лакопленочные, пленочные, металлопленочные и однослойные металлобумажные конденсаторы, т. к. при эксплуатации на малых (менее 1 В) напряжениях у данных типов наблюдается нестабильность сопротивления изоляции.

При выборе оксидного конденсатора для выходных каскадов УЗЧ необходимо стремиться к тому, чтобы ток утечки не превышал значения 0,1 мА/1 мкФ. Рабочее напряжение такого конденсатора должно в два раза превышать максимальное расчетное напряжение в действующей цепи. Подача напряжения обратной полярности недопустима. Несоблюдение полярности алюминиевых оксидных конденсаторов (К50-29, К50-20, К50-24, К50-35 и аналогичные) приводит к короткому замыканию цепи и нередко заканчивается взрывом конденсатора, если он находится под напряжением. Для предотвращения несчастных случаев, которые возможны при несоблюдении полярности конденсатора, желательно использовать конденсаторы с предохранительными отверстиями на корпусе. В цепях с переменной полярностью желательно использовать керамические неполярные конденсаторы. При эксплуатации оксидных конденсаторов в качестве разделительных при малых напряжениях учитывают наличие у них собственной ЭДС, с действующим значением до 1 В. Это значение может совпадать или не совпадать с полярностью конденсатора.
