При прямом прохождении тока собственные шумы диодов минимальны. Небольшой уровень шумов все же имеет место быть — при действии обратного напряжения образуется ток утечки, и чем он меньше, тем меньше шумовые свойства прибора. Стабилитроны и стабисторы дают больший шумовой эффект (с помощью таких полупроводников даже строят устройства со специальными эффектами — имитаторами шума прибоя, генераторы «белого» и «розового» шума). Чем большее сопротивление имеет ограничительный резистор в цепи стабилитрона (работа на малых токах), тем больше вероятность проявления внутренних шумов стабилитрона.

Рассмотрим шумы, возникающие от пассивных элементов: резисторов и конденсаторов.

Собственные шумы резисторов складываются из тепловых и токовых шумов. Тепловые шумы вызваны движением электронов в токопроводящем слое, из которого частично состоит резистор. Такие шумы увеличиваются с увеличением температуры нагрева резистора, и даже температуры окружающей среды. Если на резистор не действует напряжение, то ЭДС его шумов (единицы микровольт) определяется соотношением:

Е ш= 0,0125 × ( f 1 — f 2) × R,

где f 1 — f 2 —полоса частот в килогерцах. R — сопротивление в килоомах.

При протекании через резистор тока возникают токовые шумы. Шумовое напряжение появляется из-за эффекта флуктуации контактных сопротивлений между проводниками, оно линейно зависит от приложенного напряжения. Шумовые свойства резисторов характеризуются отношением действующего значения переменной составляющей напряжения шумов (мкВ) к приложенному напряжению (В):

E ш/U.

Частотный спектр тепловых и токовых шумов непрерывный, но есть и различия. У теплового шума он равномерно распределен по всей полосе частот, а у токового шума спадает с примерно 10 МГц. Общая величина шума пропорциональна квадратному корню сопротивления, поэтому у резисторов с низким сопротивлением шумовые качества лучше (менее значимы).

Кроме того, определяющее значение имеет материал, из которого изготовлены резисторы.

Есть несколько способов борьбы с шумами резисторов. Применение тех типов резисторов, в которых за счет технологии изготовления шумовые свойства менее значимы. У непроволочных резисторов токовые шумы значительно больше тепловых. Общий уровень шума для разных типов резисторов находится в диапазоне 0,1…100 мкВ/В. Подстроечные и переменные резисторы шумят больше постоянных, поэтому их лучше применять с небольшими номиналами или стремиться вообще исключить. Тепловые шумы можно значительно сократить, если применять резистор большей мощности рассеяния, чем это технологически требуется. Тот же эффект достигается принудительным охлаждением резисторов, например, с помощью установленного непосредственно рядом с элементами вентилятора, или помещением всей монтажной платы в холодильник. Параллельное или последовательное включение резисторов для этой цели дает ощутимо меньший эффект, т. к. возрастает количество контактных соединений, что приводит к увеличению влияния контактных шумов.

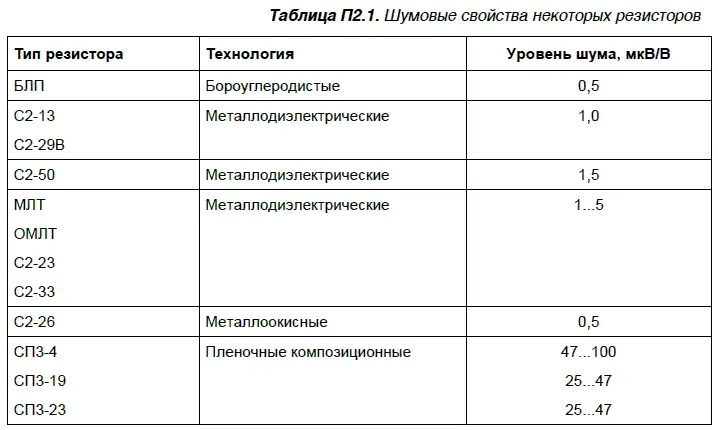

Для сравнения шумовых свойств некоторых популярных резисторов обратимся к табл. П2.1.

Из табл. П2.1 видно, что наиболее эффективно использовать в высококачественном малошумящем усилителе звуковой частоты резисторы типов С2-26, С2-29В, С2-33 и резисторы в чип исполнении (т. е. бескорпусные) С1-4. Как наиболее шумовые из популярных резисторов, кроме переменных и подстроечных, показали себя популярные и распространенные типы МЛТ, ОМЛТ.

Резисторы, применяемые в колебательных контурах, усилителях высокой частоты, должны обладать только активным сопротивлением, т. е. не изменять свое сопротивление в рабочем диапазоне частот. Пограничная частота, на которой будет эффективно работать резистор, зависит от его сопротивления и собственной емкости и определяется соотношением:

F гр = 1| 4π RC .

Собственные емкости резисторов С2-6, С2-13, С2-14, С2-23, С2-33, ОМЛТ находятся в интервале 0,1…1,1 пФ. Постоянные резисторы имеют допуск отклонения сопротивления от номинальной величины. Здесь важно понимать, что чем больше допустимый разброс в отклонении от номинального сопротивления резистора, тем менее стабильной может оказаться его работа. В усилителях желательно применить постоянные резисторы с допуском отклонения 0,001…2 % марки С2-23. Допуск в отечественных резисторах обозначается третьим или четвертым элементом в маркировке.
