□ лица, прошедшие обучение и получившие полномочия на монтаж, обслуживание и эксплуатацию электро- и радиооборудования с учетом требований правил техники безопасности (ТБ);

□ лица, прошедшие обучение и способные использовать все необходимые защитные средства;

□ лица, прошедшие обучение и способные оказать пострадавшим от электрического тока первую (доврачебную) медицинскую помощь.

Надежная и безопасная работа рекомендуемых в книге устройств зависит от исправности радиокомпонентов, грамотной сборки, соблюдения правил выполнения монтажа (особенно в устройствах, где применяются полевые транзисторы с управляющим напряжением) и своевременного технического обслуживания (регламента) электронных устройств и систем.

Чтобы рекомендованные в книге устройства долго вам служили, необходимо соблюдать указания по технике безопасности.

Во избежание опасности возгорания и поражения электрическим током перед первым включением электрических устройств, питающихся от напряжения 220 В осветительной сети, а также после замены деталей, необходимо при отключенном напряжении внимательно осмотреть монтажную плату с элементами, проверить правильность соединений (в соответствии с электрической схемой).

Подавать питание можно только после того, как вы удостоверитесь в правильности монтажа. Все устройства и узлы, рекомендованные читателям в этой книге, проверены автором на полное соответствие стандартам безопасности.

Автор не несет ответственности за повреждения устройств и травмы, полученные вследствие неправильной эксплуатации рекомендованных конструкций.

Электропроводность — один из параметров, характеризующих жизненную деятельность живого существа. С возникновением живого организма любого вида начинаются биоэлектрические явления, которые прекращаются только после гибели живого существа. Человек не является исключением.

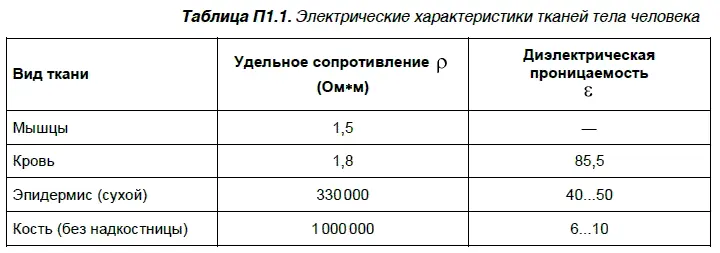

Тело человека представляет собой по своим электрофизическим свойствам соленый раствор (раствор электролита). Разные ткани тела человека характеризуются разной концентрацией раствора электролита и разным его составом, вследствие чего различаются по своим диэлектрическим свойствам (табл. П1.1).

Как любой проводник, тело человека можно охарактеризовать его электрической емкостью. Приближенно емкость любого проводника может быть рассчитана как емкость шара, имеющего такую же площадь поверхности.

Поскольку внутриклеточная жидкость содержит ионы и хорошо проводит электрический ток, то внутренние ткани тела человека обладают довольно низким сопротивлением. В целом же сравнительно высокое сопротивление тела человека электрическому току определяется в основном сопротивлением поверхностных слоев кожи (эпидермиса). Проводимость кожи в значительной степени зависит от ее состояния и осуществляется через потовые и сальные железы. Внутри тела человека ток разветвляется и проходит преимущественно вдоль протоков тканевых жидкостей (кровеносных сосудов, нервных стволов, лимфатических узлов).

Общее сопротивление тела человека постоянному току (от конца одной руки до конца другой) при сухой неповрежденной коже рук составляет 10 4…10 6Ом и меньше.

По отношению к переменному току человеческое тело можно рассматривать как параллельно соединенные резистор и конденсатор. Постоянный ток идет только через резистор, и если активное сопротивление тела большое, то сила тока будет невелика. Переменный ток идет и через резистор, и через конденсатор. Так как резистор и конденсатор включены параллельно, их полное сопротивление меньше чисто активного сопротивления и сила тока при данном напряжении должна быть больше, чем в случае постоянного тока.

Сопротивление человеческого тела току различно для разных индивидуумов. Оно также зависит от состояния здоровья человека. Наличие алкоголя в крови заметно уменьшает сопротивление человеческого тела.

Встречаются люди с уникальными электрическими характеристиками.

Поражение электрическим током опасно для здоровья и даже для жизни человека. Тяжесть поражения зависит от силы тока, продолжительности его действия и от того, по какому пути протекает ток в теле человека. Особенно чувствительны к действию тока мозг и сердце, т. к. возможны нарушения их деятельности. Интересно свойство слюны человека проводить электрический ток. Изготовленные из разных металлов коронки зубов человека могут сыграть роль электродов гальванического элемента, слюна — роль электролита. Такой необычный источник тока может питать микроприемник радиоволн, вмонтированный, например, в дупло зуба. Преимущество такого устройства в том, что оно всегда будет с вами.
