На практике, один и тот же трансформатор выдает разное напряжение на вторичной обмотке, в зависимости от напряжения на первичной обмотке. Причем важно, чтобы частота в осветительной сети равнялась 50 Гц (с незначительными отклонениями). В обозначении трансформаторов частота обязательно указывается на их корпусе.

Это замечание актуально для трансформаторов, работающих в понижающем режиме, когда первичная обмотка имеет сопротивление электрическому току много большее, чем вторичная (и последующие, в случае если трансформатор имеет несколько обмоток). На практике, для того чтобы понять — годится ли трансформатор в качестве понижающего в цепи 220 В (когда неизвестны его справочные данные или обозначение на корпусе не читается), рекомендуется проверить обмотки омметром и определить обмотку с максимальным сопротивлением. Ее и подключают в сеть 220 В. Каких-либо жестких критериев сопротивления первичной (сетевой) обмотки нет, и ее сопротивление может достигать и 100 Ом, и например, 1 кОм — все зависит от мощности и предназначения трансформатора. Разумно заметить, что включать непосредственно в сеть 220 В переменного тока трансформатор с обмоткой до 10 Ом опасно. Для этого используются автотрансформаторы (включенные между напряжением 220 В и обмоткой экспериментального трансформатора) или балластные конденсаторы, о которых написано далее.

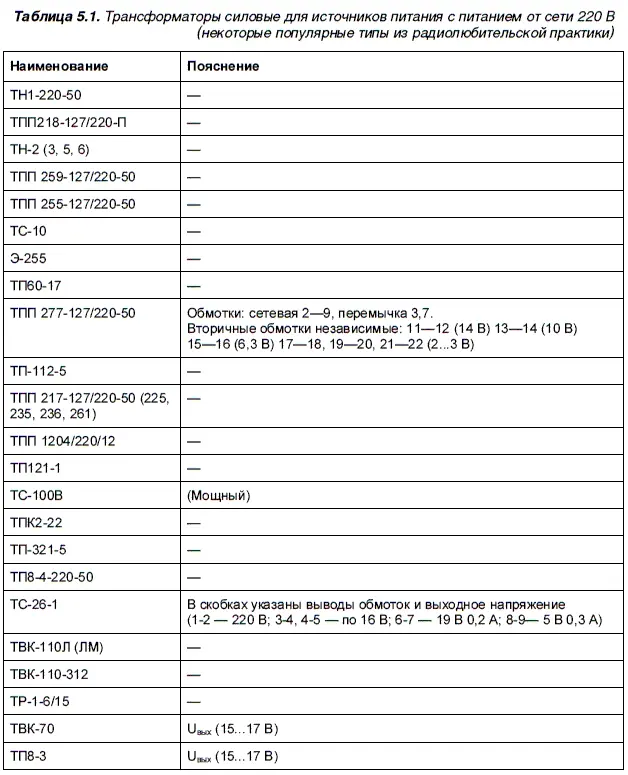

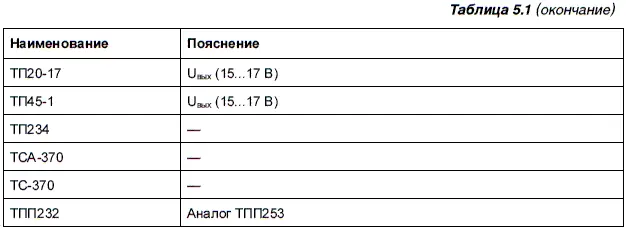

Радиолюбителям наверняка будет полезно знать, какие сетевые трансформаторы пользуются популярностью среди электронных конструкций, уверенно зарекомендовали себя с положительной стороны по безопасности и длительности (в режиме работы 24 часа на протяжении нескольких лет) эффективной работы. Для этого в табл. 5.1 для примера приводятся названия некоторых популярных трансформаторов, которые автор не раз использовал в своих электронных конструкциях.

Кроме трансформаторов, рассчитанных на частоту 50 Гц, есть и другие, разработанные соответственно для других целей. Например, это накальные трансформаторы на частоту 400 Гц, применяемые в военной промышленности и специализированных электронных устройствах. Радиолюбитель не должен их «сбрасывать со счетов», т. к. с помощью таких «неподходящих» трансформаторов можно изготовить не один десяток полезных устройств, в сфере преобразователей напряжения и источников питания. Эти трансформаторы на практике прекрасно себя зарекомендовали в устройствах преобразования и питания с частотой 380…1000 Гц в режиме нагрузки разной (в том числе максимальной) мощности.

Рассмотрим широко распространенный трансформатор ТА1-220-400.

Его можно применять как понижающий в осветительной сети 220 В 50 Гц в качестве основного элемента источника питания. Выходной ток источника питания невелик, — порядка 70 мА, однако из-за относительно высокого выходного напряжения (до 30 В) такой источник питания оказывается незаменим, например, для питания накальных индикаторов (например, ИВ-21) и в ряде аналогичных случаев.

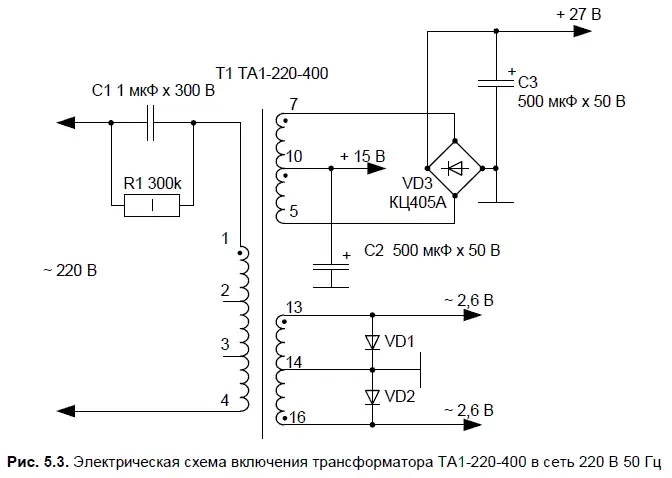

На рис. 5.3 представлена электрическая схема источника питания, где в качестве понижающего трансформатора применен ТА1-220-400.

Как видно из схемы, она классическая, и ничего необычного в ней нет. Точками на схеме обозначены начала обмоток трансформатора, однако, для сборки схемы оказывается достаточно только правильно подключить их выводы. Данная схема может с успехом служить тому радиолюбителю, кто озаботится самостоятельным изготовлением маломощного источника питания с выходным напряжением 2,5 В (переменный ток) и 27–30 В (постоянный ток).

Оба напряжения будут полезны для испытания необычных конструкций. Так, например, напряжение 30 В (как переменного, так и постоянного тока) уместно использовать в лаборатории радиолюбителя при настройке телефонных аппаратов с функцией АОН (и не только). Этот сигнал будет имитировать сигнал звонка-вызова с телефонной линии и для настройки АОН (или другого телефона) намного безопаснее, чем сигнал с амплитудой в два раза большей (как в реальной телефонной линии). Кроме того, выходное напряжение 2,5 В удобно использовать для питания домашних часов-будильников (с питанием 1,5…3 В, добавив небольшую выпрямительную схему), тогда не придется постоянно покупать батарейки, а также для питания зарядного устройства дисковых аккумуляторов и элементов с таким же номинальным напряжением.
