Клавиатура АОН воспринимает последовательность импульсов от дополнительной схемы, как механическое нажатие/отпускание кнопок. В нашем случае необходимо нажать на АОН комбинацию: <*>, <*>, <7>, <0> — т. е. четыре кнопки.

Для новой серии последовательных импульсов необходимо кратковременно разорвать цепь питания схемы, или подать управляющий импульс положительной полярности в точку А схемы.

На микросхеме D3 собран четырехканальный коммутатор, входы (А1—А4) и выходы (В1—В4) подключены к соответствующим кнопкам клавиатуры АОН. Коммутация осуществляется управляющими сигналами высокого уровня, приходящими с выходов счетчика D2. Коммутатор имеет малое сопротивление включенного канала 80 Ом, что обеспечивает управление АОН без помех.

Вместо диодов развязки VD1—VD2 можно применить КД503, КД521, КД522, Д220 с любым буквенным индексом. Времязадающий конденсатор С2 обязательно с малым током утечки и хорошими параметрами термостабильности.

Все неиспользуемые входы логических элементов микросхем КМОП необходимо подключить к общему проводу.

Схема не требует настройки и стабильно работает в круглосуточном режиме. Рекомендую в качестве управляющего импульса (или для коммутации питания схемы) применять какое-либо автоматическое устройство, например, сенсор или акустический выключатель, реагирующий на хлопки. В последнем случае удается достичь оригинального эффекта, когда хлопок в ладоши вызывает проговаривание списка поступивших звонков. Схемы устройств акустических выключателей описаны в литературе для радиолюбителей.

Для других версий АОН последовательная комбинация кнопок может быть другой. Подключение к клавиатурам других версий АОН необходимо уточнить в соответствующей инструкции по эксплуатации.

В качестве контактов шлейфа используют прототип концевого включателя, установленный на входной двери, а в качестве вариантов — сопутствующий ему по функции геркон на замыкание (при исходном состоянии нормально закрытой двери совмещенный с герконом магнит способствует замыканию контактов, а при открывании двери контакты размыкаются). Или любое другое устройство, в том числе контакты реле, нормально замкнутые и размыкаемые при наступлении тревожного случая. Во избежание ложных срабатываний и нестабильной работы телефонного аппарата, сопротивление между коммутационными контактами шлейфа должно быть минимальным, также как и длина провода от телефона к контактам шлейфа (не более 50 см). Если этих условий выполнить нельзя, то непосредственно рядом с аппаратом устанавливают слаботочное электромагнитное реле, которое управляется внешней электронной схемой, датчиком к которой служат контакты шлейфа охраны.

Шлейф охраны представляет собой замкнутую петлю провода общим сопротивлением не более 1 кОм, подключенную к входу логики АОН. Он накоротко замыкает вход шлейфа АОН и общий провод. Даже кратковременного однократного нарушения целостности шлейфа достаточно для перехода АОН в режим активной сигнализации. Схемотехнику телефонных аппаратов с АОН нет необходимости описывать подробно, т. к. она уже многократно описана в литературе и многие радиолюбители собирали свои АОН самостоятельно. Далее наибольшую важность приобретают следующие рекомендации.

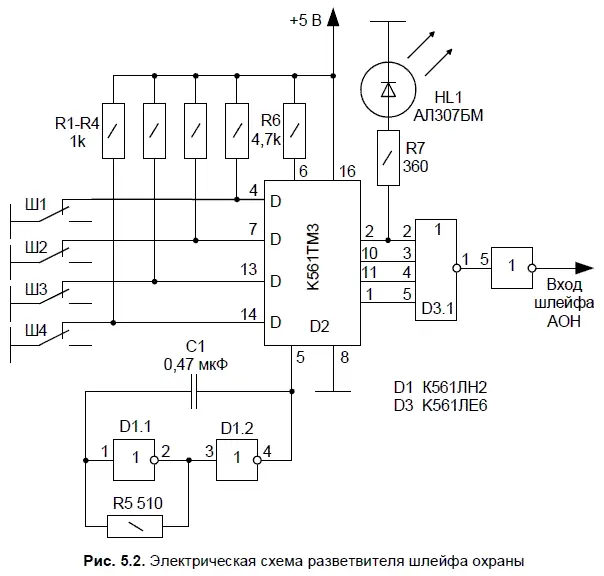

Для эффективной охраны территории с помощью шлейфа необходимо брать под охрану не только входную (любую) дверь, но и как можно больше других объектов потенциального проникновения нарушителя (окна, вторую входную дверь, дверь балкона), кроме того, необходимы различные охранные датчики перед входной дверью, акустические, инфракрасные, тепловые, емкостные датчики охраны. Таким образом, основной шлейф нужно разбить на несколько шлейфов с одинаковой эффективностью и быстродействием. Для этого разработан и прошел успешные испытания электронный узел, схема которого представлена на рис. 5.2.

Она состоит из устройства запоминания входного состояния, реализованного на D-триггерах. Простая схема реализована всего на двух КМОП-микросхемах К561 (К564, КР1564) серии, поэтому обеспечивает работоспособность при напряжении питания +5 В (от источника питания самого АОН) и является достаточно помехонезависимой. Количество входных шлейфов-каналов можно легко расширить путем добавления аналогичной микросхемы К561ТМ3.
