Такой метод позволяет устранить фон в большинстве усилителей с различным общим проводом источника питания, в том числе в старых ламповых усилителях, где фильтрация выпрямленного напряжения оставляет желать лучшего.

В большинстве случаев таким способом удавалось решить «проблему» фона с частотой 50 Гц в динамических головках, возникающую после замены штатного микрофона на другой (с близкими электрическими характеристиками), а также в случае замены высокоомного микрофона (например, МД-47, оснащенного согласующим трансформатором и имеющего сопротивление 1600 Ом) на низкоомный (типа МД-201).

Настольные радиотелефоны с небольшой дальностью широко популярны среди населения не только нашей страны. Однако не все знают, что радиоканал, по которому транслируется разговор в режиме дуплексной связи, можно прослушивать на радиоприемнике УКВ сигналов FM-диапазона. Некоторые модели радиотелефонов (как правило, наиболее дорогие) конструктивно обеспечивают громкую связь. В таком случае динамик (излучатель) находится в корпусе базы радиотелефона и «громкая связь» включается нажатием только одной кнопки. Но это скорее частный случай.

А как быть, если громкоговорящая связь в отдельно взятой модели радиотелефона не предусмотрена? В такой ситуации в качестве громкоговорящей приставки можно приспособить УКВ FM-радиоприемник или телевизор. Об этом далее.

В пределах одной квартиры или комнаты можно без особого труда «включить» громкую связь для того, чтобы разговор между двумя абонентами стал слышен другим людям, находящимся в помещении. Такое общение может быть на практике полезно для обмена мнениями, различных совещаний и конференций, когда обсуждаются важные и насущные вопросы на удаленном расстоянии с участием большого количества людей.

Если в помещении имеется УКВ-приемник FM-диапазона, его включают, и подносят FM-антенну к антенне трубки радиотелефона (или базы радиотелефона) на наиболее возможно близкое расстояние. Сигнал радиоволн, излучаемых радиотелефоном, имеет широкий спектр гармоник, относительно основной модулирующей частоты, поэтому FM-радиоприемник без труда поймает одну из гармоник сигнала радиотелефона. Для этого в большинстве случаев даже не требуется настраивать частоту радиоприемника. Требуется только установить нужную громкость усилителя радиоприемника, чтобы воспроизводимый динамиком сигнал воспринимался на слух комфортно и был слышен всеми без акустических искажений и «свиста» самовозбуждения.

Если прослушивать сигнал на автомобильную магнитолу, то появляется возможность записать разговор.

Для включения громкоговорящей связи с помощью телевизора даже не требуется близкого расположения антенн относительно друг друга. Дело в том, что в телевизоре используется настройка одной из программ на частоту радиотелефона, чем и достигается прием по радиоканалу и воспроизведение через внутренние динамические головки телевизора.

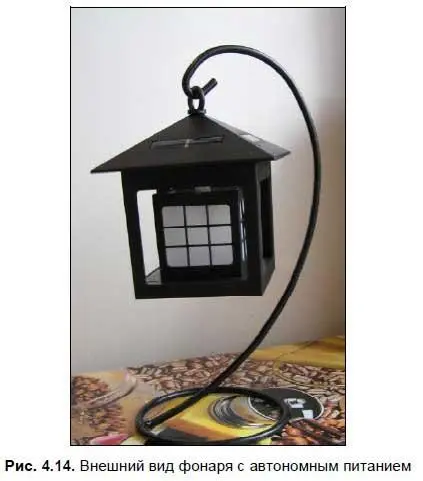

Среди многих полезных электронных устройств, находящихся в продаже, есть и занимательные фонари с автономным питанием и автоматической подзарядкой от солнечных батарей. Многим, наверное, не раз приходилось видеть такие промышленные конструкции на прилавках магазинов, особенно часто в Европе и Скандинавии. Сделанные «под старину» (или имеющие иной внешний вид) фонари хорошо вписываются в уютный семейный интерьер городского или загородного дома. Внешний вид фонаря представлен на рис. 4.14.

Могут быть и другие конструкции, отличающиеся по внешнему виду (например, предназначенные для «втыкания» (вертикального крепления) непосредственно в землю на дачном участке. Предназначение у разного вида светильников может быть различным, емкость аккумуляторов и их тип (а также мощность солнечной батареи) отличается в зависимости от конструкции, но принцип действия у всех один.

При ясной погоде с большой солнечной активностью (днем) устройство, с помощью фотоэлементов солнечной батареи преобразует солнечную энергию в электрический ток, который заряжает маломощные аккумуляторы.

При наступлении темноты естественная солнечная активность снижается, зарядка аккумуляторов прекращается. Внутренняя схема «чувствует» наступление сумерек и разрешает мерцание светового элемента, которым является светодиод оранжевого свечения. Конструктивно светодиод выполнен в трубке из матовой пластмассы так, что кажется, как будто внутри корпуса фонаря мерцает свеча.
