И тип аккумуляторов, и их емкость, на мой взгляд, недостаточны для хорошей и долговременной работы устройства. Именно поэтому устройство не принадлежит к «профи», а является «смешной детской самоделкой», рассчитанной на широкого потребителя и имеет больше сувенирное предназначение, нежели практическое.

Для улучшения работы устройства, включающего длительную бесперебойную работу в течение месяцев подряд, а не нескольких суток, необходимо сделать ряд простых изменений в схеме.

□ Параллельно диоду VD1 установить еще 2 аналогичных диода для увеличения тока заряда аккумуляторов. Главное — чтобы все три диода были аналогичными.

□ Штатные аккумуляторы заменить аккумуляторами Ni-Mh (это продлит срок их полезной эксплуатации) в таком же корпусе АА, но с емкостью от 1400 мА/ч.

□ Резистор R4 из схемы удалить. При этом фотореле будет срабатывать раньше, уже при минимальной освещенности и включать светодиод позже (в сумерки), что способствует более длительному заряду аккумуляторов, тем более с большей емкостью, чем штатные.

□ Днем эксплуатировать (как уже было отмечено ранее) фонарь лучше в максимально освещенных местах (например, на окне), а к ночи, в преддверии романтического ужина, можно переносить его уже вглубь комнаты, что придаст атмосфере человеческого общения необычность.

В популярных версиях телефонов с определителями номера, таких как «АНА-31», «Русь-18», «Русь-23 PLUS» и др., последовательным нажатием кнопок клавиатуры запускаются функциональные режимы «интеллектуального» телефона.

Таков, например, режим голосового проговаривания списка поступивших звонков с информацией о времени звонка и номере абонента в АОН с версией «Русь-23 PLUS». Для голосового проговаривания списка поступивших звонков за день с номером абонента и временем звонков нужно последовательно нажать кнопки на клавиатуре АОН <*>, <*>, <7>, <0>. Для проговаривания всего списка поступивших звонков набирается последовательность <*>, <*>, <7>, <0>, <0>.

Последние версии телефонов с определителем номера многофункциональны и имеют много полезных режимов работы. Несмотря на расширенную клавиатуру в АОН (когда одна кнопка в сочетании с другими имеет несколько назначений), запускать в действие такие важные функции, как проговаривание записной книжки, необходимо последовательным нажатием нескольких кнопок.

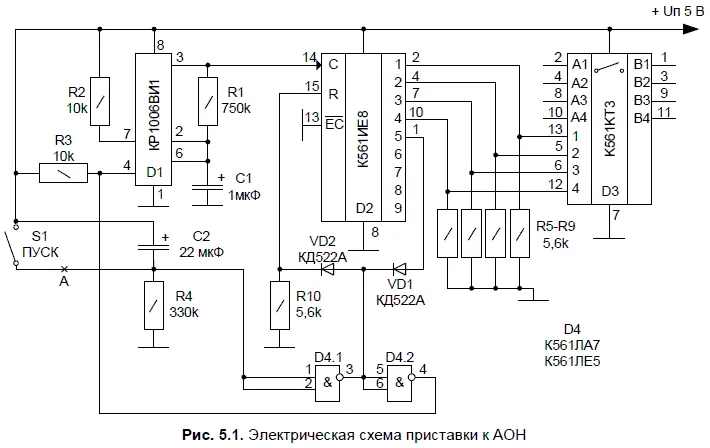

На рис. 5.1 предлагается простая приставка к АОН, автоматически запускающая тот или иной режим «интеллектуального» телефона, после подачи управляющего цифрового импульса (от кнопки или другого устройства) с положительным фронтом в точку А схемы.

Схема проста в изготовлении и эксплуатации, не требует настройки и дорогих деталей. Реализовано устройство на четырех популярных микросхемах. Применение микросхем К561 серии обеспечивает надежность и неприхотливость к питающему напряжению (U Hв диапазоне 5—15 В).

Схема монтируется на перфорированной монтажной плате, размерами 40^65 мм, и помещается в корпусе самого аппарата с АОН. Печатную плату автор не разрабатывал, поэтому выводы элементов соединяются гибким монтажным проводом МГТФ сечением 0,6–0,8 мм.

На микросхеме D1 (КР1006ВИ1) собран генератор инфранизкой частоты. На выходе (вывод 3) генератор формирует импульсы по форме меандра с частотой 1 Гц. Частота выходных импульсов зависит от значений элементов R1C1 и напряжения питания схемы. При первой подаче питания на схему приставки (так же, как и при замыкании контактов S1) заряжается времязадающий конденсатор С2 через резистор R4. На логическом элементе D4.1 собран времязадающий узел, обеспечивающий задержку в 6–8 сек (зависит от элементов С2R4). На выходе этого элемента присутствует низкий логический уровень. На входе сброса R (вывод 15) D2 в первый момент времени тоже присутствует низкий логический уровень, разрешающий работу счетчика. На выходе инвертора D4.2 будет высокий уровень. Генератор запускается при высоком уровне на входе сброса R (вывод 4) D1 (КР1006ВИ1). Последовательность импульсов прямоугольной формы поступает на тактовый вход счетчика D2 (К561ИЕ8). На выходах Q0—Q9 D2 последовательно появляется высокий логический уровень напряжения. На каждом выходе Q счетчика D2 высокий логический уровень появляется только на период тактового импульса с соответствующим номером. За 6–8 сек счетчик работает, при появлении высокого логического уровня на выходе Q5 D2 положительный импульс проникает на вывод 15 D2 и счетчик сбрасывается (обнуляется). Этот же импульс, инвертированный элементом D4.2, прекращает работу генератора на микросхеме D1. Если на входе ЕС (вывод 13) D2 разрешения счета присутствует низкий уровень, то счетчик выполняет свои операции синхронно с положительным перепадом на тактовом входе С.
