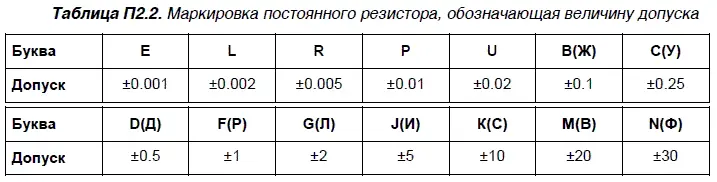

В табл. П2.2 приводятся обозначения допусков постоянных резисторов отечественного производства.

Величина допуска может быть нанесена и под номиналом, во второй строке.

Что касается резисторов, на которых маркировка читается в виде цветных полос, то для нашего случая это еще проще — постоянные резисторы с малой величиной допуска (0,1…10 %) маркируются пятью цветовыми кольцами на корпусе прибора. При этом первые три — численная величина сопротивления в омах, четвертое кольцо — множитель, а пятое — допуск. Для нашего варианта пятая полоса должна иметь цвет: золотистый (±5 %), коричневый (±1 %), красный (±2 %), зеленый (+0,5 %), голубой (+0,25 %), фиолетовый (+0,1 %). Резисторы с более широким допуском маркируются четырьмя полосами.

Маркировочные знаки на резисторах сдвинуты к одному из выводов и читаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается несколько больше других.

Современные резисторы маркируются по ОСТ 11.074.009-98.

Первый элемент — буква или сочетание букв, обозначающих подкласс резисторов (в этом материале рассмотрим только резисторы, имеющие значения для усилительной и высококачественной техники): Р — резисторы постоянные, РП — переменные.

Второй элемент — группа по материалу изготовления: 1 — непроволочные, 2 — проволочные или металлофольговые.

Третий элемент — цифра, обозначающая регистрационный номер разработки. Между вторым и третьим элементом ставится дефис, например, Р1-4. Кроме того, четвертым обозначением (не всегда) ставится климатическое исполнение, что важно для высококачественных усилителей. В — всеклиматическое, Т — тропическое исполнение. Совершенно естественно, что в относительно жарком климате надежней резистор исполнения «Т».

По классификации до 1980 г. обозначение отечественных постоянных резисторов начиналось с буквы «С» — сопротивления (СП — переменные резисторы). Вторая цифра указывает на особенности токонесущей части: 1 — непроволочные тонкослойные углеродистые и бороуглеродистые, 2 — непроволочные тонкослойные металлодиэлектрические или металлоокисные, 3 — непроволочные композиционные пленочные, 4 — непроволочные композиционные объемные, 5 — проволочные, 6 — непроволочные тонкослойные металлизированные.

Единая структура условных обозначений всех резисторов, выпускаемых за рубежом, отсутствует. Поэтому каждая уважающая себя фирма обозначает резисторы по своему стандарту. Чтобы перечислить все возможные обозначения (особо важен материал резистора и технология изготовления), потребовалось бы опубликовать несколько книг.

То же справедливо относительно цветовой маркировки зарубежных резисторов. Поэтому в данной книге отмечу лишь один зарубежный стандарт обозначения (MIL).

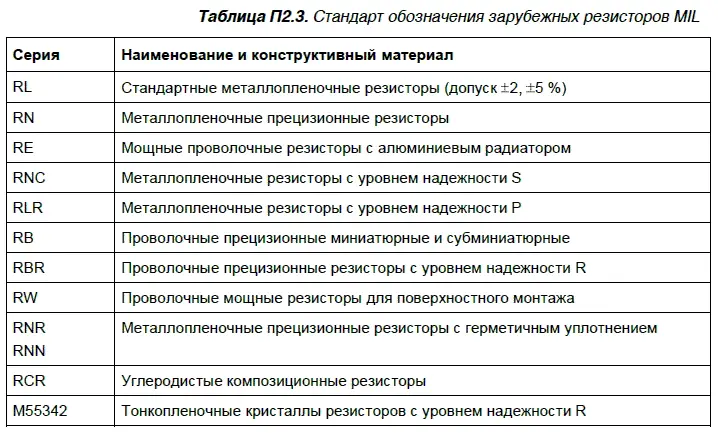

Первый элемент обозначает серию резистора. Второй, третий, четвертый и пятый элементы — цифровой код, номинальное сопротивление. Эти данные сведены в табл. П2.3.

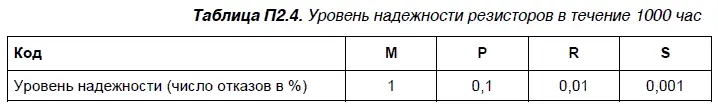

Шестой элемент — буквенный код, которым обозначается уровень надежности резисторов в течение 1000 час. Для пояснения этого параметра обратите внимание на табл. П2.4.

В последнее время пользуются популярностью металлопленочные резисторы MF. Материал основы — особо чистая керамика, резистивный слой — осажденный сплав Ni-Cr. Выводы таких резисторов из луженой меди. Температурный диапазон —55…+155 °C. Температурный коэффициент сопротивления ±15…±50 ppm/°C. Выпускаются с мощностью рассеяния 0,125…3 Вт. Особо малогабаритные варианты данного типа постоянных резисторов маркируются MF-S. Точность сопротивления (допуск отклонения) в пределах 0,1…5 %, что позволяет использовать их в высококачественных усилителях. Точность сопротивления и другие электрические параметры маркируются цветовыми полосами так, как рассмотрено ранее.

Еще один вариант подходящих постоянных резисторов для высококачественных усилителей звуковой частоты — металлооксидные резисторы MO. Основа та же. Резистивный слой — металлооксидная пленка дает название самому типу данных резисторов. Кроме отличий по электрическим характеристикам данный тип резисторов имеет огнеупорное покрытие, что позволяет строить на их основе устройства, работающие с высоким уровнем температуры воздуха, например, пожарной сигнализации. Малогабаритные варианты маркируются MO-S. Мощность рассеяния до 5 Вт при температуре +70 °C. Температурный коэффициент сопротивления чуть хуже: ±200 ppm/°C. Точность сопротивления (допуск) также уступают постоянным резисторам серии MF — только ±5 %. Температурный диапазон -55…+200 °C.
