Постоянные резисторы серий KNP (проволочные резисторы), а также SQP и PRW (мощные проволочные резисторы с высокой перегрузочной способностью, закатанные в литой цементный корпус) для работы в высококачественном усилителе нежелательны из-за комплекса причин, одной из которых является чрезмерно нестабильный (для усилителей класса А) их температурный коэффициент сопротивления ±300 ppm/°C.

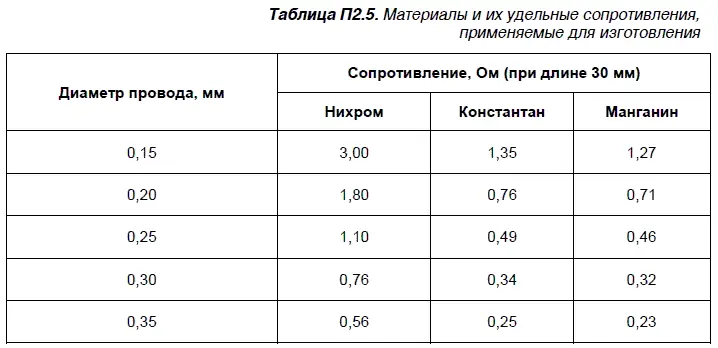

Кроме постоянных и переменных резисторов (наиболее популярных в практике радиолюбителя) существует отдельный подвид резисторов — проволочные. В табл. П2.5 представлены сведения, касающиеся материалов для изготовления проволочных резисторов.

Примечание.

Используя справочные данные, приведенные в табл. П2.5, можно самостоятельно изготовить проволочный резистор из соответствующего материала.

Для переменного тока конденсатор представляет собой сопротивление, величина которого уменьшается с ростом частоты. В конденсаторах источником фликкер-шумов является ток утечки. Наибольший ток утечки у оксидных конденсаторов большой емкости. Замечено, что утечка увеличивается с увеличением емкости и снижается с увеличением допустимого рабочего напряжения U раб.

Оксидные конденсаторы, установленные на входе и выходе усилителя в качестве разделительных (не пропускают постоянную составляющую напряжения и уменьшают влияние нагрузки или выходных каскадов предварительного усилителя на работу основного усилителя), существенно увеличивают внутренние шумы усилителя. Поэтому желательно вместо них применять пленочные конденсаторы (например, К10-17, К10-28, К10-23, КТ4-23, К73-3, К73-9, К73-17, К76-3, К10У-5, КД-1, К76-П2, КМ-5, КМ-6, из импортных — KWC), хотя это, во-первых, приведет к существенному увеличению размеров конструкции, а во-вторых, выходные конденсаторы таким образом заменить не удастся из-за относительно больших емкостей. Оксидные конденсаторы вообще являются значительным источником фликкер-шумов, которые образуются в усилителе с течением времени. По этой же причине желательно избегать их применения в цепях прохождения сигнала.

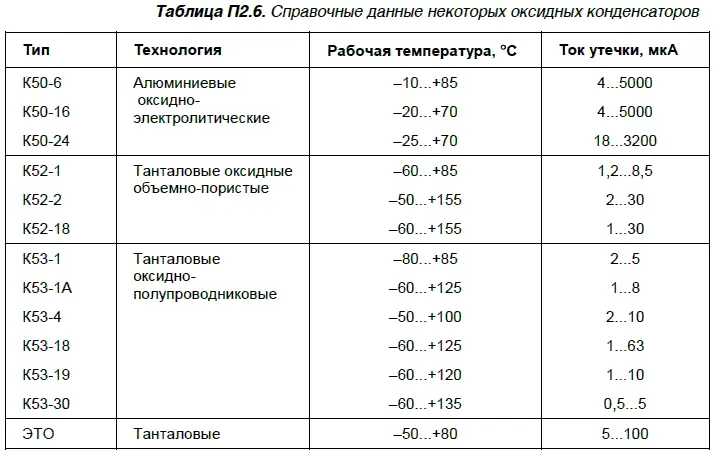

В табл. П2.6 сведены данные о некоторых популярных оксидных конденсаторах, изучив которые можно определить те или иные прерогативы в использовании данных конденсаторов. Наименьшие токи утечки среди оксидных конденсаторов имеют К53-1А, К53-18, К53-16, К52-18, К53-4.

При выборе компонентов для высококачественного усилителя необходимо принимать во внимание, кроме электрических параметров, срок изготовления и фирму-производителя. Как правило, производитель гарантирует паспортные параметры в течение ограниченного срока 3…8 лет. При длительном периоде хранения оксидных конденсаторов до введения их в рабочий режим, их токи утечки заметно возрастают. Учитывая это, при использовании долгое время хранившихся на консервации конденсаторов необходимо постепенно повышать воздействующее на них напряжение до указанного в паспортных данных номинального значения.

Поскольку токи утечки конденсатора возрастают при увеличении температуры, то следует хранить конденсаторы в недоступном для прямых солнечных лучей месте, при температуре окружающей среды в диапазоне -40…+40 °C. Для того чтобы подбирать конденсаторы для той или иной радиоэлектронной аппаратуры, необходимо знать их обозначения и сведения, определяющие их электрические параметры, такие как емкость, рабочее напряжение, материал изготовления, группу ТКЕ (температурного коэффициента емкости).

Рассмотрим обозначения отечественных конденсаторов, которые действуют с 1998 г. в соответствии с ОСТ 11.074.008.98. Первый элемент обозначения — буква или сочетание букв, определяющих тип конденсатора (К — постоянной емкости, КТ — подстроечный, КП — переменный, КС — конденсаторные сборки — не путайте с начальным обозначением микросхем, например, серии КС193ИЕ2).

Второй элемент — используемый вид материала (диэлектрика). Далее некоторые сведения, относящиеся к конденсаторам, применяемым в усилителях различного назначения.

□ 10 — керамические;

□ 20 — кварцевые;

□ 21 — стеклянные;

□ 22 — стеклокерамические;
