Микрофон — это устройство, преобразующее звуковые колебания в электрические. «Микрофон» — от греческих слов «микро» — малый и «фон» — звук — ввел английский физик Уитсон в начале ХК века. Сегодня под микрофоном обычно понимают электрический прибор, обнаруживающий и усиливающий слабые звуки. Тогда же французский ученый Дю Монсель сказал о микрофоне: «В сущности, это есть не что иное, как передаточный телефон с батареей, но обладающий такими характерными качествами, которые делают его самостоятельным прибором, заслужив особое наименование».

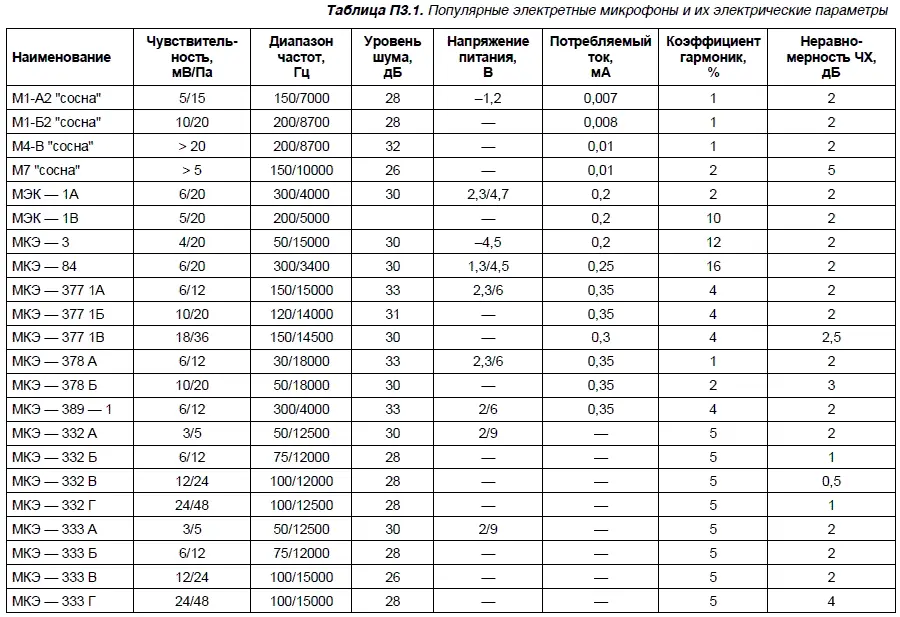

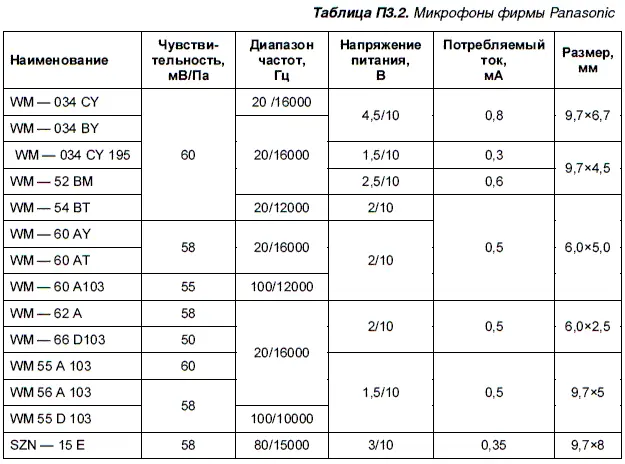

В практике используется несколько типов микрофонов: пьезоэлектрические, электретные, конденсаторные, электромагнитные, электродинамические и угольные. Электретные микрофоны — популярные и распространенные сегодня в усилительной технике, заслуживают особого внимания. Именно они из всех перечисленных имеют самый широкий диапазон частот 30…20 000 Гц при самых малых габаритных размерах. Спектр применения электретных микрофонов широк — от всевозможных «жучков» — подслушивающих устройств до медицинских слуховых аппаратов и устройств дистанционного усиления телефонной связи (прототипов настоящим устройствам «hands free» — свободные руки, активно используемых сегодня в мобильной сотовой связи). В табл. П3.1 и П3.2 приводятся электрические характеристики популярных электретных микрофонов.

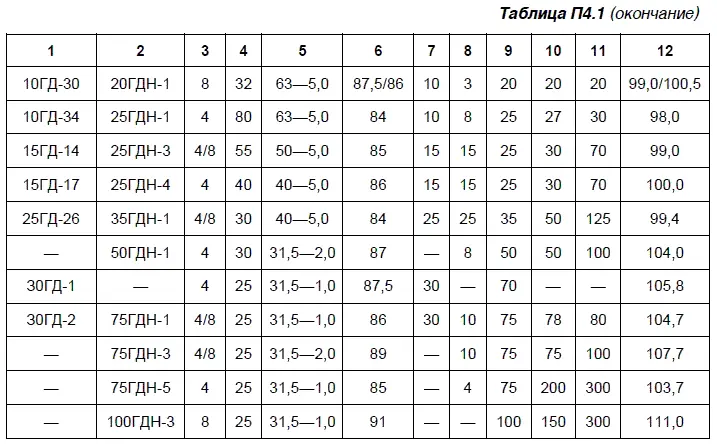

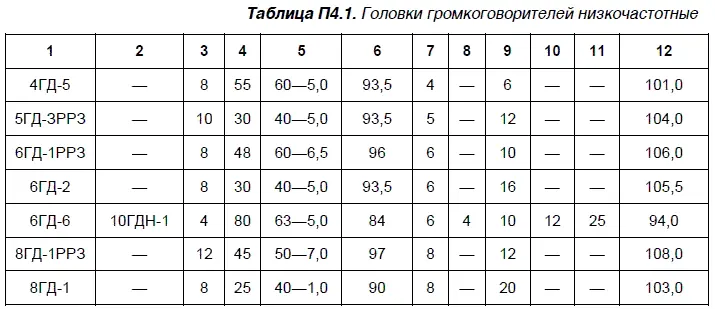

Динамические головки или в радиолюбительском обиходе просто «динамики» различаются между собой и подразделяются на рупорные, электромагнитные, электродинамические, изодинамические, ленточные, электростатические, пьезоэлектрические и магнитострикционные. Каждый из этих типов по-своему отличается от других. В последующей подборке таблиц приводятся электрические характеристики динамических головок как старой, так и новой маркировки. Эти данные окажутся полезными радиолюбителям, занимающимся самостоятельным ремонтом и конструированием усилительной звуковой техники. В табл. П4.1 представлены справочные данные по низкочастотным динамическим головкам.

1 — Наименование по ГОСТ9010-6773.78 и нестандартных динамиков.

2 — Наименование по ОСТ4.383.001-85.

3 — Номинальное электрическое сопротивление, Ом.

4 — Частота основного резонанса, Гц.

5 — Эффективный диапазон рабочих частот, кГц.

6 — Уровень характеристической чувствительности, дБ.

7 — Номинальная мощность, Вт.

8 — Мощность нормирования, Вт.

9 — Предельная шумовая мощность, Вт.

10 — Предельная долговременная мощность, Вт.

11 — Предельная кратковременная мощность, Вт.

12 — Максимальный уровень звукового давления при P = Pш, дБ.

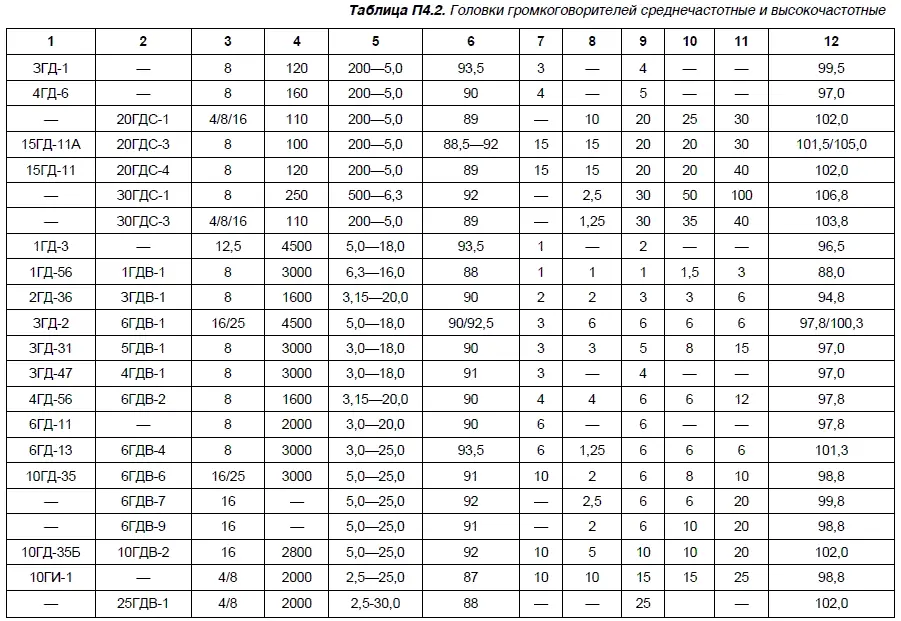

В табл. П4.2 представлены справочные данные среднечастотных и высоко-частотных динамических головок.

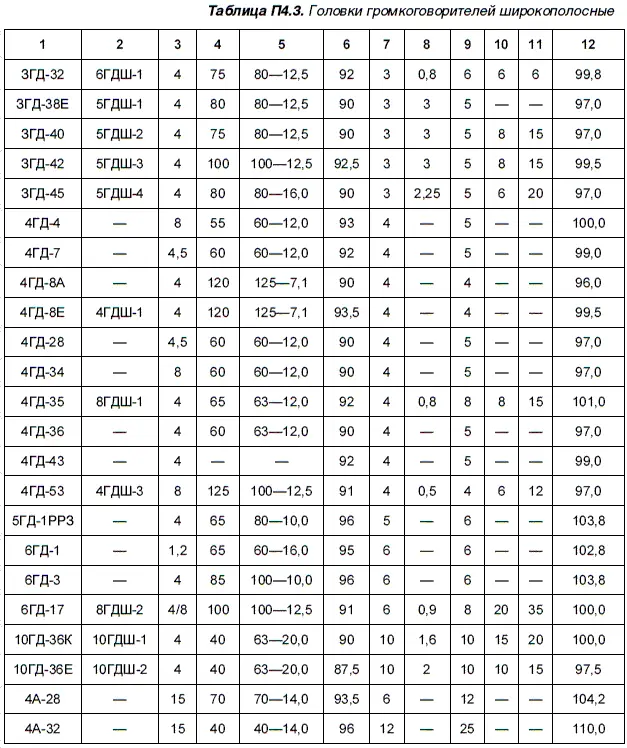

В табл. П4.3 представлены справочные данные широкополосных динамических головок.

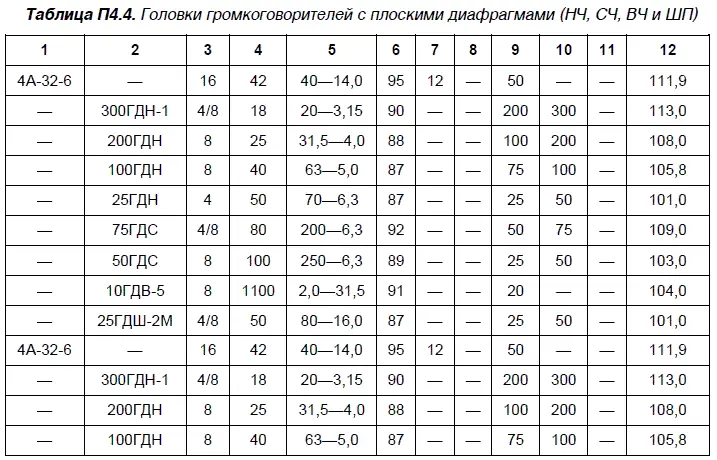

В табл. П4.4 представлены справочные данные динамических головок с плоскими диафрагмами (НЧ, СЧ, ВЧ и ШП).

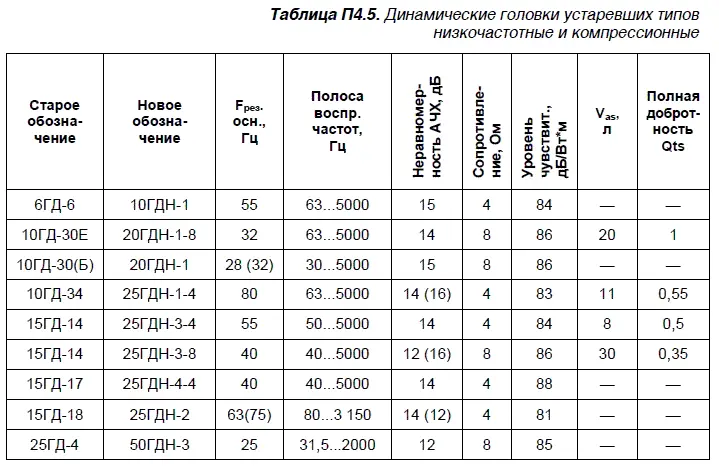

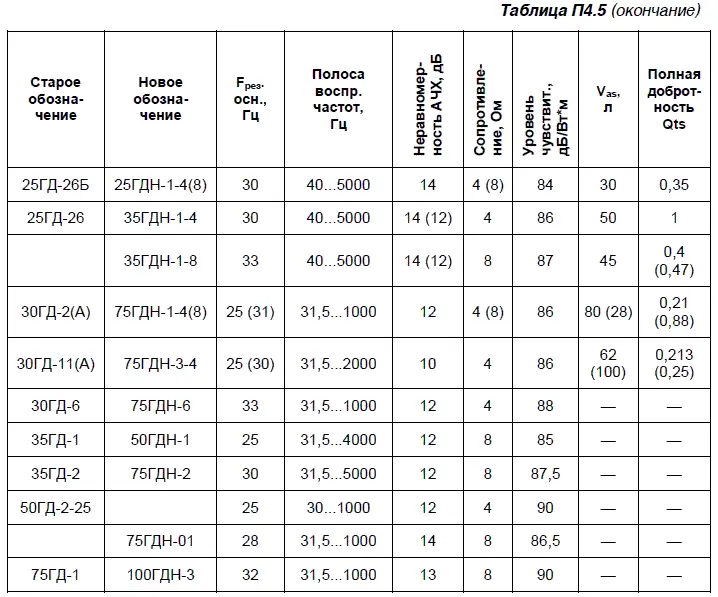

В табл. П4.5 представлены справочные данные динамических головок устаревших типов низкочастотные и компрессионные.

В табл. П4.6 представлены справочные данные среднечастотных динамических головок устаревших типов.
