q=rj/L.

Поэтому напряжение сдвига g в материале будет [из уравне­ния (38.13)]

Напряжение среза равно тангенциальной силе DF, дейст­вующей на конец квадратика, поделенной на его площадь Dl/Dr (см. фиг. 38.9, б):

g=DF/DlDr.

Сила DF, действующая на конец такого квадратика, создает относительно оси стержня момент сил Dt, равный

Dt=rDF=rgDlDr. (38.22)

Полный момент t равен сумме таких моментов по всему периметру цилиндра. Складывая достаточное число таких кусков так, чтобы все Dl составляли 2pr, находим, что полный момент сил для пустотелой трубы равен

гg(2pr)Dr. (38.23)

Или, используя уравнение (38.21),

Мы получили, что жесткость t/j пустотелой трубы по отноше­нию к кручению пропорциональна кубу радиуса r и толщине Dr и обратно пропорциональна его длине L.

Теперь представьте себе, что стержень сделан из целой се­рии таких концентрических труб, каждая из которых закруче­на на угол j (хотя внутренние напряжения в каждой трубе раз­личны). Полный момент равен сумме моментов, требуемых для скручивания каждой оболочки, так что для твердого стержня

где интеграл берется от 0 до а — радиуса стержня. После ин­тегрирования получаем

Если закручивать стержень, то его момент оказывается про­порциональным углу и четвертой степени диаметра: стержень вдвое большего радиуса в шестнадцать раз жестче относительно кручения.

Прежде чем расстаться с кручением, рассмотрим применение теории к одной интересной задаче — волнам кручения. Возьмем длинный стержень и неожиданно закрутим один его конец; вдоль стержня, как показано на фиг. 38.10, а, пойдет волна кручения.

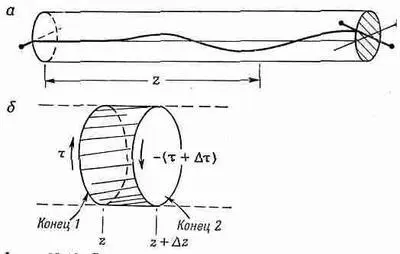

Фиг. 38.10. Волна кручения в стержне (а) и элемент объема стержня (б).

Это явление более интересно, нежели простое стати­ческое скручивание. Посмотрим, можем ли мы понять, как это происходит.

Пусть z — расстояние от некоторой точки до основания стержня. Для статического закручивания момент сил на всем протяжении стержня один и тот же и пропорционален j /L — полному углу вращения на полную длину. Но в нашей задаче важна местная деформация кручения, которая, как вы сразу поймете, равна дj/дz. Если кручение вдоль стержня неравно­мерное, то уравнение (38.25) следует заменить таким:

Посмотрим теперь, что же происходит с элементом длины Dz, который показан в увеличенном масштабе на фиг. 38.10, б. На конце 1 маленького отрезка стержня действует момент t(z), а на конце 2— другой момент сил t(z+Dz). Если величина Dz достаточно мала, то можно воспользоваться разложением в ряд Тэйлора и, сохранив только два члена, написать

Полный момент сил Dt, действующий на маленький от­резок стержня между z и Dz, равен разности t(z) и

t(z+Dz),

или

Dt=( дt / д z)Dz.

Дифференцируя уравнение (38.26), получаем

Действие этого полного момента должно вызвать угловое ускорение отрезка стержня. Масса его равна

где r — плотность материала. В гл. 19 (вып. 2) мы нашли, что момент инерции кругового цилиндра равен mr 2/2; обо­значая момент инерции нашего отрезка через Dl, получаем

Закон Ньютона говорит нам, что момент силы равен произ­ведению момента инерции на угловое ускорение, или
