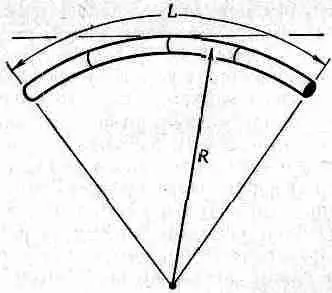

Фиг. 38.11. Изогнутая балка.

Что же происходит внутри балки? Раз она искрив­лена, значит, материал на внутренней стороне сгиба сжат, а на внешней стороне растянут. Но имеется какая-то поверхность, более или менее параллельная оси балки, которая и не сжата, и не растянута. Называется она нейтральной поверхностью. По-видимому, эта поверхность проходит где-то «посредине» поперечного сечения. Можно показать (но я не буду этого здесь делать), что для небольшого изгиба простой балки нейтральная поверхность проходит через «центр тяжести» поперечного се­чения. Но это справедливо только для «чистого» сгиба, т. е. когда балка не растягивается и не сжимается как целое.

При чистом сгибе тонкий поперечный отрезок балки возму­щен (фиг. 38.12, а).

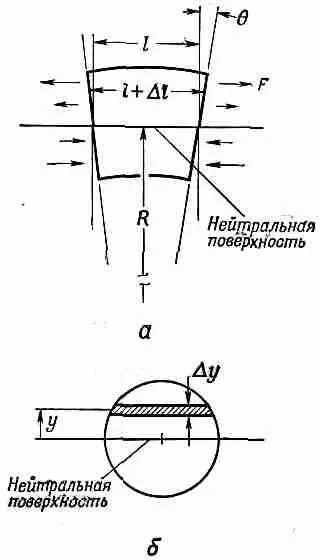

Фиг. 38.12. Маленький отрезок изогнутой балки (а) и поперечное сечение балки (б).

Материал под нейтральной поверхностью испытывает деформацию сжатия, которая пропорциональна рас­стоянию от нейтральной поверхности, а материал над ней ра­стянут тоже пропорционально расстоянию от нейтральной по­верхности. Таким образом, продольное удлинение Dl пропорцио­нально высоте у. Константа пропорциональности равна просто длине l, деленной на радиус кривизны балки (см. фиг. 38.12):

Dl/l=y/R.

Так что напряжение, т. е. сила, действующая на единичную площадь в некоторой маленькой полоске вблизи у, тоже про­порциональна расстоянию от нейтральной поверхности

Теперь рассмотрим те си­лы, которые привели бы к подобной деформации. Силы, действующие на маленький отрезок, изображенный на фиг. 38.12, показаны на том же рисунке. Если мы возьмем любое поперечное сечение, то действующие на нем силы направлены в одну сторону выше нейтральной поверхно­сти и в другую — ниже ее. Получается пара сил, кото­рая создает «изгибающий мо­мент» , под которым мы понимаем момент силы относительно нейтральной линии. Интегрируя произведение силы на расстояние от нейтральной поверхности, можно вычислить полный момент на одной из граней отрезка фиг. 38.12:

Согласно (38.34), dF=Y(y/R)dA, так что

Но интеграл от y 2 dA можно назвать «моментом инерции» гео­метрического поперечного сечения относительно горизонталь­ной оси, проходящей через его «центр масс»; мы будем обоз­начать его через I , т. е.

Уравнение (38.36) дает нам соот­ношение между изгибающим момен­том и кривизной балки 1/R. «Жесткость» балки пропорциональна Y и моменту инерции I . Другими словами, если вы хотите какую-то балку, скажем из алюминия, сделать как можно жестче, то вы должны как можно больше вещества поме­стить как можно дальше от оси, относительно которой берется момент инерции. Но этого нельзя доводить до предела, ибо тогда балка не будет искривляться так, как мы предположили: она согнется или скрутится и снова станет слабее. Вот почему каркасные балки делают в форме буквы I или Н (фиг. 38.13).

Фиг. 38.13. Двутавровая балка.

В качестве примера применения нашего уравнения (38.36) для балки вычислим отклонение консольной балки под дейст­вием сосредоточенной силы W, действующей на ее свободный конец (фиг. 38.14).

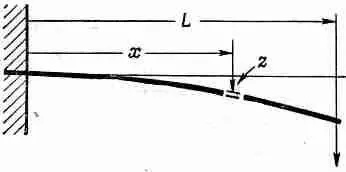

Фиг. 38.14. Консольная балка с нагрузкой на конце.

(Консольная балка закреплена одним концом, который вмурован в стенку.) Какая же тогда будет форма балки? Обозначим отклонение на расстоянии х от зак­репленного конца через z; мы хотим найти z(x). Будем вычис­лять только малые отклонения. Как вы знаете из курса мате­матики, кривизна 1/R любой кривой z(x) задается выражением
