Под этим подразумевается, что пере­менные токи, скажем в анодной цепи радиолампы, прямо пропорциональны разности потенциалов на других электродах, например потенциала сетки и анодного потенциала. Когда же такие линейные соотношения существуют, то к устройствам мож­но применять представление об эквивалентных схемах.

Как и в случае взаимной индукции, это описание должно включать в себя добавочные генераторы напряжения, которые описывают влияние напряжений или токов в одной части уст­ройства на токи или напряжения в другой его части. К примеру, анодный контур триода, как правило, можно представить сопротивлением, последовательно соединенным с идеальным генера­тором напряжения, у которого сила источника пропорциональна напряжению на сетке. Получится эквивалентный контур, изо­браженный на фиг. 22.28. Подобным же образом контур кол­лектора транзистора удобно представлять в виде сопротивления, последовательно соединенного с идеальным генератором напря­жения, сила источника которого пропорциональна силе тока, текущего от эмиттера к базе транзистора. Эквивалентный кон­тур тогда похож на изображенный на фиг. 22.29. До тех пор пока уравнения, описывающие их действие, остаются линейны­ми, мы имеем полное право пользоваться таким представлением для ламп или транзисторов. И тогда, даже если они входят в сложную сеть, все равно наше общее заключение об эквивалент­ном представлении любого произвольного соединения элементов остается верным.

Контур транзистора и радиолампы имеет одну замечатель­ную способность, которой лишены контуры, включающие одни импедансы: действительная часть эффективного импеданса z эфф может стать отрицательной. Мы видели, что действительная часть z представляет потери энергии.

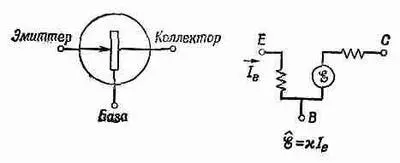

Фиг. 22.29. Низкочастотная эквивалентная схема транзистора.

Но важная характеристи­ка транзисторов и радиоламп состоит в том, что они снабжают контур энергией. (Конечно, они ее не «вырабатывают»; они бе­рут энергию у цепи постоянного тока, у источника тока, и превращают ее в энергию переменного тока.) Стало быть, появ­ляется возможность получить контур с отрицательным сопро­тивлением. Такой контур имеет интересное свойство: если под­ключить его к импедансу с положительной действительной ча­стью, т. е. к положительному сопротивлению, и устроить все так, чтобы сумма двух действительных частей обратилась в нуль, то в этом объединенном контуре рассеяния энергии не будет. А раз нет потерь энергии, то любое переменное напряжение, стоит его однажды включить, никогда больше не исчезнет. Это основ­ная идея работы осциллятора или генератора сигналов, который можно использовать в качестве источника переменного тока какой угодно частоты.

* Кое-кто говорит, что предметы мы обязаны называть словами «катушка» и «конденсатор», а их свойства — соответственно «индуктивность» и «емкость». Но я предпочитаю пользоваться словами, какие слышу в лаборатории, где почти всегда и про физическую катушку, и про ее само­индукцию L говорят «индуктивность». Точно так же предпочитают гово­рить «емкость», «сопротивление», хотя часто можно услышать и слово «кон­денсатор».

*Эта эквивалентная схема годится только для низких частот. На высокой частоте эквивалентная схема усложняется, в нее надо включить различные, так называемые «паразитические», емкости и индуктивности.

§ 1. Реальные элементы цепи

§ 2. Конденсатор на больших частотах

§ 3. Резонансная полость

§ 4. Собственные колебания полости

§ 5. Полости и резонансные контуры

Повторить; гл. 2. (вып. 2) «Резонанс»; гл. 49 (вып. 4)

«Собственные колебания».

§ 1. Реальные элементы цепи

Если посмотреть на любую цепь, состоящую из идеальных импедансов и генераторов, со стороны какой-нибудь пары клемм, то при данной частоте она будет эквивалентна генера­тору $, последовательно соединенному с импе­дансом z. Если приложить к этим клеммам на­пряжение V и вычислить из уравнений силу тока, то между током и напряжением должна получиться линейная зависимость. Поскольку все уравнения линейны, то и I должно зави­сеть от V линейно и только линейно. А самое общее линейное выражение можно записать в виде
