Figura 2.4. Restitución de la pirámide de Euclides

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Ahora bien, este cono demarca una región particular en las dos superficies (anterior y posterior) de la córnea y en las dos del cristalino. La superficie posterior del cristalino, como se explicará en el apartado “El ojo en perspectiva: protagonismo del cristalino”, es el teatro de operaciones en donde se sintetiza la recepción óptica de la forma visible del objeto. En dicha superficie, es posible concebir una correspondencia uno a uno entre los puntos del objeto que encaran de frente al ojo y los puntos de la región demarcada. Así las cosas, un objeto grande puede dejar una réplica isomórfica sobre una región reducida. Si el cristalino fuese plano, por ejemplo, y tuviésemos que exigir una correspondencia biunívoca valiéndonos de rayos que inciden ortogonalmente, el cristalino tendría que tener un tamaño similar al del objeto que pretendemos percibir. Este elemento aporta un argumento para favorecer la forma esférica del ojo.

El intramisionismo que asume al objeto como una unidad completa (Aristóteles) y al órgano como el centro de recepción puede valerse sin dificultad alguna de la pirámide euclidiana; basta con cambiar la dirección del flujo visual que supone el extramisionista. Sin embargo, el puntillismo de Alhacén no puede convertirse de manera inmediata en usuario del instrumento euclidiano. Cada punto de la cara visible de un objeto puede concebirse como el vértice de una pirámide de emisión. Aun cuando cada punto puede radiar sus formas visibles en todas las direcciones, solo concentraremos la atención en la porción de pirámide que tiene como base la superficie de la pupila de un observador.

Dado que la influencia de tal pirámide se extiende en toda la superficie de la pupila y dado también que la misma superficie recibe la influencia de otros tantos puntos que fungen como vértices de pirámides de emisión, el sensorio requiere un criterio que restrinja su atención únicamente a los rayos que, de cada punto, inciden en forma perpendicular al órgano receptor (los que se dirigen al centro del ojo).

Ahora bien, si reunimos todos estos rayos, uno por cada punto de la cara visible del objeto, llegamos a darle cuerpo a una nueva pirámide, que tiene en su base la cara visible del objeto, y en el vértice, el centro del globo ocular. Llamemos a esta una “pirámide de recepción”. Así las cosas, ante la dificultad que implica el hecho de que las pirámides de emisión que se originan en un objeto están alejadas de los presupuestos que demanda el instrumento euclidiano, podemos anteponer ciertos movimientos teóricos para reconstituir una nueva pirámide de recepción, ajustada a los presupuestos euclidianos, sin que tengamos que admitir los compromisos extramisionistas originales.

Si bien hay múltiples pirámides de emisión que se originan en los puntos de un objeto visible, solo hay una pirámide de recepción para cada observador posible: la pirámide en cuya base se encuentra la cara visible del objeto y que tiene su vértice en el centro del globo ocular.

Ahora bien, dado que no hay forma de concebir actividad alguna en una región limitada a un punto geométrico, el sensorio tiene que evaluar el corte de dicha pirámide en alguna de las túnicas que constituyen la estructura ocular: la superficie anterior de la córnea, la cara posterior de la córnea, la superficie anterior del cristalino o la cara posterior del cristalino. 36En cualquiera de estas caras, si nos restringimos a los rayos que ingresan perpendicularmente, se puede concebir un arreglo de puntos que resulta isomórfico con el arreglo o la distribución de los puntos en la cara visible del objeto observado. Todo ello gracias a que las dos caras esféricas de la córnea y la superficie esférica anterior del cristalino coinciden en su centro con el centro del globo ocular. Así las cosas, el proceso físico terminaría en un simulacrum del objeto, un simulacro que conserva los rasgos esenciales de la distribución de las partes del objeto visible.

El hecho de que la recepción de formas sensibles termine en un arreglo que conserve isomorfismos con el arreglo de puntos en la cara visible del objeto es, finalmente, una condición que nos anima a defender que percibimos de una manera adecuada la presencia de objetos externos. En otras palabras, es el fundamento que anima una expectativa realista frente a la contemplación del mundo físico. Dado que los colores siguen los mismos trayectos concebidos para la luz, estos deben recibirse en los puntos que recogen el simulacro final.

En el estudio de la formación de imágenes en espejos —en particular, espejos planos— Alhacén descubrió de nuevo la utilidad de transformar una pirámide de emisión en una nueva pirámide, esta vez de reflexión. Este artificio permitía concebir, con más claridad, el mecanismo de formación de imágenes. Veamos con cuidado el ingenioso procedimiento.

En los experimentos llevados a cabo con cilindros agujereados, 37el científico advirtió que el diámetro del rayo que ingresa por un agujero al cilindro —que coincide con el diámetro del agujero— es ligeramente menor que el diámetro de la impresión luminosa que deja en una pantalla de contraste ubicada al frente del agujero. Esto pone en evidencia que la luz, aun después de una reflexión, se dispersa formando un cono (Alhacén, Aspectibus , IV, 3.47, 3.60). La luz proyecta un cono de emisión sobre un espejo plano y, después de la reflexión ante una superficie pulida, se dispersa conservando la distribución en forma de cono, esta vez con el vértice detrás del espejo.

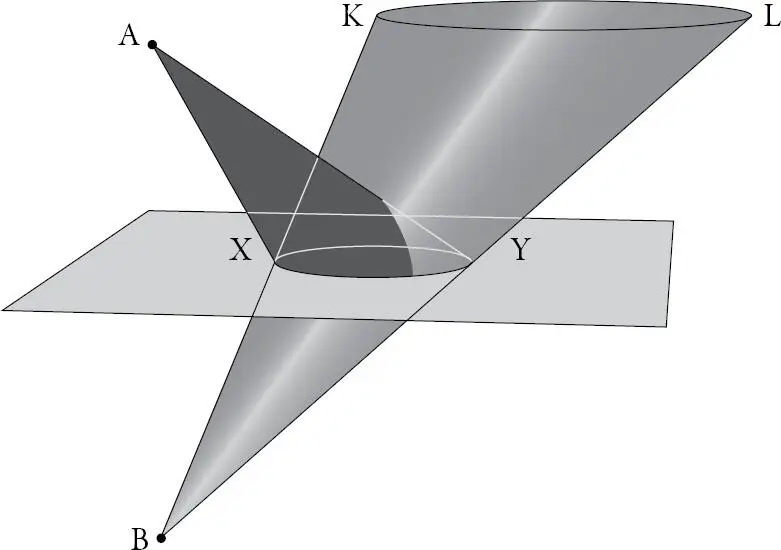

Imaginemos (véase figura 2.5) una fuente de luz radiante A que ilumina una superficie pulida que cubre el cono con vértice en A y cuya base coincide con el círculo de diámetro XY . Si acogemos las leyes de la reflexión, uno de los rayos reflejados sigue la trayectoria AXK , mientras el rayo del otro extremo sigue el trayecto AYL . Si extendemos KX y LY hacia la parte posterior del espejo, obtenemos el vértice virtual B del cono BKL . 38

Figura 2.5. Formación de imágenes en espejos planos

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Un observador que recibe las señales comprendidas entre XK y YL se sentirá inclinado naturalmente a creer que hay una fuente de luz en B . 39Así, entonces, un cono de emisión ( AXY ) se transforma en un cono de reflexión ( BKL ), que contiene rayos reales ( XK y YL ), seguidos de extensiones que lleva a cabo el sensorio de quien recibe la influencia del cono de reflexión. De ahí que la fuente de emisión A parece contemplarse en B .

El estudio de las imágenes en dispositivos ópticos demanda un criterio que permita reconocer con claridad el lugar donde parece que se forman. Alhacén acogió sin reservas el principio clásico de Ptolomeo y lo formuló, a la manera de una conjetura que debía ser evaluada empíricamente, en los siguientes términos:

La ubicación de la imagen de cualquier punto es el punto donde la línea de reflexión interseca la [prolongación] de la normal imaginada [trazada] desde un punto sobre el objeto visible a la línea tangente a la sección común de la superficie del espejo y el plano de reflexión, o [a la sección común] del plano que coincide con [el plano del] espejo y el plano de reflexión (Alhacén, Aspectibus , V, 2.1). 40
