Carlos Alberto Cardona - La pirámide visual - evolución de un instrumento conceptual

Las formas de luz y color deben refractarse antes de que ellas alcancen el centro del globo ocular. Esto se exige, porque, en caso contrario, la recepción de dichas formas en el nervio óptico se llevaría a cabo invirtiendo el arreglo original. Este resultado impone que el cristalino no sea lo suficientemente grande como para incluir el centro del globo ocular en su interior. La superficie del cristalino debe ser uniforme; de lo contrario, las formas se recibirían de manera distorsionada.

Alhacén solo contempla dos posibilidades de uniformidad: superficie plana o esférica. Si es esférica, no podría ser convexa con el centro, coincidiendo con el del globo ocular; de ser así, la cara anterior y la posterior del cristalino serían paralelas (como en el caso de la córnea) y, en tal circunstancia, no habría refracción.

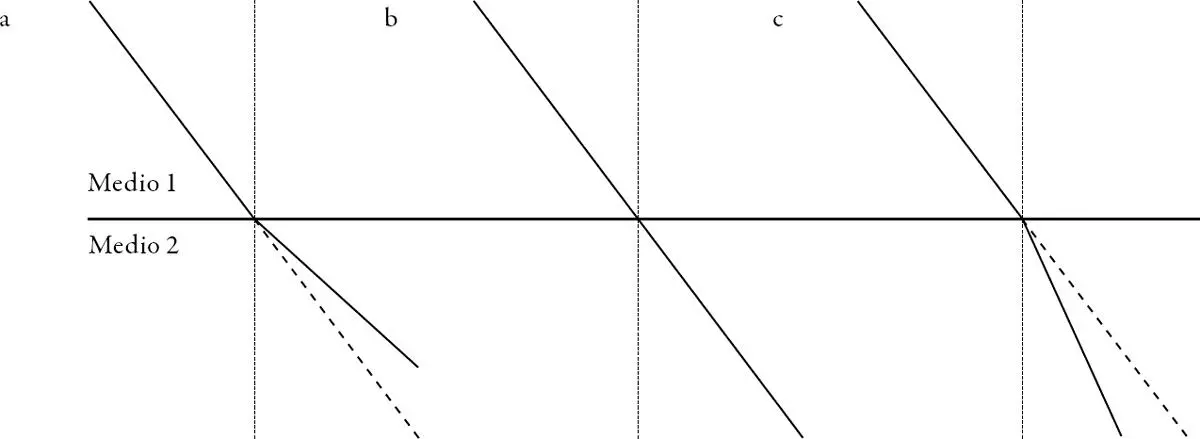

Las posibilidades por evaluar son complejas y dependen de las alternativas de refracción disponibles. Tanto Ptolomeo como Alhacén distinguen, en el espectro completo, tres posibilidades de refracción (véase figura 2.10): si el medio 2 y el medio 1 tienen el mismo grado de transparencia, el rayo refractado continúa en la misma dirección ( figura 2.10b); si el medio 2 tiene un mayor poder refractivo, el nuevo rayo se aleja de la normal y se acerca a la superficie de separación de los dos medios ( figura 2.10a); si el medio 2 tiene un menor poder refractivo, el nuevo rayo se acerca a la normal y se aleja de la superficie de separación de los dos medios ( figura 2.10c).

Figura 2.10. Posibilidades de refracción. a . Segundo medio, con mayor poder refractivo; b . segundo medio, homogéneo con el primero; c . segundo medio, con menor poder refractivo

Fuente : Elaboración del autor.

El caso de la figura 2.10bestá descartado en la transición del humor cristalino al vítreo. Si se trata del caso de la figura 2.10a, bien sea que la superficie es plana o esférica, los rayos refractados convergen antes del centro del globo ocular y con ello provocan una recepción invertida en el nervio óptico (véanse las figura 2.11ay 2.11b).

Figura 2.11. Humor vítreo con menor poder refractivo. a . Cristalino biconvexo; b . cristalino planoconvexo

Las líneas punteadas muestran la continuación de los trayectos o las normales.

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Resta considerar la opción c . Los rayos refractados se acercan ahora a la normal, y si convergen, lo hacen en un punto más alejado del centro del globo ocular (véase figura 2.12). Cabe la posibilidad de que este punto ( E ) se encuentre virtualmente en el interior del nervio óptico. En este caso, no hay inversión en la recepción de A ′ B ′ C ′. Este último caso es el más favorable para evitar la inversión indeseada.

Figura 2.12. Humor vítreo con mayor poder refractivo (refracción esperada)

Fuente : Elaboración del autor. La figura cuenta con modelación en el micrositio.

Ahora bien, mientras no se cuente 1) con una ley cuantitativa adecuada para la refracción, que considere el grado de refrangibilidad de cada uno de los humores, y 2) con una descripción precisa de la geometría de la cara posterior del cristalino, no será posible pasar de las especulaciones meramente cualitativas (Alhacén, Aspectibus , II, 2.7-2.9).

La córnea, el humor acuoso y el cristalino están dispuestos, en virtud de su transparencia, para recibir las formas de luz y color; pero ninguno de estos humores está en condiciones de sentir: “Los cuerpos transparentes, sin embargo, reciben estas formas [luz y color] únicamente con el propósito de transmitirlas, pero no las sienten” (Alhacén, Aspectibus , II, 2.11). Son los espíritus visuales los que inician la tarea de recibir sensiblemente estas formas.

Como habíamos señalado atrás, estos espíritus inundan el humor vítreo y solo están en contacto con la cara posterior del cristalino. Es por ello por lo que la tarea receptiva, bajo la modalidad de afectación sensorial, inicia apenas detrás del cristalino. Así, entonces, la refracción que hemos tratado de esclarecer podría deberse a la diferencia del grado de receptividad sensorial, más que al grado de refrangibilidad entre los humores cristalino y vítreo. De este modo lo sugiere Alhacén: “la refracción de formas en el humor vítreo está determinada por dos elementos, uno es la diferencia en la transparencia entre los dos cuerpos, otro la diferencia en la receptividad sensorial entre los dos cuerpos” ( Aspectibus , II, 2.13). Si humor cristalino y vítreo fuesen igualmente transparentes (caso figura 2.10b), luz y color seguirían las líneas radiales que conducen al centro del globo ocular. Aun así, dado que se requiere una diferencia en el grado de receptividad sensorial, los espíritus visuales conducirían las formas sensibles por los trayectos que señala la figura 2.12. Alhacén prefiere inclinarse por admitir que la refrangibilidad del humor vítreo en relación con el cristalino hace que luz y color sigan también los trayectos de la asimilación sensible por cuenta de los espíritus visuales. El humor vítreo cumple ahora dos funciones: 1) recibe las formas y los colores que afectan el cristalino, y 2) siente dichas formas. Los espíritus visuales que vienen por el nervio óptico e inundan el humor vítreo inician la tarea de recepción sensorial.

El arreglo de las formas que alcanzan el cristalino conserva su estructura cuando es transformado en arreglo sensitivo. Solo así puede garantizarse una percepción del objeto ajustada a la realidad. “Cuando la forma alcanza un punto dado sobre la superficie del [humor] vítreo”, explica Alhacén, “esta seguirá a lo largo de una línea continua, y no cambiará su posición [relativa] en la cavidad del nervio a través de la cual el cuerpo sensitivo se extiende” ( Aspectibus , II, 2.15).

No obstante la exigencia, conviene evaluar hasta qué punto es plausible el isomorfismo completo, toda vez que la base del cono visual se concibe plana, en tanto que la superficie en donde se concentra la forma que ha de ser percibida es una superficie esférica. A manera de ejemplo, si B es un punto medio entre otros dos A y C en un objeto, dado que la imagen se captura en un telón esférico, no es cierto que, en todos los casos de proyección, la imagen de B sea también el punto medio entre las imágenes de A y C .

La forma capturada por los espíritus visuales en el ojo derecho se debe fusionar con la forma recogida por los espíritus visuales en el ojo izquierdo. Esta fusión ocurre en el nervio común, que es el canal por donde se lleva la información al sensor central (Alhacén, Aspectibus , I, 6.75). La fusión debe conservar los isomorfismos capturados y para ello se requiere que los ejes visuales converjan en el punto geométricamente central de la cara visible del objeto. Cualquier alteración puede producir deformaciones o duplicaciones en la recepción.

El mecanismo más básico de la fusión se exhibe en la figura 2.13. La forma de un objeto ABC es recogida en los nervios de cada uno de los dos ojos. Los dos ejes visuales convergen en B . La forma de C (a la derecha) llega a Z (en el nervio común a la derecha) a través de dos vías; lo propio ocurre con la forma de A .
